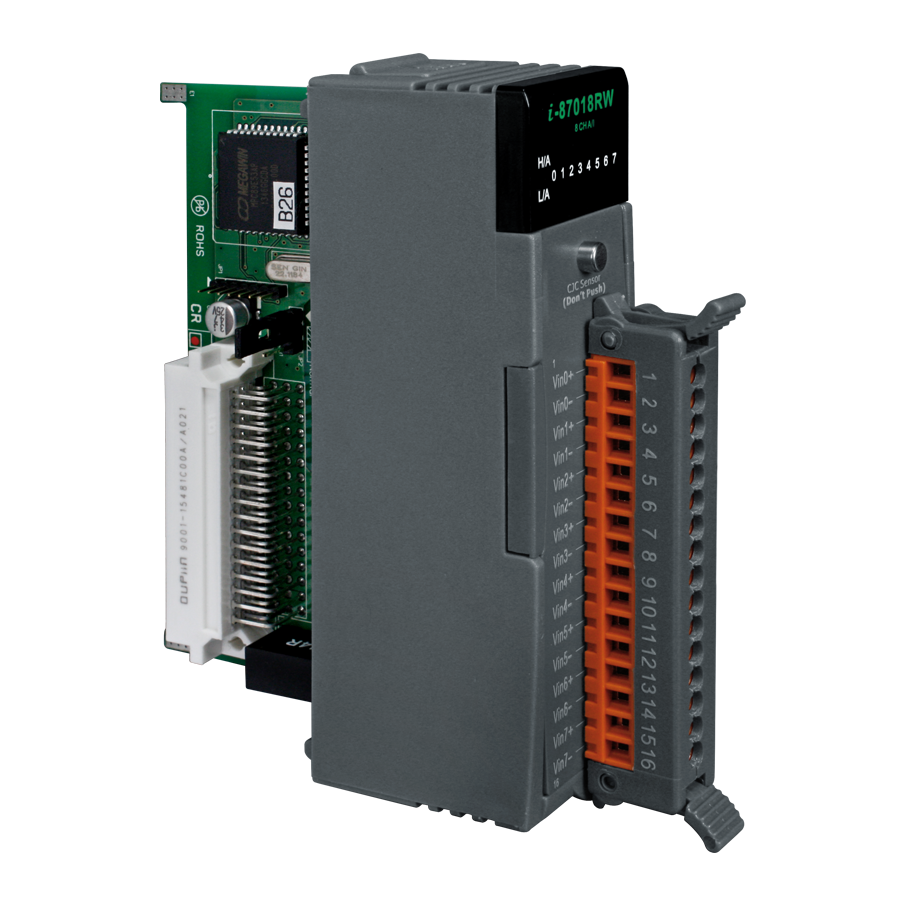

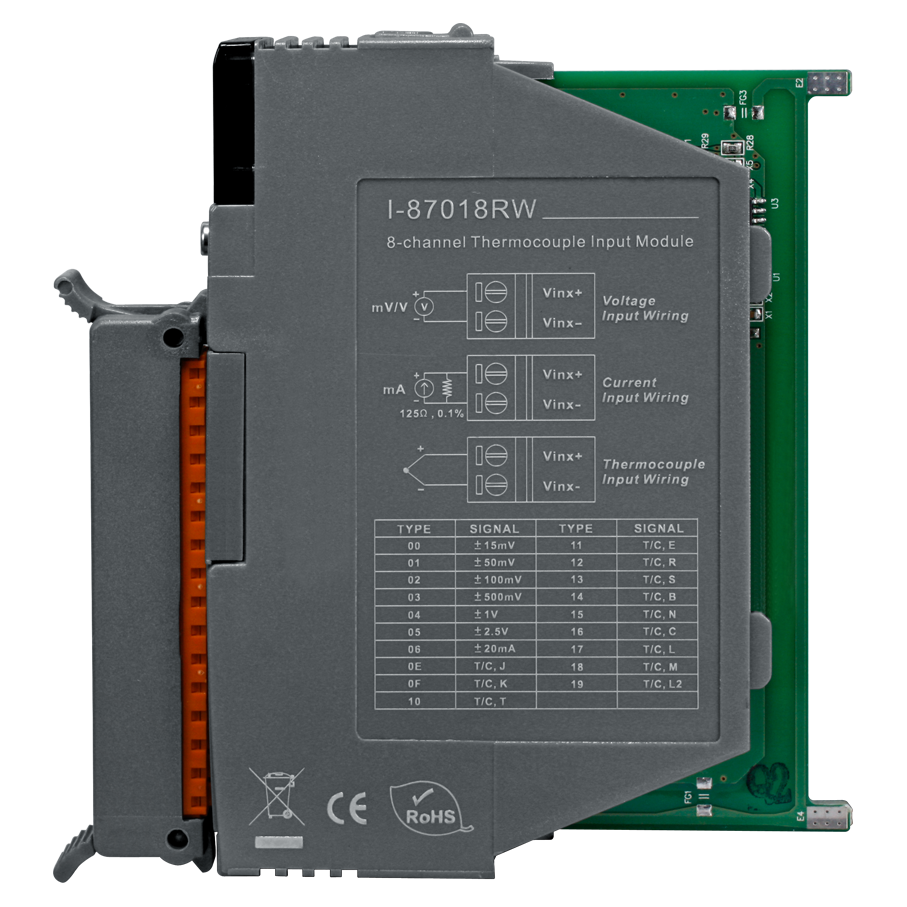

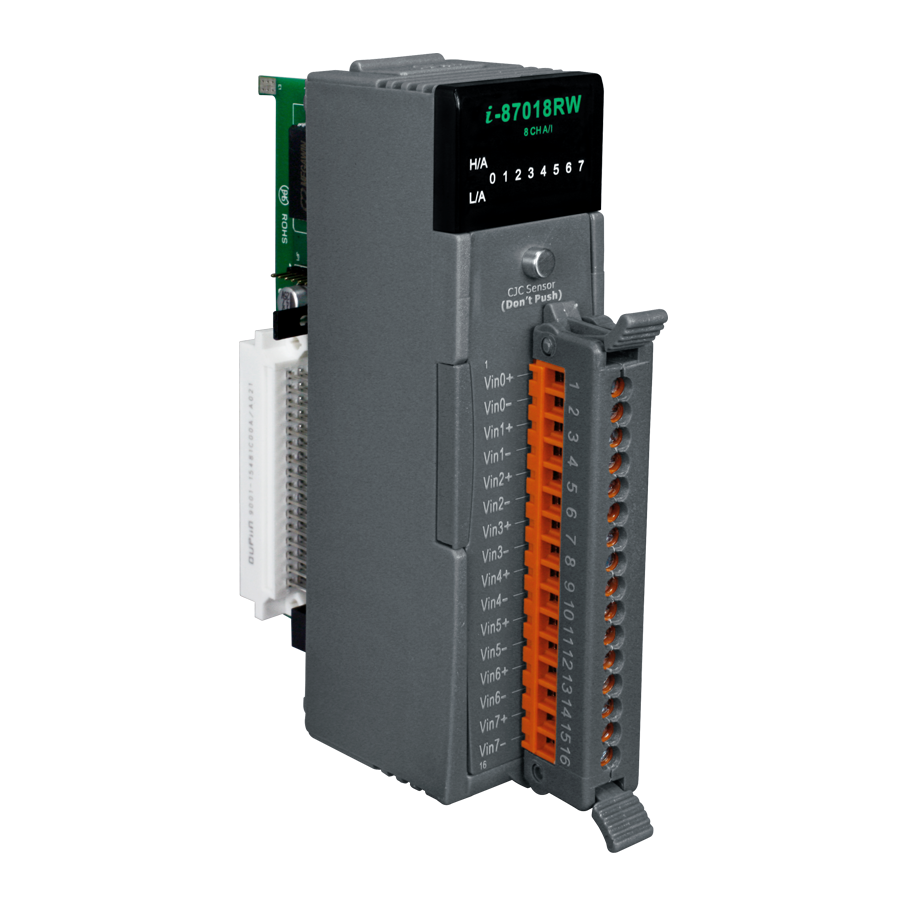

Модуль I-87018RW-G CR 8-channel thermocouple input modul ( Over voltage protection: +/- 240 Vrms )

Артикул: I-87018RW-G CR
Характеристики
Полное наименование:
—
Модуль I-87018RW-G CR 8-channel thermocouple input modul ( Over voltage protection: +/- 240 Vrms )
Срок гарантии
—
12 мес.
141 406 тенге/шт
Варианты цен
141 406 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87018RW-G CR от компании ICP DAS предназначен для высокоточного измерения температурных показателей с помощью термопар. Он оснащён 8 дифференциальными входами, поддерживающими широкий спектр типов термопар, включая J, K, T, E, R, S, B, N, C, L, M и LDIN43710. Это обеспечивает гибкость при выборе термопар в зависимости от специфики измеряемых температурных диапазонов.

Ключевыми техническими характеристиками устройства являются:

  • Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
  • Частота дискретизации: 10 Гц (общая), что подходит для большинства промышленных приложений.
  • Температурный дрейф нуля: ±10 мкВ/°C, минимизируя погрешности при изменении температуры окружающей среды.
  • Температурный дрейф шкалы: ±25 ppm/°C, обеспечивая стабильность измерений в широком диапазоне температур.
  • Затухание синфазной помехи: 150 дБ, что гарантирует высокую устойчивость к электромагнитным помехам.
  • Затухание аддитивной помехи: 100 дБ, обеспечивая точность измерений в условиях электромагнитных помех.
  • Защита от перенапряжения: ±240 В RMS, повышая надёжность работы в нестабильных электрических сетях.
  • Защита от электростатического разряда (ESD): 4 кВ для каждого канала, что снижает риск повреждения устройства при воздействии статического электричества.
  • Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивая защиту от высоковольтных всплесков.
  • Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в подключении термопар.

Модуль I-87018RW-G CR идеально подходит для применения в промышленных системах автоматизации, где требуется точный мониторинг температуры. Он может быть интегрирован в системы управления технологическими процессами, системы контроля качества, а также в системы мониторинга окружающей среды. Благодаря поддержке различных типов термопар, устройство обеспечивает гибкость при выборе сенсоров, соответствующих специфике измеряемых температурных диапазонов.

Преимущества использования данного модуля включают:

  • Высокая точность и стабильность измерений, что критично для обеспечения надёжности промышленных процессов.
  • Устойчивость к электромагнитным помехам, обеспечивающая надёжную работу в сложных электрических средах.
  • Защищённость от перенапряжений и электростатических разрядов, повышающие долговечность устройства в условиях переменных электрических нагрузок.
  • Гибкость в выборе термопар, позволяющая адаптировать систему под различные температурные диапазоны и условия эксплуатации.

Модуль I-87018RW-G CR интегрируется с контроллерами ICP DAS через интерфейс RS-485, поддерживая протокол DCON. Это обеспечивает простоту подключения и совместимость с существующими системами автоматизации. Устройство устанавливается непосредственно в контроллер, что экономит пространство и упрощает монтаж. Габаритные размеры модуля составляют 30 x 102 x 115 мм, а его корпус выполнен из прочного пластика, обеспечивая надёжность и долговечность в эксплуатации.

В заключение, I-87018RW-G CR является надёжным и высокоточным решением для измерения температурных показателей в промышленных приложениях, обеспечивая гибкость, устойчивость к внешним воздействиям и простоту интеграции в существующие системы автоматизации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 102 x 115
Индикаторы ввода/вывода 16 индикаторов высокого/низкого состояния сигнала
Потребление тока 0.6 Вт макс.
Температурный дрейф нуля ±10 мкВ/°C
Защита каналов от электростатического разряда 4 КВ
Частота дискретизации 10 Гц (общая)
Температурный дрейф шкалы ±25 ppm/°C
Затухание синфазной помехи 150 дБ
Затухание аддитивной помехи 100 дБ
Сторожевой таймер Есть, Модуль (1.6 секунд), Передача данных (Программно)
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Тип шины модуля Последовательная
Защита от перенапряжения 240 Vrms
Тип каналов аналогового ввода Дифференциальные
Обнаружение обрыва кабеля Есть (Термопары)
Подавление синфазных помех (Номинальный режим) 100 дБ
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Подавление синфазных помех (Общий режим) 150 дБ
Количество каналов АЦП 8
Входное сопротивление >400 кОм
Диапазон входных сигналов по току -20 ~ +20 мА
Требуется внешний резистор 125 Ом
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710)
±20 мА
Пропускная способность -3 дБ 15.7 Гц
Диапазон входных сигналов по напряжению ±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Разрешение АЦП 16 бит
Точность АЦП ±0.1% от полного диапазона
Тип каналов Аналоговый ввод
Тип устройства Модуль аналогового ввода
Тип разъема клеммы под винт
Профиль модуля Высокий профиль
