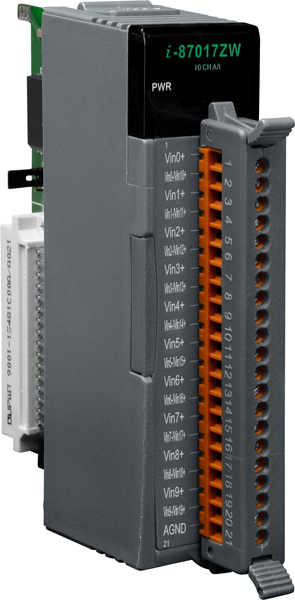

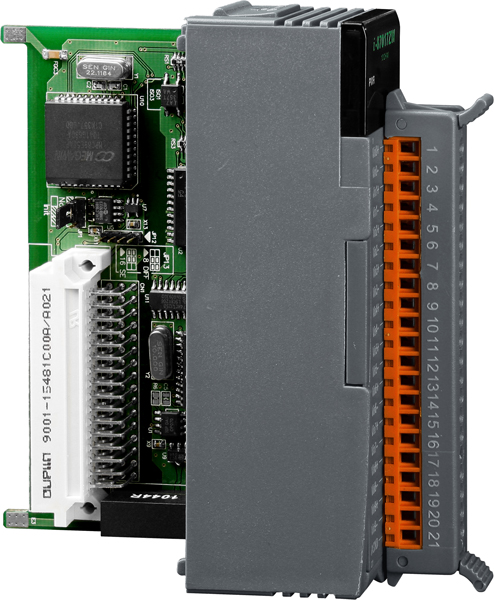

Модуль I-87017ZW-G CR от компании ICP DAS предназначен для интеграции в системы промышленной автоматизации, обеспечивая надежный и высокоточный аналоговый ввод сигналов. Устройство оснащено 10 или 20 каналами, которые могут быть настроены как дифференциальные или потенциальные в зависимости от требований приложения.
Ключевые технические особенности модуля включают:
- Разрешение АЦП: 16 бит в обычном режиме и 12 бит в ускоренном режиме, что обеспечивает высокую точность измерений.
- Частота дискретизации: до 50 Гц в ускоренном режиме, позволяющая эффективно обрабатывать сигналы с высокой динамикой.
- Температурный дрейф нуля: ±20 мкВ/°C, что минимизирует погрешности при изменении температуры окружающей среды.
- Температурный дрейф шкалы: ±25 ppm/°C, обеспечивая стабильность измерений в широком диапазоне температур.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, повышая надежность работы в промышленных условиях.
- Защита от перенапряжения: дифференциальное подключение до 240 В RMS и асимметричное подключение более 150 В RMS, что предотвращает повреждения устройства при скачках напряжения.
- Обнаружение обрыва кабеля: функция, информирующая о разрыве соединения, что повышает надежность системы.
- Сторожевой таймер: встроенный таймер с программируемым временем передачи данных, обеспечивающий своевременную обработку сигналов.
Модуль I-87017ZW-G CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления технологическими процессами, сбор данных с датчиков и преобразователей, а также в системах контроля качества. Его высокая степень защиты и точность делают его идеальным выбором для эксплуатации в сложных и требовательных условиях.
Устройство совместимо с контроллерами ICP DAS, оснащенными интерфейсом RS-485 и поддерживающими протокол DCON. Это обеспечивает легкую интеграцию в существующие системы автоматизации и расширение их функциональности. Компактные габариты модуля (30 x 102 x 115 мм) и пластиковый корпус способствуют удобному монтажу в контроллеры, экономя пространство и упрощая установку.
В заключение, модуль I-87017ZW-G CR от ICP DAS представляет собой надежное и высокоточное решение для аналогового ввода в системах промышленной автоматизации, обеспечивая защиту от перенапряжений и электростатических разрядов, а также высокую степень защиты и точность измерений в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Потребление тока | 2 Вт |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Защита каналов от электростатического разряда | ±4 кВ для каждого канала; ±8 кВ для случайной точки |
| Затухание синфазной помехи | 86 дБ |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Затухание аддитивной помехи | 100 дБ |
| Частота дискретизации | Ускоренный режим: 50 Гц (Общая) |
| Защита по току | Есть, 50 мА при 110 В пост.тока |
| Обнаружение обрыва дочерней платы | Есть |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Индивидуальная настройка каналов | Есть |
| Разрешение АЦП, бит | Обычный режим: 16, Ускоренный режим: 12 |
| Защита от перенапряжения | Дифференциальное подключение: 240 Vrms, Ассиметричное подключение: >150 Vrms |

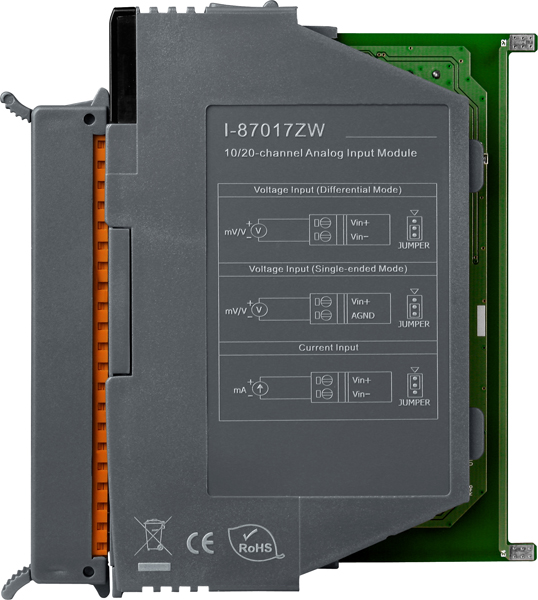

| Тип каналов аналогового ввода | 10 дифференциальных или 20 потенциальных (выбирается джампером) |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Количество каналов АЦП | 10/20 10 20 |
| Входное сопротивление | По току: 125 Ом По напряжению: Дифференциальное подключение: >2 МОм, Ассиметричное подключение: >1 МОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Пропускная способность -3 дБ | Обычный режим: 15.7 Гц Ускоренный режим: 78.7 Гц |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Разрешение АЦП | 12 бит 16 бит |
| Точность АЦП | Ускоренный режим: ±0.5% от полного диапазона Обычный режим: ±0.1% от полного диапазона |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
