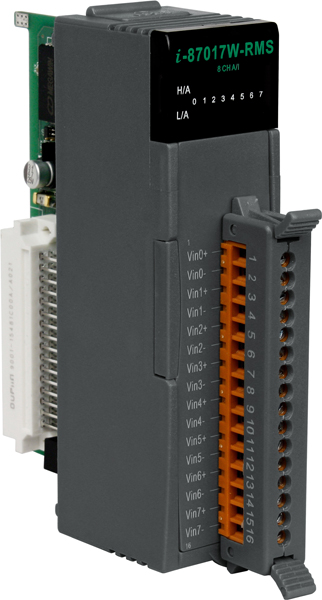

Модуль I-87017W-RMS-G CR 8-channel True RMS Input Module (Gray Cover) (RoHS)

Модуль I-87017W-RMS-G CR от ICP DAS представляет собой высокоточный 8-канальный модуль аналогового ввода с функцией измерения истинного эффективного значения (True RMS). Он предназначен для интеграции в системы автоматизации, требующие надежного и точного сбора аналоговых сигналов в промышленных условиях.

Ключевые технические особенности модуля включают:

• Количество каналов: 8 дифференциальных каналов аналогового ввода, обеспечивающих высокую точность измерений.
• Разрешение АЦП: 16 бит, что позволяет получать детализированные данные с минимальными погрешностями.
• Частота дискретизации: 10 Гц в общем режиме, обеспечивающая стабильный сбор данных в реальном времени.
• Диапазоны входных сигналов: поддержка различных диапазонов напряжения (0–10 В, 0–500 мВ, 0–5 В, 0–150 мВ, 0–1 В) и тока (0–20 мА, 4–20 мА, –20–+20 мА), что делает модуль универсальным для различных приложений.
• Точность АЦП: ±0,1% от полного диапазона в обычном режиме и ±0,5% в ускоренном режиме, обеспечивая необходимую точность для большинства промышленных задач.
• Температурный дрейф нуля: ±20 мкВ/°C, что минимизирует погрешности, связанные с изменениями температуры окружающей среды.
• Температурный дрейф шкалы: ±25 ppm/°C, обеспечивая стабильность измерений при температурных колебаниях.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, что повышает надежность работы в условиях повышенной электростатической активности.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивая защиту от высоковольтных помех и повышая долговечность устройства.
• Сторожевой таймер: аппаратный таймер с временем срабатывания 1,6 секунды и программируемый таймер передачи данных, повышающие надежность системы.
• Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
• Габаритные размеры: 30 x 102 x 115 мм, что позволяет интегрировать модуль в ограниченные пространства.
• Потребление тока: максимальное 1 Вт, что способствует энергоэффективности системы.
• Рабочая температура: от –25 до +75 °C, обеспечивая стабильную работу в широком диапазоне температур.
• Рабочая влажность: 10–95% без образования конденсата, что делает модуль пригодным для эксплуатации в различных климатических условиях.

Модуль I-87017W-RMS-G CR предназначен для использования в системах автоматизации, где требуется точный сбор и обработка аналоговых сигналов. Он идеально подходит для применения в следующих областях:

• Промышленная автоматизация: мониторинг и управление технологическими процессами, где необходима высокая точность измерений.
• Энергетика: сбор данных с датчиков напряжения и тока для анализа и оптимизации работы энергетических систем.
• Системы управления зданием: интеграция с системами HVAC для контроля и регулирования климатических параметров.
• Производственные линии: контроль параметров оборудования и процессов для обеспечения качества продукции.

Преимущества модуля I-87017W-RMS-G CR включают:

• Высокая точность и надежность: благодаря 16-битному разрешению и защите от электростатических разрядов.
• Универсальность: поддержка различных диапазонов входных сигналов и температурных условий.
• Энергоэффективность: низкое потребление тока при высоком уровне производительности.
• Простота интеграции: компактные размеры и стандартный интерфейс RS-485 с протоколом DCON, обеспечивающие легкую интеграцию в существующие системы.

Модуль I-87017W-RMS-G CR является надежным и эффективным решением для сбора и обработки аналоговых сигналов в промышленных приложениях, обеспечивая высокую точность и стабильность работы в различных условиях эксплуатации.

Основные характеристики:
