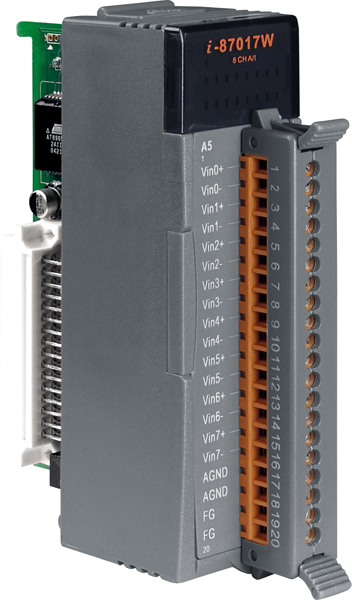

Модуль I-87017W-A5-G CR 8-channel analog input module Gray color

Артикул: I-87017W-A5-G CR
Характеристики
Полное наименование:
—
Модуль I-87017W-A5-G CR 8-channel analog input module Gray color
Срок гарантии
—
12 мес.
146 543 тенге/шт
Варианты цен
146 543 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87017W-A5-G CR от компании ICP DAS представляет собой высоковольтный модуль аналогового ввода с 8 дифференциальными каналами, предназначенный для точного измерения напряжений в диапазоне от ±50 В до ±150 В. Этот модуль обеспечивает надежную и эффективную интеграцию в системы автоматизации, требующие мониторинга высоковольтных сигналов.

Ключевые технические особенности модуля I-87017W-A5-G CR включают:

  • Диапазон входных сигналов: ±50 В и ±150 В, что позволяет работать с широким спектром высоковольтных источников.
  • Разрешение АЦП: 16 бит в обычном режиме и 12 бит в ускоренном режиме, обеспечивая высокую точность измерений.
  • Частота дискретизации: 10 выборок в секунду в обычном режиме и 50 выборок в секунду в ускоренном режиме, что позволяет адаптироваться к различным требованиям по скорости сбора данных.
  • Точность измерений: ±0,1% от полного диапазона в обычном режиме и ±0,25% в ускоренном режиме, гарантируя надежность получаемых данных.
  • Защита от перенапряжения: возможность работы при входных напряжениях от -200 В до +200 В, что обеспечивает дополнительную безопасность при эксплуатации.
  • Изоляция каналов внутренней логики: 3000 В постоянного тока, предотвращая влияние внешних помех на работу устройства.
  • Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, обеспечивая устойчивость к внешним электростатическим воздействиям.

Модуль I-87017W-A5-G CR предназначен для применения в различных областях, включая:

  • Автоматизация зданий: мониторинг и управление высоковольтными системами электроснабжения.
  • Промышленная автоматизация: интеграция в системы управления технологическими процессами, где требуется обработка высоковольтных сигналов.
  • Автоматизация машин: сбор данных с высоковольтных датчиков и устройств для анализа и контроля.
  • Удаленное обслуживание и диагностика: использование в системах дистанционного мониторинга и диагностики оборудования, работающего с высокими напряжениями.
  • Испытательное оборудование: применение в лабораториях и испытательных стендах для проверки и калибровки высоковольтных устройств.

Преимущества модуля I-87017W-A5-G CR включают:

  • Гибкость в настройке: возможность выбора между обычным и ускоренным режимами дискретизации в зависимости от требований к скорости сбора данных.
  • Высокая степень защиты: защита от перенапряжений и электростатических разрядов, обеспечивающая надежную работу в сложных эксплуатационных условиях.
  • Простота интеграции: интерфейс RS-485 с протоколом DCON и поддержка скорости передачи данных от 1200 до 115200 бит/с, что облегчает подключение к различным системам управления.
  • Компактные размеры: габариты 30 x 102 x 115 мм позволяют экономить пространство при монтаже в контроллеры и другие устройства.

Модуль I-87017W-A5-G CR является надежным решением для задач, связанных с измерением и обработкой высоковольтных аналоговых сигналов в промышленных и автоматизированных системах, обеспечивая точность, гибкость и безопасность при эксплуатации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 102 x 115
Индикаторы ввода/вывода 16 индикаторов высокого/низкого состояния сигнала
Потребление тока 1.3 Вт макс.
Температурный дрейф нуля ±20 мкВ/°C
Температурный дрейф шкалы ±25 ppm/°C
Затухание синфазной помехи 86 дБ
Затухание аддитивной помехи 100 дБ
Частота дискретизации Ускоренный режим: 50 Гц (Общая)
Сторожевой таймер Есть, Модуль (1.6 секунд), Передача данных (Программно)
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Тип шины модуля Последовательная
Разрешение АЦП, бит Обычный режим: 16, Ускоренный режим: 12
Защита от перенапряжения -200 ~ +200 В пост.
Тип каналов аналогового ввода Дифференциальные
Подавление синфазных помех (Номинальный режим) 100 дБ
Подавление синфазных помех (Общий режим) 86 дБ
Количество каналов АЦП 8
Входное сопротивление 290 кОм
Пропускная способность -3 дБ 15.7 Гц
Диапазон входных сигналов по напряжению ±50 В
±150 В
Разрешение АЦП 12 бит
16 бит
Точность АЦП Ускоренный режим: ±0.5% от полного диапазона
Обычный режим: ±0.1% от полного диапазона
Тип каналов Аналоговый ввод
Тип устройства Модуль аналогового ввода
Тип разъема клеммы под винт
Профиль модуля Высокий профиль
