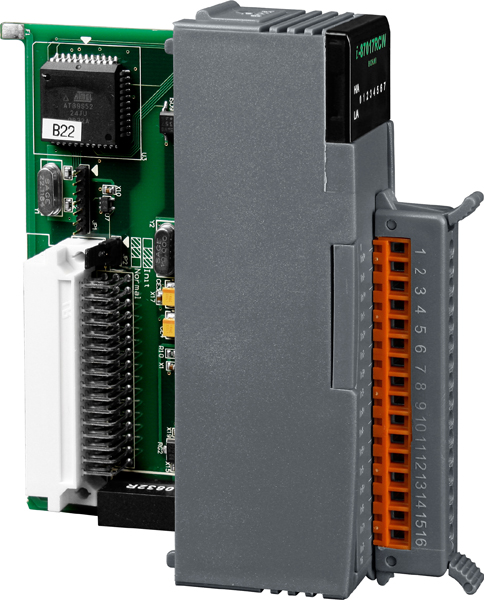

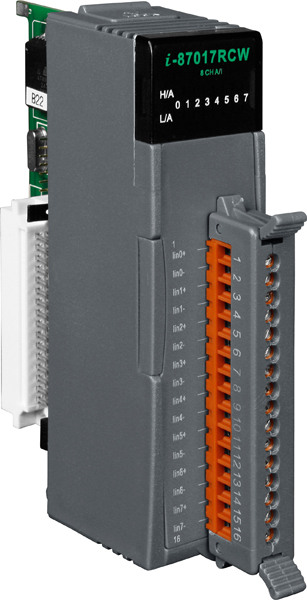

Модуль I-87017RCW-G CR 8-channel Current Input Module

Модуль I-87017RCW-G CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами для ввода токовых сигналов, предназначенное для интеграции в системы промышленной автоматизации. Он обеспечивает надежный и точный сбор данных с различных датчиков и преобразователей, работающих в токовом диапазоне.

Ключевые технические особенности модуля включают:

• Диапазон входных сигналов по току: 0 ~ 20 мА, -20 ~ +20 мА (требуется внешний резистор 125 Ом), 4 ~ 20 мА.
• Разрешение АЦП: 16 бит в нормальном режиме и 12 бит в ускоренном режиме.
• Частота дискретизации: до 60 Гц в ускоренном режиме.
• Температурный дрейф нуля: ±20 мкВ/°C, что обеспечивает стабильность показаний при изменении температуры.
• Температурный дрейф шкалы: ±25 ppm/°C, минимизируя погрешности измерений при температурных колебаниях.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, обеспечивая надежную работу в промышленных условиях.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, повышая устойчивость к внешним помехам.
• Защита от перенапряжения: от -200 В до +200 В постоянного тока, предотвращая повреждения при скачках напряжения.
• Сторожевой таймер: модульный (1,6 секунд) и программируемый для передачи данных, повышая надежность системы.
• Интерфейс: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
• Габаритные размеры: 30 x 102 x 115 мм, что позволяет интегрировать модуль в ограниченные пространства.
• Потребление тока: максимум 1,3 Вт, обеспечивая эффективное использование энергии.
• Рабочая температура: от -25°C до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
• Рабочая влажность: от 10% до 95% без конденсации, расширяя области применения устройства.

Модуль I-87017RCW-G CR предназначен для использования в системах мониторинга и управления технологическими процессами, где требуется точный и надежный сбор данных с токовых датчиков. Он идеально подходит для интеграции в системы SCADA, системы управления зданием (BMS), а также в решения для автоматизации производственных линий и энергетических объектов.

Преимущества модуля включают:

• Высокая точность измерений благодаря 16-битному разрешению и минимальному температурному дрейфу.
• Надежность обеспечивается защитой от электростатического разряда и перенапряжений, а также изоляцией каналов внутренней логики.
• Гибкость в подключении различных типов токовых датчиков благодаря поддержке нескольких диапазонов входных сигналов.
• Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур и влажности.
• Простота интеграции с другими устройствами ICP DAS и системами на базе протокола DCON.

Модуль I-87017RCW-G CR является надежным и эффективным решением для задач промышленного мониторинга и автоматизации, обеспечивая высокую точность и стабильность измерений в различных условиях эксплуатации.
