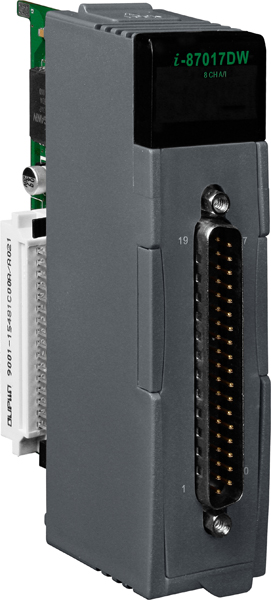

Модуль I-87017DW-G CR от ICP DAS предназначен для расширения функциональности промышленных контроллеров, обеспечивая 8 каналов аналогового ввода с возможностью индивидуальной настройки каждого канала. Устройство оснащено серым пластиковым корпусом и соответствует стандарту RoHS, что подтверждает его экологическую безопасность.
Ключевые технические особенности модуля включают:
- Габаритные размеры: 30 x 102 x 115 мм, что обеспечивает компактность при монтаже в контроллер.
- Потребление тока: не более 1,4 Вт, что способствует эффективному энергопотреблению системы.
- Температурный дрейф нуля: ±20 мкВ/°C, обеспечивая стабильность показаний при изменении температуры.
- Защита каналов от электростатического разряда: 4 кВ, повышая надежность работы в условиях электростатических помех.
- Частота дискретизации: в ускоренном режиме до 60 Гц на канал, что позволяет обрабатывать сигналы с высокой скоростью.
- Защита по току: 50 мА при 110 В постоянного тока, обеспечивая защиту от перегрузок.
- Обнаружение обрыва дочерней платы: функция, позволяющая своевременно выявлять неисправности в системе.
- Сторожевой таймер: модульный (1,6 секунд) и программный для передачи данных, повышая надежность системы.
- Материал корпуса: пластик, обеспечивающий легкость и прочность устройства.
- Интерфейс: RS-485 с поддержкой протокола DCON, обеспечивая надежную связь с контроллером.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет гибко настраивать скорость обмена данными.
- Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, повышая устойчивость к электростатическим разрядам.
- Тип шины модуля: последовательная, обеспечивая эффективный обмен данными.
- Индивидуальная настройка каналов: возможность настройки каждого канала для различных типов сигналов.
- Защита от перенапряжения: дифференциальное подключение до 240 В и ассиметричное до 120 В, обеспечивая защиту от внешних помех.
- Типы входных сигналов: 16 потенциальных или 8 дифференциальных, с диапазонами от ±150 мВ до ±10 В, что позволяет работать с различными типами датчиков.
- Входное сопротивление: более 2 МОм для дифференциального и более 1 МОм для ассиметричного подключения, обеспечивая минимальную нагрузку на источники сигналов.
- Подавление синфазных помех: 100 дБ в номинальном и 86 дБ в общем режиме, повышая точность измерений в условиях электромагнитных помех.
- Пропускная способность: -3 дБ при 15,7 Гц, что определяет частотный диапазон работы устройства.
Модуль I-87017DW-G CR предназначен для использования в промышленных системах автоматизации, где требуется надежный и точный сбор аналоговых сигналов. Он идеально подходит для интеграции в системы мониторинга и управления технологическими процессами, а также в системы сбора данных с различных датчиков. Благодаря индивидуальной настройке каналов и широкому диапазону входных сигналов, модуль обеспечивает гибкость при проектировании и эксплуатации систем автоматизации.
Преимущества модуля включают:
- Высокая точность измерений: благодаря низкому температурному дрейфу и подавлению синфазных помех.
- Надежность: защита от электростатических разрядов и перенапряжений повышает устойчивость к внешним воздействиям.
- Гибкость: возможность индивидуальной настройки каждого канала под различные типы сигналов.
- Эффективность: низкое потребление энергии и компактные размеры способствуют экономии пространства и ресурсов.
Модуль I-87017DW-G CR совместим с контроллерами ICP DAS, оснащенными интерфейсом RS-485 и поддерживающими протокол DCON. Это обеспечивает простоту интеграции и расширения функциональности существующих систем автоматизации. Для настройки и мониторинга работы модуля рекомендуется использовать программное обеспечение DCON Utility Pro, доступное для скачивания на официальном сайте ICP DAS.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Потребление тока | 1.4 Вт макс. |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Защита каналов от электростатического разряда | 4 кВ |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Частота дискретизации | Ускоренный режим: 60 Гц (Общая) |
| Защита по току | Есть, 50 мА при 110 В пост.тока |
| Обнаружение обрыва дочерней платы | Есть |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Тип шины модуля | Последовательная |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | Дифференциальное подключение: 240 В, ассиметричное подключение: 120 В |
| Тип каналов аналогового ввода | 16 потенциальных или 8 дифференциальных |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Количество каналов АЦП | 8/16 16 |
| Входное сопротивление | Дифференциальное подключение: >2 МОм Ассиметричное подключение: >1 Мом |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА -20 ~ +20 мА Требуется внешний резистор 125 Ом ±20 мА |
| Пропускная способность -3 дБ | 15.7 Гц |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Разрешение АЦП | 12 бит 16 бит |
| Точность АЦП | Ускоренный режим: ±0.5% от полного диапазона Обычный режим: ±0.1% от полного диапазона |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |

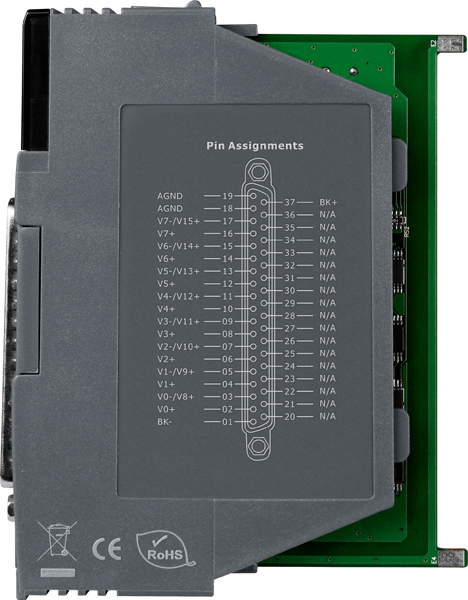

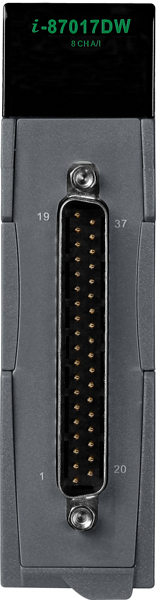

| Тип разъема | DB37 'папа' |
| Профиль модуля | Высокий профиль |
