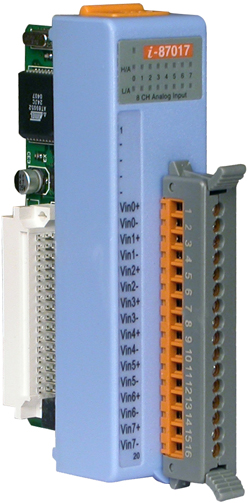

Модуль I-87017 CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для интеграции в системы автоматизации и сбора данных. Он обеспечивает высокоточное измерение аналоговых сигналов и может быть использован в различных промышленных приложениях, требующих надежного и точного сбора данных.
**Ключевые технические особенности:**
- Диапазоны входных сигналов: поддерживает напряжения ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В и токи от -20 мА до +20 мА (требуется внешний резистор 125 Ом).
- Разрешение АЦП: 16 бит в обычном режиме с частотой дискретизации 10 Гц и 12 бит в ускоренном режиме с частотой 60 Гц.
- Точность измерений: ±0,1% от полного диапазона в обычном режиме и ±0,5% в ускоренном режиме.
- Температурные характеристики: температурный дрейф нуля составляет ±20 мкВ/°C, а шкалы — ±25 ppm/°C.
- Подавление помех: затухание синфазных помех достигает 86 дБ в общем режиме и 100 дБ в номинальном режиме.
- Защита от перенапряжения: модули защищены от перенапряжений в диапазоне от -35 В до +35 В постоянного тока.
- Изоляция: внутренняя изоляция между полем и логикой составляет 3000 В постоянного тока.
- Интерфейс связи: RS-485 с протоколом DCON и скоростью передачи данных от 1200 до 115200 бит/с.
- Индикаторы: один светодиодный индикатор состояния питания и передачи данных, а также 16 индикаторов высокого/низкого состояния сигнала для каждого канала.
- Энергопотребление: максимальное потребление тока составляет 1,1 Вт.
- Условия эксплуатации: рабочая температура от -25°C до +75°C, температура хранения от -30°C до +75°C, влажность от 5% до 95% без конденсации.
- Габаритные размеры: 30 мм в ширину, 88 мм в длину и 115 мм в высоту.
**Области применения и целевая аудитория:**
Модуль I-87017 CR предназначен для использования в системах автоматизации, мониторинга и управления, где требуется точный сбор аналоговых данных. Он может быть интегрирован в различные промышленные системы, включая системы управления технологическими процессами, системы мониторинга состояния оборудования и системы сбора данных с датчиков. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием систем автоматизации, а также компании, предоставляющие решения в области промышленной автоматизации и мониторинга.
**Преимущества и совместимость:**
- Высокая точность измерений: обеспечивает надежные данные для анализа и принятия решений.
- Гибкость в подключении: поддерживает различные диапазоны входных сигналов, что позволяет использовать модуль с широким спектром датчиков и устройств.
- Надежность: защита от перенапряжений и электростатических разрядов повышает долговечность устройства в промышленных условиях.
- Совместимость: интерфейс RS-485 и протокол DCON обеспечивают легкую интеграцию с другими устройствами ICP DAS и системами автоматизации, поддерживающими эти стандарты.
- Компактные размеры: позволяет экономить пространство при монтаже в ограниченных по размеру шкафах управления.
Модуль I-87017 CR является надежным и высокоточным решением для сбора аналоговых данных в промышленных приложениях, обеспечивая гибкость, надежность и совместимость с различными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Индикаторы ввода/вывода | 16 индикаторов высокого/низкого состояния сигнала |
| Потребление тока | 1.1 Вт макс. |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Затухание синфазной помехи | 86 дБ |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Затухание аддитивной помехи | 100 дБ |
| Частота дискретизации | Обычный режим; 10 Гц, Ускоренный режим: 60 Гц (Общая) |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Тип шины модуля | Последовательная |
| Защита от перенапряжения | -35 В пост. ~ +35 В пост. |
| Тип каналов аналогового ввода | Дифференциальные |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Количество каналов АЦП | 8 |
| Входное сопротивление | 20 МОм |
| Диапазон входных сигналов по току | -20 ~ +20 мА Требуется внешний резистор 125 Ом ±20 мА |
| Пропускная способность -3 дБ | 15.7 Гц |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Разрешение АЦП | 12 бит 16 бит |
| Точность АЦП | Ускоренный режим: ±0.5% от полного диапазона Обычный режим: ±0.1% от полного диапазона |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
