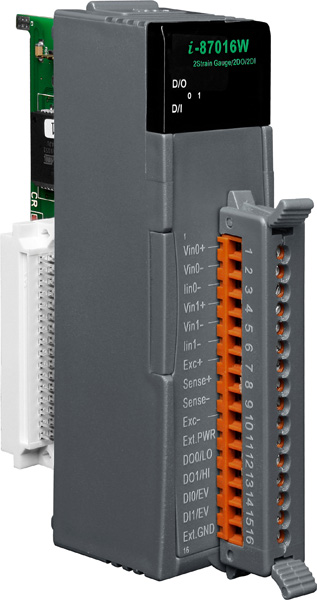

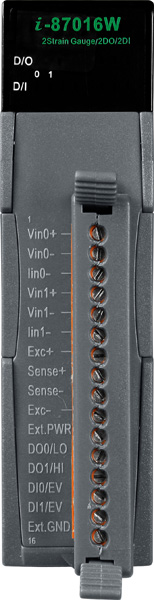

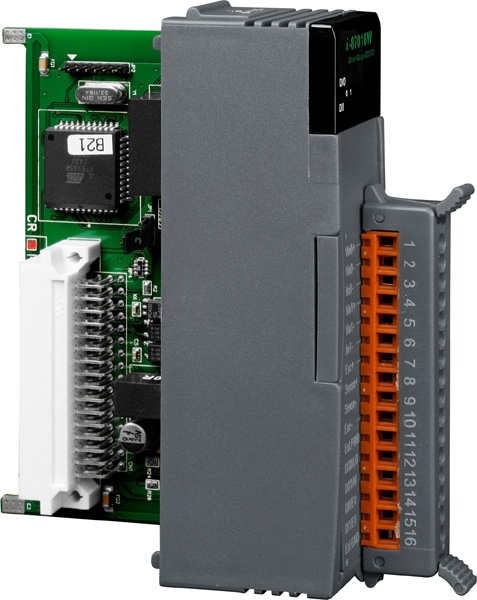

Модуль I-87016W-G CR 2-channel Isolated Strain Gauge Input Module (Gray Cover)

Модуль I-87016W-G CR от компании ICP DAS предназначен для высокоточного измерения деформаций с использованием тензометрических датчиков. Он оснащён двумя изолированными входами для тензометрических датчиков, одним аналоговым выходом, двумя цифровыми входами и двумя цифровыми выходами, что делает его универсальным решением для задач мониторинга и контроля в промышленной автоматизации.

Ключевые технические особенности модуля включают:

• Аналоговые входы: два канала с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающие подключение полномостовых, полумостовых и четвертьмостовых тензометрических датчиков. Диапазоны входных сигналов по напряжению: ±150 мВ, ±50 мВ, ±2,5 В, ±1 В; по току: -20 ~ +20 мА.
• Аналоговый выход: один канал с диапазоном 0 ~ +10 В и максимальной нагрузкой 80 мА, обеспечивающий точность ±0,05% и температурный дрейф ±50 ppm/°C.
• Цифровые входы: два канала с общим «+», входным сопротивлением 10 кОм и максимальным напряжением в открытом состоянии +50 В, что позволяет интегрировать модуль в системы с различными уровнями сигнала.
• Цифровые выходы: два канала типа «открытый коллектор» с максимальной нагрузкой 700 мА на канал, поддерживающие напряжение нагрузки от +5 до +50 В, что расширяет возможности управления внешними устройствами.
• Гальваническая изоляция: между полем и логикой 3000 В, обеспечивающая защиту от помех и повышающая надёжность работы в промышленных условиях.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в интеграции с различными системами управления.
• Условия эксплуатации: рабочая температура от -20 до +75°C, температура хранения от -40 до +85°C, рабочая влажность 10 ~ 95% без конденсации, что позволяет использовать модуль в разнообразных климатических условиях.
• Энергопотребление: максимальное 2,5 Вт, что способствует эффективному использованию энергии в промышленных приложениях.

Модуль I-87016W-G CR идеально подходит для применения в системах мониторинга и контроля, где требуется точное измерение деформаций, таких как:

• Контроль состояния конструкций и сооружений;
• Мониторинг процессов в машиностроении;
• Измерение усилий в системах автоматизации;
• Контроль качества в производственных линиях;
• Системы безопасности и аварийного оповещения.

Благодаря своей гибкости и широким возможностям интеграции, модуль I-87016W-G CR является надёжным компонентом для построения эффективных и точных систем измерения и контроля в различных отраслях промышленности.
