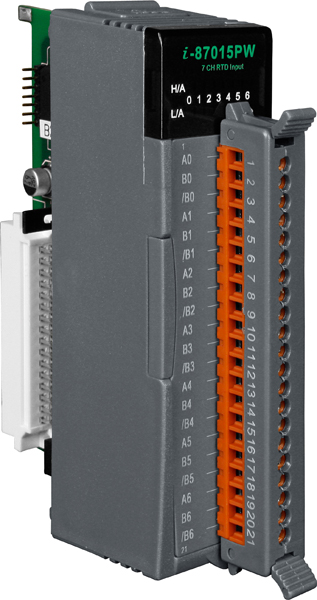

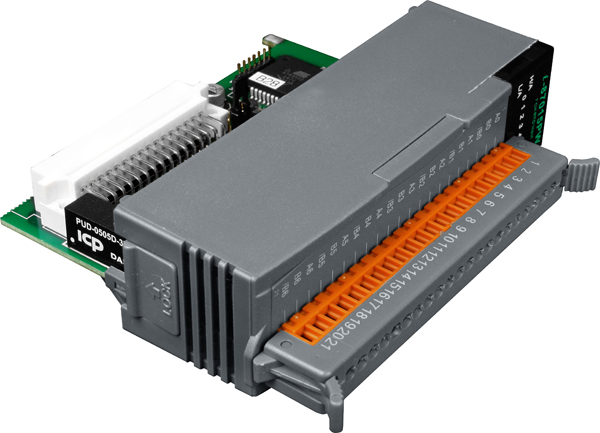

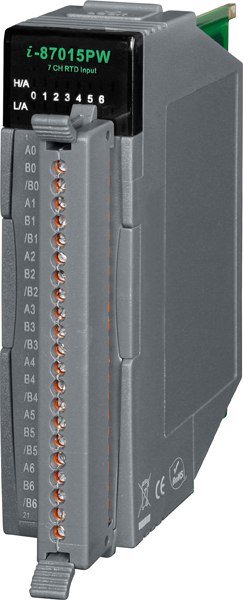

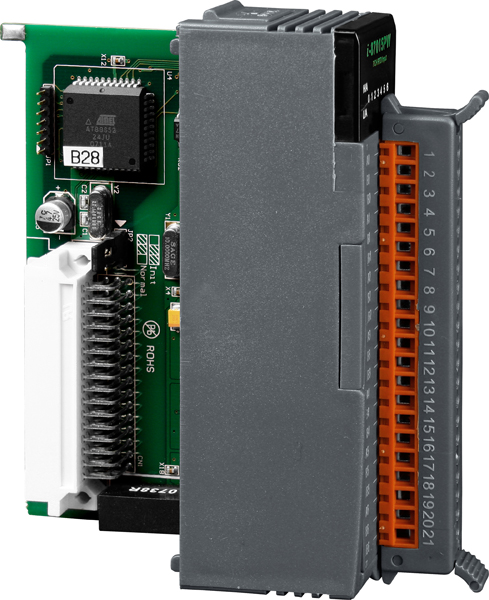

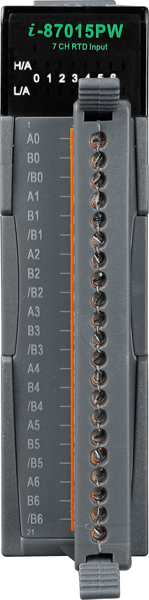

Модуль I-87015PW-G CR 7-channel RTD Input Module with 3-wire RTD long distance measurement

Модуль I-87015PW-G CR от компании ICP DAS представляет собой высокопрофильный 7-канальный модуль аналогового ввода, предназначенный для подключения терморезистивных датчиков (RTD) с компенсацией влияния 3-проводной измерительной линии. Это решение обеспечивает точные измерения температуры на значительных расстояниях, что делает его идеальным для применения в промышленных системах автоматизации.

Ключевые технические особенности модуля I-87015PW-G CR включают:

• Количество каналов: 7 дифференциальных каналов для подключения различных типов терморезисторов.
• Типы поддерживаемых датчиков: Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000, что обеспечивает гибкость в выборе датчиков в зависимости от требований системы.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Частота дискретизации: 12 Гц (общая), что позволяет эффективно обрабатывать данные в реальном времени.
• Температурный дрейф нуля: ±0.5 мкВ/°C, что минимизирует погрешности измерений при изменении температуры окружающей среды.
• Температурный дрейф шкалы: ±20 ppm/°C, обеспечивая стабильность измерений при температурных колебаниях.
• Защита от электростатического разряда (ESD): 4 кВ для каждого канала, что повышает надежность работы устройства в промышленных условиях.
• Гальваническая изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивающая защиту от помех и повышающие надежность системы.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в интеграции с различными системами.
• Сторожевой таймер: Аппаратный (1.6 секунд) и программный, обеспечивающий надежность передачи данных и защиту от сбоев.
• Защита от перенапряжения: ±120 В постоянного тока, что повышает устойчивость устройства к внешним электрическим воздействиям.
• Обнаружение обрыва кабеля: Функция, позволяющая своевременно выявлять неисправности в подключении датчиков.
• Подавление синфазных помех: 150 дБ в общем режиме и 100 дБ в номинальном режиме, что обеспечивает высокую точность измерений в условиях электромагнитных помех.

Модуль I-87015PW-G CR предназначен для использования в промышленных системах автоматизации, где требуется точное и надежное измерение температуры на значительных расстояниях. Он идеально подходит для применения в таких областях, как:

• Энергетика: мониторинг температуры в распределительных подстанциях и на трансформаторных станциях.
• Химическая промышленность: контроль температуры в реакторах и трубопроводах.
• Промышленное оборудование: интеграция в системы управления технологическими процессами.
• Системы HVAC: измерение температуры в вентиляционных и отопительных системах.

Преимущества модуля I-87015PW-G CR включают:

• Высокая точность и стабильность измерений: благодаря высокому разрешению АЦП и минимальному температурному дрейфу.
• Устойчивость к внешним воздействиям: защита от электростатического разряда и перенапряжений обеспечивает надежную работу в промышленных условиях.
• Гибкость в выборе датчиков: поддержка различных типов терморезисторов позволяет адаптировать систему под конкретные требования.
• Простота интеграции: интерфейс RS-485 с протоколом DCON обеспечивает совместимость с широким спектром контроллеров и систем управления.
• Надежность передачи данных: наличие сторожевого таймера и функции обнаружения обрыва кабеля повышает общую надежность системы.

Модуль I-87015PW-G CR от ICP DAS является надежным и эффективным решением для задач измерения температуры в промышленных системах, обеспечивая высокую точность, устойчивость к внешним воздействиям и гибкость в интеграции с различными системами автоматизации.

Основные характеристики:
