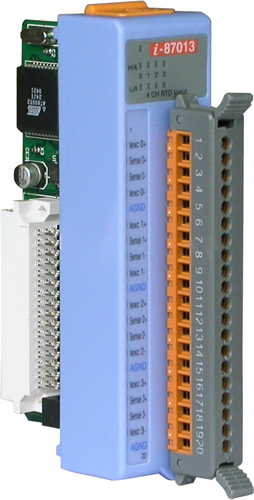

Модуль I-87013 CR от ICP DAS представляет собой устройство с четырьмя каналами аналогового ввода, предназначенное для работы с термосопротивлениями (RTD). Он обеспечивает высокоточное измерение температуры в промышленных системах автоматизации, интегрируясь в контроллеры через последовательную шину RS-485 с протоколом DCON.
Ключевые технические особенности модуля I-87013 CR включают:
- Количество каналов АЦП: 4
- Типы подключаемых датчиков: Pt100, Pt1000, Ni120
- Разрешение АЦП: 16 бит
- Точность АЦП: ±0.1% от полного диапазона
- Частота дискретизации: 10 Гц (общая)
- Температурный дрейф нуля: ±0.5 мкВ/°C
- Температурный дрейф шкалы: ±25 ppm/°C
- Затухание синфазной помехи: 150 дБ мин
- Затухание аддитивной помехи: 100 дБ
- Обнаружение обрыва кабеля: Есть
- Изоляция каналов внутренней логики: 3000 В пост.тока
- Потребление тока: 1.1 Вт макс.
- Габаритные размеры: 30 x 88 x 115 мм
- Рабочая температура: -25 ~ +75°C
- Температура хранения: -30 ~ +75°C
- Рабочая влажность: 5 ~ 95%, без образования конденсата
- Материал корпуса: Пластик
- Монтаж: В контроллер
- Индикаторы: 1 индикатор питания/передачи данных, 8 индикаторов высокого/низкого состояния сигнала
Модуль I-87013 CR предназначен для применения в системах автоматизации, где требуется точное измерение температуры с использованием термосопротивлений. Он идеально подходит для интеграции в контроллеры ICP DAS, обеспечивая надежную и высокоточную обработку температурных данных. Благодаря возможности обнаружения обрыва кабеля и высокой изоляции каналов, модуль гарантирует стабильную работу в промышленных условиях.
Преимущества модуля I-87013 CR включают:
- Высокая точность измерений: Точность АЦП ±0.1% от полного диапазона обеспечивает надежные данные для контроля и управления процессами.
- Широкий диапазон рабочих температур: Рабочая температура от -25 до +75°C позволяет использовать модуль в различных климатических условиях.
- Надежность и защита: Изоляция каналов внутренней логики на уровне 3000 В пост.тока и обнаружение обрыва кабеля повышают надежность системы.
- Удобство монтажа: Компактные габариты и пластиковый корпус облегчают установку модуля в контроллеры ICP DAS.
Модуль I-87013 CR совместим с контроллерами ICP DAS, такими как I-8410 CR, I-8411 CR и I-8810, обеспечивая эффективную интеграцию в системы автоматизации. Его использование позволяет повысить точность и надежность измерений температуры в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Индикаторы ввода/вывода | 8 индикаторов высокого/низкого состояния сигнала |
| Потребление тока | 1.1 Вт макс. |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Частота дискретизации | 10 Гц (общая) |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Затухание синфазной помехи | 150 дБ мин |
| Затухание аддитивной помехи | 100 дБ |
| Тип подключаемых датчиков | Pt, Ni |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Тип шины модуля | Последовательная |
| Тип каналов аналогового ввода | 2/3/4-проводные |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Количество каналов АЦП | 4 |
| Пропускная способность -3 дБ | 15.7 Гц |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
