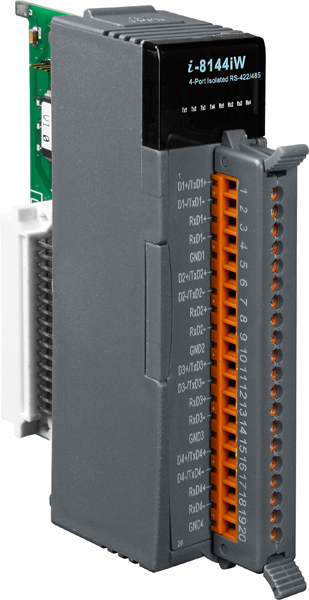

Модуль I-8144iW-G CR от компании ICP DAS представляет собой устройство с четырьмя изолированными последовательными портами RS-422/485, предназначенное для расширения возможностей промышленных систем автоматизации. Этот модуль обеспечивает надежную и высокоскоростную передачу данных, что делает его идеальным решением для интеграции в различные промышленные приложения.
Ключевые технические особенности модуля I-8144iW-G CR включают:
- Четыре изолированных порта RS-422/485 с максимальной скоростью передачи данных до 115,2 Кбит/с, обеспечивающие гибкость в подключении различных устройств.
- Встроенная защита от электростатических разрядов (ESD) с уровнем ±4 кВ для каждого порта, повышающая надежность работы в промышленных условиях.
- Внутренний 128-байтный аппаратный FIFO-буфер для каждого порта, способствующий эффективной обработке данных и снижению нагрузки на систему.
- Изоляция между модулями на уровне 2500 В постоянного тока, обеспечивающая защиту от помех и повышающие устойчивость системы к внешним воздействиям.
- Светодиодные индикаторы для отображения состояния питания и передачи данных (TxD, RxD), упрощающие диагностику и обслуживание устройства.
Модуль I-8144iW-G CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Фабричную автоматизацию, где требуется надежная передача данных между различными устройствами и системами управления.
- Строительную автоматизацию, обеспечивая интеграцию с системами управления освещением, отоплением и вентиляцией.
- Умные дома, позволяя подключение и управление различными бытовыми приборами и системами безопасности.
Преимущества модуля I-8144iW-G CR включают:
- Высокая степень изоляции, обеспечивающая защиту от электромагнитных помех и повышающие надежность системы.
- Гибкость в подключении благодаря четырем портам, позволяющим интегрировать различные устройства с интерфейсами RS-422/485.
- Простой монтаж с использованием съемного 20-контактного блока, упрощающего установку и обслуживание устройства.
- Широкий диапазон рабочих температур от -25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
Модуль I-8144iW-G CR совместим с контроллерами последовательных интерфейсов, такими как 16C550C, что обеспечивает легкую интеграцию в существующие системы. Его конструкция и технические характеристики делают его надежным и эффективным решением для расширения возможностей промышленных систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество последовательных портов | 1 |
| Потребление тока | 1.75 Вт (без резистора)/3 Вт (с 4 резисторами, 1/4 Вт, 120 Ом 5%) |
| Габаритные размеры, мм | 30 x 102 x 115 |
| Светодиодные индикаторы | 1 индикатор питания, 4 индикатора RxD, 4 индикатора TxD |
| Интерфейс передачи данных | RS-422/485 |
| Тип разъема | Съемный 20-контактный блок |
| Материал корпуса | Пластик |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Передаваемые сигналы | Интерфейсы RS-422 и RS-485 не могут использоваться одновременно RS-422: TxD+, TxD-, RxD+, RxD- RS-485: Data+, Data- |
| Изоляция последовательной линии | 2.5 кВ |
| Контроллер последовательного интерфейса | Совместим с 16C550C |
| Напряжение изоляции, В | 2500 |
| Тип шины | Параллельная |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Профиль модуля | Высокий профиль |
| Монтаж | В контроллер |
