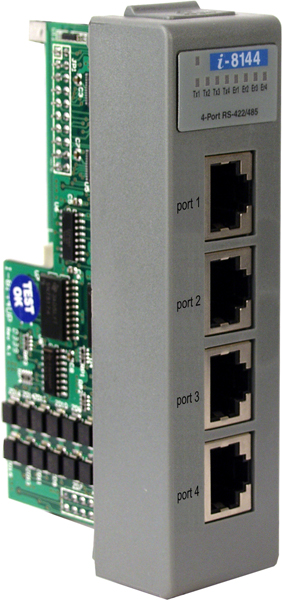

Модуль I-8144/C4-G CR от компании ICP DAS представляет собой коммуникационный модуль с четырьмя последовательными портами, поддерживающими интерфейсы RS-422 и RS-485. Он предназначен для расширения возможностей промышленных контроллеров, обеспечивая надежную и эффективную передачу данных в различных автоматизированных системах.
Ключевые технические особенности модуля I-8144/C4-G CR включают:
- Количество портов: 4 последовательных порта, поддерживающих интерфейсы RS-422 и RS-485, что позволяет подключать до четырех устройств одновременно.
- Скорость передачи данных: до 115,2 Кбит/с, обеспечивая быструю и стабильную передачу информации.
- Тип разъема: 10-контактный RJ45, обеспечивающий удобство подключения и совместимость с различными кабелями.
- Сигналы интерфейса: поддержка полного набора сигналов для RS-422 (TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-) и RS-485 (Data+, Data-), что обеспечивает гибкость в настройке системы.
- Потребление тока: 1,9 Вт ± 5%, что свидетельствует о низком уровне энергопотребления устройства.
- Габаритные размеры: 31 x 63 x 114 мм, что позволяет интегрировать модуль в ограниченные пространства.
- Светодиодные индикаторы: наличие индикаторов питания, передачи данных (TxD) и ошибок (Error) для мониторинга состояния устройства в реальном времени.
- Рабочая температура: от -25°C до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Рабочая влажность: от 5% до 95% без образования конденсата, обеспечивая надежную работу в условиях повышенной влажности.
- Материал корпуса: пластик, обеспечивающий легкость и прочность конструкции.
- Тип шины: параллельная, что способствует эффективной передаче данных между компонентами системы.
- Профиль модуля: низкий профиль, позволяющий экономить пространство при монтаже.
- Монтаж: установка непосредственно в контроллер, обеспечивая компактность и надежность системы.
Модуль I-8144/C4-G CR находит применение в различных областях промышленной автоматизации, включая системы управления производственными процессами, мониторинг и управление оборудованием, а также в телеметрии и дистанционном контроле. Он идеально подходит для предприятий, требующих надежной и быстрой передачи данных между контроллерами и периферийными устройствами.
Среди преимуществ использования модуля I-8144/C4-G CR можно отметить:
- Гибкость подключения: возможность подключения до четырех устройств через различные интерфейсы RS-422 и RS-485.
- Энергоэффективность: низкое потребление тока, что снижает эксплуатационные расходы.
- Универсальность: широкий диапазон рабочих температур и влажности, позволяющий использовать модуль в различных климатических условиях.
- Простота монтажа: компактные размеры и низкий профиль облегчают установку в ограниченных пространствах.
- Надежность: наличие индикаторов состояния и поддержка полного набора сигналов интерфейса обеспечивают высокую степень надежности и диагностики системы.
Модуль I-8144/C4-G CR совместим с различными промышленными контроллерами и системами автоматизации, что позволяет интегрировать его в существующие инфраструктуры без значительных изменений. Его использование способствует повышению эффективности и надежности промышленных систем, обеспечивая высокоскоростную и стабильную передачу данных между компонентами системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 1.9 Вт ± 5% |
| Количество последовательных портов | 4 |
| Габаритные размеры, мм | 31 x 63 x 114 |
| Светодиодные индикаторы | 1 индикатор питания, 4 индикатора TxD, 4 индикатора Error |
| Тип разъема | 10-контактный RJ45 |
| Материал корпуса | Пластик |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Передаваемые сигналы | RS-485: Data+, Data- RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS- |
| Тип шины | Параллельная |
| Тип устройства | Коммуникационный модуль |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Профиль модуля | Низкий профиль |
| Монтаж | В контроллер |
