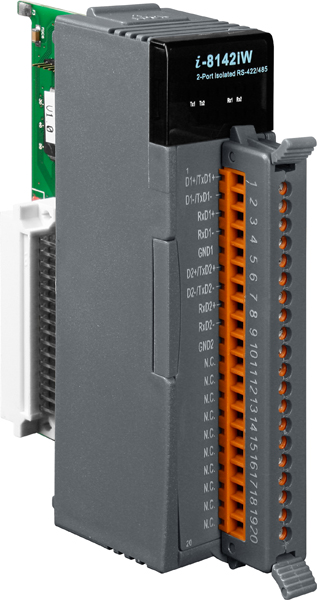

Модуль I-8142iW-G CR 2-Port Isolated RS-422/485 Module

Модуль I-8142iW-G CR от ICP DAS представляет собой высокопрофильный коммуникационный модуль с двумя изолированными портами RS-422/485, предназначенный для обеспечения надежной и безопасной передачи данных в промышленных автоматизированных системах. Этот модуль обеспечивает эффективную интеграцию различных устройств, таких как интеллектуальные датчики, системы управления и другие компоненты, использующие интерфейсы RS-422/485.

Ключевые технические особенности модуля I-8142iW-G CR включают:

• Два изолированных порта RS-422/485 с максимальной скоростью передачи данных до 115,2 Кбит/с, поддерживающие полудуплексную связь.
• Встроенный 128-байтовый аппаратный FIFO для каждого порта, обеспечивающий эффективную буферизацию данных и снижение нагрузки на процессор.
• Защита от электростатических разрядов (ESD) до ±4 кВ для каждого порта, повышающая надежность работы в промышленных условиях.
• Изоляция между модулями на уровне 2500 В постоянного тока, обеспечивающая защиту от помех и повышающие устойчивость системы к внешним воздействиям.
• Автоматический контроль направления передачи данных (Auto-Direction Control) для интерфейса RS-485, упрощающий настройку и эксплуатацию системы.
• Светодиодные индикаторы для отображения состояния питания и передачи/приема данных, позволяющие оперативно диагностировать возможные проблемы.
• Низкое потребление энергии — до 1,5 Вт без подключения резисторов и до 2 Вт с двумя резисторами 120 Ом, что способствует экономии энергии в длительных эксплуатационных циклах.
• Рабочий температурный диапазон от -25°C до +75°C и влажность от 10% до 95% без конденсации, что делает модуль подходящим для использования в различных климатических условиях.
• Компактные габариты 30 x 102 x 115 мм, позволяющие интегрировать модуль в ограниченные пространства оборудования.

Модуль I-8142iW-G CR предназначен для применения в различных областях промышленной автоматизации, включая:

• Фабричную автоматизацию, где требуется надежная передача данных между различными устройствами управления и датчиками.
• Строительную автоматизацию, для интеграции систем управления освещением, отоплением и вентиляцией.
• Умные дома, где необходима связь между различными бытовыми приборами и системами безопасности.

Преимущества модуля I-8142iW-G CR включают:

• Высокая степень изоляции, обеспечивающая защиту от электрических помех и повышающая надежность системы.
• Универсальность благодаря поддержке стандартов RS-422 и RS-485, что позволяет интегрировать модуль с широким спектром оборудования.
• Простота установки благодаря съемному 20-контактному блоку разъемов, упрощающему монтаж и обслуживание.
• Сертификация RoHS и использование огнестойких материалов (UL94-V0), что подтверждает соответствие современным экологическим и промышленным стандартам.

Модуль I-8142iW-G CR от ICP DAS является надежным и эффективным решением для организации изолированной передачи данных в промышленных автоматизированных системах, обеспечивая высокую степень защиты, универсальность и простоту интеграции.

Основные характеристики:
