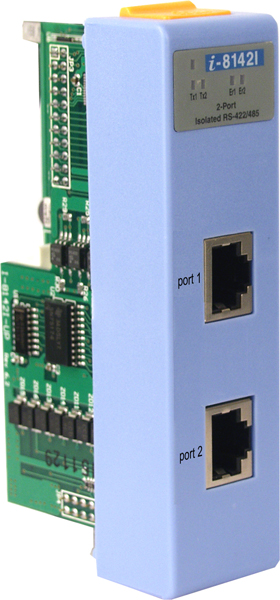

Модуль I-8142i/C2 от ICP DAS представляет собой коммуникационный интерфейсный модуль с двумя портами RS-422/RS-485, оснащённый изоляцией и комплектом из двух кабелей CA-RJ1003. Этот модуль предназначен для интеграции в контроллеры серии I-8K, обеспечивая расширение возможностей последовательной связи в промышленных автоматизированных системах.
Ключевые технические особенности модуля I-8142i/C2 включают:
- Количество портов: два порта RS-422/RS-485, позволяющие подключение к различным устройствам с соответствующими интерфейсами.
- Скорость передачи данных: до 115200 бит/с, обеспечивающая высокоскоростную передачу информации.
- Контроллер интерфейса: 16C550C, обеспечивающий стабильную работу и совместимость с различными системами.
- Буфер данных FIFO: 16 байт, способствующий эффективному управлению данными при высокоскоростной передаче.
- Изоляция последовательной линии: 3 кВ, повышающая защиту от электромагнитных помех и обеспечивающая надёжность работы в промышленных условиях.
- Габаритные размеры: 31 x 63 x 114 мм, что позволяет интегрировать модуль в ограниченные пространства контроллеров серии I-8K.
- Рабочая температура: от -25°C до +75°C, обеспечивающая надёжную эксплуатацию в широком диапазоне температур.
- Рабочая влажность: 5% ~ 95% без конденсации, что делает модуль устойчивым к различным условиям окружающей среды.
- Материал корпуса: пластик, обеспечивающий лёгкость и достаточную прочность конструкции.
Модуль I-8142i/C2 предназначен для использования в промышленных автоматизированных системах, где требуется надёжная и изолированная передача данных по протоколам RS-422/RS-485. Он идеально подходит для интеграции в контроллеры серии I-8K, расширяя их функциональность и обеспечивая гибкость в настройке системы. Возможности настройки бит данных (5, 6, 7, 8), четности (нет, чёт, нечёт, 0, 1) и стоповых битов (1, 1.5, 2) позволяют адаптировать модуль под специфические требования различных устройств и протоколов.
Преимущества модуля I-8142i/C2 включают:
- Гибкость настройки: возможность выбора параметров передачи данных под конкретные требования системы.
- Надёжность: изоляция последовательной линии и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Компактность: низкопрофильный дизайн позволяет экономить пространство при интеграции в контроллеры.
- Совместимость: поддержка стандартных протоколов RS-422/RS-485 обеспечивает лёгкую интеграцию с различными промышленными устройствами.
Модуль I-8142i/C2 является эффективным решением для расширения возможностей последовательной связи в промышленных автоматизированных системах, обеспечивая надёжную и гибкую интеграцию с контроллерами серии I-8K и другими устройствами, поддерживающими протоколы RS-422/RS-485.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 2.4 Вт |
| Количество последовательных портов | 2 |
| Буфер данных FIFO, байт | 16 |
| Габаритные размеры, мм | 31 x 63 x 114 |
| Светодиодные индикаторы | Питание, Передача данных |
| Материал корпуса | Пластик |
| Передаваемые сигналы | RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND RS-485: Data+, Data- |
| Изоляция последовательной линии | 3 кВ |
| Контроллер последовательного интерфейса | 16C550C |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 1.5, 2 |
| Разъем последовательного порта | RJ45 |
| Тип последовательных портов | RS-422/485 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Тип устройства | Коммуникационный модуль |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Профиль модуля | Низкий профиль |
| Монтаж | В контроллер |
