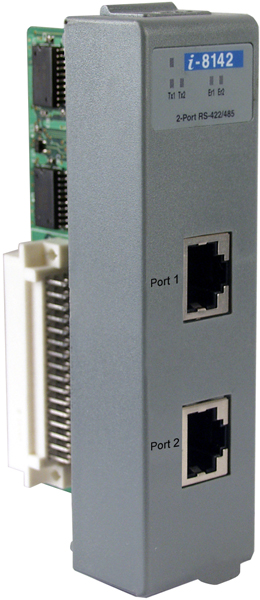

Модуль I-8142-G CR от ICP DAS представляет собой коммуникационный модуль с двумя последовательными портами RS-422/485, предназначенный для интеграции в контроллеры. Он обеспечивает надежную и эффективную передачу данных в промышленных системах автоматизации.
Ключевые технические особенности модуля I-8142-G CR включают:
- Количество портов: 2 последовательных порта RS-422/485.
- Скорость передачи данных: до 115200 бит/с.
- Контроллер интерфейса: совместимый с 16C550C.
- Буфер данных FIFO: 16 байт для каждого порта.
- Разъемы: 8-контактный RJ-45 для подключения.
- Передаваемые сигналы: для RS-422 — Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND; для RS-485 — Data+, Data-.
- Биты данных: 5, 6, 7, 8.
- Четность: нет, чет, нечет, 0, 1.
- Стоповые биты: 1, 1.5, 2.
- Потребление энергии: 1.6 Вт.
- Габаритные размеры: 31 x 63 x 114 мм.
- Рабочая температура: от -25 до +75 °C.
- Температура хранения: от -40 до +85 °C.
- Влажность: от 5% до 95%, без конденсации.
- Материал корпуса: пластик.
- Светодиодные индикаторы: питание и передача данных.
Модуль I-8142-G CR предназначен для использования в промышленных приложениях, где требуется надежная передача данных между устройствами с интерфейсами RS-422/485. Он идеально подходит для интеграции в системы автоматизации зданий, управления производственными процессами, а также в устройствах, таких как интеллектуальные датчики, системы сбора данных и другие устройства с последовательными интерфейсами.
Преимущества модуля I-8142-G CR включают:
- Компактные размеры: низкопрофильный дизайн позволяет экономить пространство при монтаже в контроллеры.
- Надежность: защита от электростатических разрядов (ESD) до 4 кВ для каждого порта обеспечивает устойчивость к внешним помехам.
- Гибкость настройки: поддержка различных параметров передачи данных, включая скорость, количество бит данных, четность и стоповые биты, позволяет адаптировать модуль под конкретные требования системы.
- Широкий диапазон рабочих температур: от -25 до +75 °C, что делает его подходящим для эксплуатации в различных климатических условиях.
- Простота интеграции: совместимость с контроллерами ICP DAS и другими устройствами с интерфейсами RS-422/485 облегчает процесс внедрения в существующие системы.
Модуль I-8142-G CR является надежным решением для расширения функциональности контроллеров и обеспечения эффективной передачи данных в промышленных приложениях, требующих использования интерфейсов RS-422/485.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 1.6 Вт |
| Количество последовательных портов | 2 |
| Буфер данных FIFO, байт | 16 |
| Габаритные размеры, мм | 31 x 63 x 114 |
| Светодиодные индикаторы | Питание, Передача данных |
| Материал корпуса | Пластик |
| Передаваемые сигналы | RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND RS-485: Data+, Data- |
| Контроллер последовательного интерфейса | 16C550C |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 1.5, 2 |
| Разъем последовательного порта | RJ45 |
| Тип последовательных портов | RS-422/485 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Тип устройства | Коммуникационный модуль |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Профиль модуля | Низкий профиль |
| Монтаж | В контроллер |
