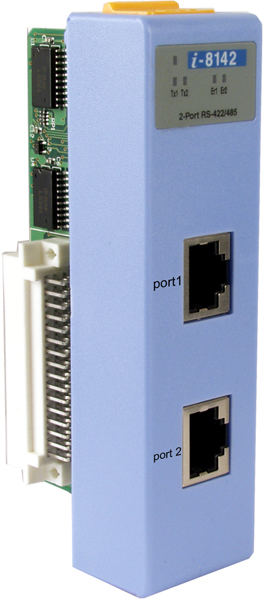

Модуль I-8142/C2 от ICP DAS представляет собой низкопрофильный коммуникационный модуль с двумя последовательными портами RS-422/RS-485, предназначенный для интеграции в контроллеры с параллельной шиной. В комплект входят два кабеля CA-RJ1003, обеспечивающие надежное подключение и передачу данных.
Ключевые технические особенности модуля I-8142/C2 включают:
- Количество портов: 2 последовательных порта RS-422/RS-485, поддерживающих скорость передачи данных до 115200 бит/с.
- Контроллер интерфейса: 16C550C, обеспечивающий стабильную работу и совместимость с различными системами.
- Буфер данных FIFO: 16 байт, способствующий эффективной обработке данных.
- Разъемы: 8-контактные RJ45 для надежного подключения.
- Сигналы передачи: для RS-422 — TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-; для RS-485 — Data+, Data-.
- Конфигурация данных: поддержка 5, 6, 7 и 8 бит данных, различных вариантов четности (нет, чет, нечет, 0, 1) и стоповых битов (1, 1.5, 2).
- Электропитание: потребление тока 1.6 Вт при рабочем напряжении 5 В.
- Условия эксплуатации: рабочая температура от -25°C до +75°C, температура хранения от -40°C до +85°C, влажность 5–95% без конденсации.
- Габариты: 31 x 63 x 114 мм, что позволяет интегрировать модуль в ограниченные пространства.
Модуль I-8142/C2 предназначен для использования в промышленных автоматизированных системах, где требуется надежная и быстрая передача данных между различными устройствами. Он идеально подходит для интеграции в контроллеры с параллельной шиной, обеспечивая расширение функциональности и улучшение коммуникации между компонентами системы.
Среди преимуществ модуля I-8142/C2 можно отметить:
- Надежность: высококачественные компоненты и продуманная конструкция обеспечивают долгосрочную и бесперебойную работу в промышленных условиях.
- Универсальность: поддержка различных конфигураций данных и четности позволяет адаптировать модуль под специфические требования системы.
- Компактность: низкопрофильный дизайн и компактные размеры облегчают монтаж в ограниченных пространствах.
- Простота интеграции: наличие комплектующих, таких как кабели CA-RJ1003, упрощает процесс подключения и настройки.
Модуль I-8142/C2 совместим с различными контроллерами и промышленными устройствами, поддерживающими интерфейсы RS-422/RS-485. Его можно интегрировать в системы автоматизации, системы сбора данных, а также в решения для мониторинга и управления процессами, где требуется надежная и быстрая передача данных между компонентами системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 1.6 Вт |
| Количество последовательных портов | 2 |
| Буфер данных FIFO, байт | 16 |
| Габаритные размеры, мм | 31 x 63 x 114 |
| Светодиодные индикаторы | Питание, Передача данных |
| Материал корпуса | Пластик |
| Передаваемые сигналы | RS-485: Data+, Data- RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS- |
| Контроллер последовательного интерфейса | 16C550C |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 1.5, 2 |
| Разъем последовательного порта | RJ45 |
| Тип последовательных портов | RS-422/485 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Тип устройства | Коммуникационный модуль |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Профиль модуля | Низкий профиль |
| Монтаж | В контроллер |
