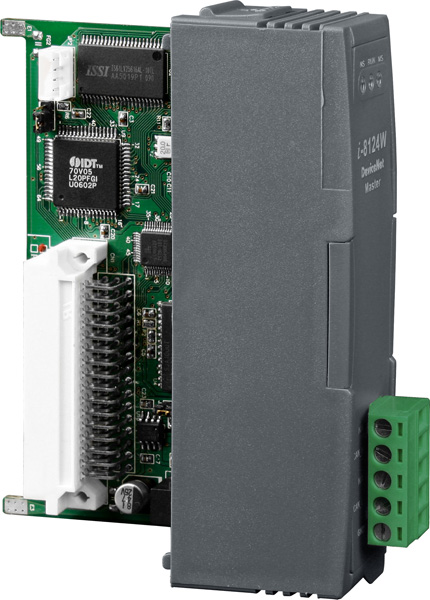

Модуль I-8124W-G CR 1 Port DeviceNet Master Module with dual port RAM

Модуль I-8124W-G CR от компании ICP DAS представляет собой высокопроизводительный 1-портовый коммуникационный модуль, предназначенный для интеграции с промышленными контроллерами через протокол DeviceNet. Этот модуль обеспечивает надежную и эффективную связь между различными устройствами в автоматизированных системах управления.

Ключевые технические особенности модуля I-8124W-G CR включают:

• Скорость передачи данных: поддержка трех стандартных скоростей — 125 Кбит/с, 250 Кбит/с и 500 Кбит/с, что позволяет оптимизировать производительность системы в зависимости от требований приложения.
• Память: наличие 16 Кб EEPROM, 512 Кб SRAM и 512 Кб встроенной Flash-памяти обеспечивает достаточный объем для хранения конфигурационных данных и буферизации сообщений.
• Процессор: использование процессора 80186 с тактовой частотой 80 МГц или совместимого аналога гарантирует высокую скорость обработки данных и надежную работу модуля.
• Контроллер CAN: интегрированный контроллер NXP SJA1000T обеспечивает совместимость с протоколом DeviceNet и надежную обработку CAN-сообщений.
• Приемопередатчик CAN: использование NXP 82C250 обеспечивает эффективную передачу и прием данных по шине CAN.
• Изоляция: напряжение изоляции 3000 В для постоянного тока и 2500 В для оптопары обеспечивает защиту от электрических помех и повышает надежность работы модуля в промышленных условиях.
• Сторожевой таймер: наличие сторожевого таймера повышает надежность системы, автоматически перезагружая модуль в случае сбоев.
• Габаритные размеры: компактные размеры 31 x 115 x 91 мм и монтаж в контроллер позволяют экономить пространство в распределительных шкафах и упрощают установку.

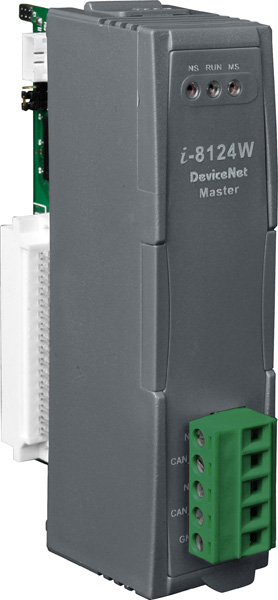

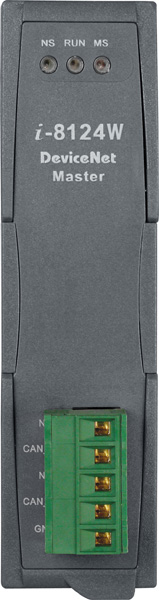

• Светодиодные индикаторы: индикаторы NS, RUN и MS обеспечивают визуальный контроль состояния модуля и упрощают диагностику.
• Рабочие условия: модуль функционирует в диапазоне температур от -25°C до +75°C и при влажности от 10% до 90% без образования конденсата, что делает его подходящим для эксплуатации в различных климатических условиях.

Модуль I-8124W-G CR находит применение в различных областях промышленности, включая автоматизацию производственных процессов, системы управления оборудованием, мониторинг и управление энергопотреблением, а также в системах безопасности. Он предназначен для интеграции с промышленными контроллерами, поддерживающими протокол DeviceNet, и может быть использован в сочетании с другими модулями ICP DAS для расширения функциональности системы.

Преимущества модуля I-8124W-G CR включают:

• Высокая производительность: поддержка различных скоростей передачи данных и наличие достаточного объема памяти обеспечивают эффективную обработку и передачу данных.
• Надежность: изоляция, сторожевой таймер и широкий диапазон рабочих температур повышают устойчивость модуля к внешним воздействиям и сбоям.
• Гибкость интеграции: совместимость с протоколом DeviceNet и возможность монтажа в контроллер позволяют легко интегрировать модуль в существующие системы автоматизации.
• Компактность: небольшие габаритные размеры и монтаж в контроллер экономят пространство в распределительных шкафах и упрощают установку.

Модуль I-8124W-G CR является надежным и эффективным решением для интеграции с промышленными контроллерами через протокол DeviceNet, обеспечивая высокую производительность и гибкость в различных приложениях автоматизации.

Основные характеристики:
