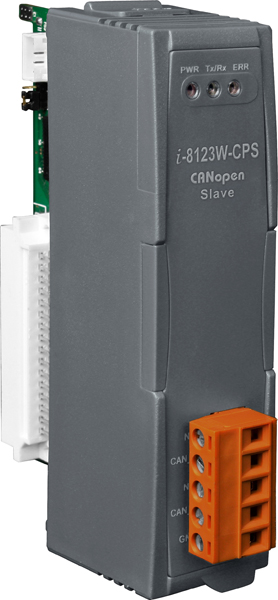

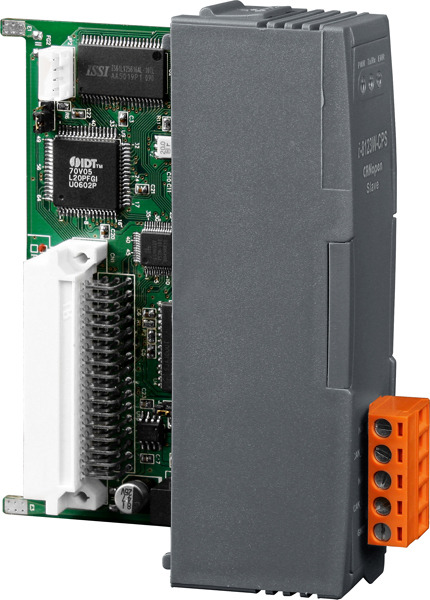

Модуль I-8123W-CPS-G CR 1 Port high performance CANopen slave module

Модуль I-8123W-CPS-G CR от ICP DAS представляет собой высокопроизводительный коммуникационный модуль с одним портом CANopen slave, предназначенный для интеграции в системы автоматизации, требующие надежной и быстрой передачи данных по сети CAN. Этот модуль соответствует стандарту CANopen DS-301 v4.02 и обеспечивает эффективное взаимодействие с управляющими устройствами.

Ключевые технические особенности модуля I-8123W-CPS-G CR включают:

• Производительность: поддержка скорости передачи данных до 1 Мбит/с, что обеспечивает быструю и эффективную коммуникацию в реальном времени.
• Гибкость настройки: возможность динамического отображения PDO (Process Data Object) и поддержка сегментированного протокола SDO (Service Data Object), что позволяет адаптировать систему под специфические требования приложения.
• Защищенность: гальваническая изоляция на стороне CAN с напряжением изоляции 2500 В, обеспечивающая защиту от электрических помех и повышающая надежность работы устройства в промышленных условиях.
• Совместимость: поддержка как протокола Node Guarding, так и Heartbeat Consumer, что повышает устойчивость системы к сбоям и обеспечивает надежный мониторинг состояния узлов сети.
• Буферизация сообщений: наличие буфера на 256 записей для приема сообщений CANopen, что позволяет эффективно обрабатывать большое количество данных и снижает нагрузку на центральный процессор.

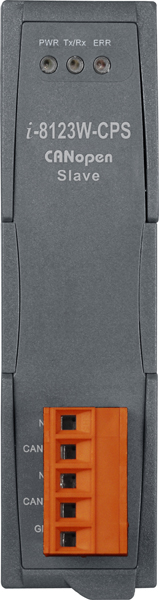

• Индикация состояния: светодиодные индикаторы PWR, Rx/Tx и ERR для визуального контроля за состоянием питания, передачи/приема данных и наличием ошибок.

Модуль I-8123W-CPS-G CR предназначен для использования в различных областях промышленной автоматизации, включая:

• Промышленная автоматизация: интеграция в системы управления технологическими процессами, где требуется надежная и быстрая передача данных между устройствами.
• Строительная автоматизация: управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), освещением и другими инженерными системами зданий.
• Транспорт: применение в системах управления транспортными средствами, включая автобусы, поезда и морские суда, для мониторинга и управления различными подсистемами.
• Встраиваемые системы: использование в качестве интерфейса для встраиваемых контроллеров и устройств, требующих подключения к сети CANopen.

Преимущества модуля I-8123W-CPS-G CR включают:

• Компактные размеры: габариты 31 x 115 x 91 мм позволяют интегрировать модуль в ограниченные пространства без значительных изменений в конструкции системы.
• Широкий диапазон рабочих температур: от -25 до +75 °C, что делает его пригодным для эксплуатации в различных климатических условиях.
• Низкое потребление энергии: всего 2 Вт, что способствует экономии энергии и снижению тепловыделения в системе.
• Простой монтаж: установка в контроллер с помощью винтовых клемм обеспечивает надежное соединение и легкость монтажа.

Модуль I-8123W-CPS-G CR совместим с различными устройствами ICP DAS, такими как WinPAC, ViewPAC и XPAC, что позволяет расширять функциональность существующих систем и интегрировать новые компоненты без значительных изменений в архитектуре. Его использование повышает надежность и эффективность работы промышленных систем, обеспечивая высокоскоростную и безопасную передачу данных по сети CANopen.

Основные характеристики:
