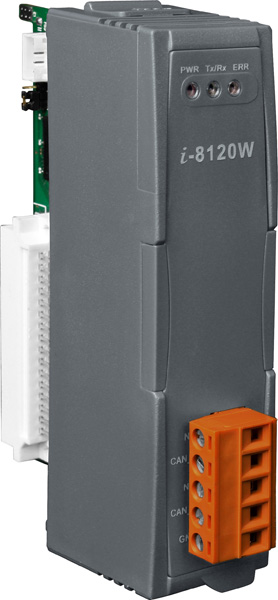

Модуль I-8120W-G CR от ICP DAS представляет собой высокопрофильный интерфейсный модуль с одним программируемым портом CAN, оснащённый 8 КБ динамической RAM (DPRAM). Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжной и гибкой передачи данных по шине CAN.
Ключевые технические особенности модуля I-8120W-G CR включают:
- Порт CAN: один порт, поддерживающий стандарты CAN 2.0A и 2.0B, с максимальной скоростью передачи данных до 1 Мбит/с.
- Память: 8 КБ динамической RAM (DPRAM) для хранения данных, 16 КБ EEPROM для сохранения конфигураций и 512 КБ встроенной Flash-памяти для программного обеспечения.
- Процессор: 16-разрядный процессор 80186 с тактовой частотой 80 МГц, обеспечивающий высокую производительность при низком энергопотреблении.
- Интерфейс передачи данных: параллельная шина, обеспечивающая быструю и надёжную передачу данных между компонентами системы.
- Электропитание: потребляемая мощность 2 Вт, что делает модуль энергоэффективным решением для промышленных приложений.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Защита: изоляция напряжением до 2500 В и защита от электростатического разряда (ESD) до 2 кВ (Class A) по стандарту IEC 61000-4-2, обеспечивающие надёжную работу в промышленных средах.
- Разъём: съёмный 5-контактный блок для подключения к шине CAN, упрощающий монтаж и обслуживание.
- Светодиодные индикаторы: PWR LED, RUN LED и ERR LED для визуального контроля состояния устройства.
Модуль I-8120W-G CR предназначен для использования в системах автоматизации, где требуется интеграция с шиной CAN. Он может быть установлен в контроллеры WinPAC-8000, ViewPAC, XPAC-8000 и другие серии PAC от ICP DAS, обеспечивая расширение функциональности этих устройств. Благодаря возможности программирования пользовательского ПО, модуль позволяет адаптировать его работу под специфические требования различных приложений.
Преимущества модуля I-8120W-G CR включают:
- Гибкость: возможность программирования пользовательского ПО для реализации специфических функций.
- Совместимость: поддержка стандартов CAN 2.0A и 2.0B, что обеспечивает интеграцию с широким спектром устройств, работающих по шине CAN.
- Надёжность: защита от электростатического разряда и изоляция напряжением до 2500 В гарантируют стабильную работу в промышленных условиях.
- Энергоэффективность: низкое потребление энергии (2 Вт) способствует снижению эксплуатационных расходов.
- Универсальность: возможность установки в различные контроллеры ICP DAS расширяет области применения модуля.
Модуль I-8120W-G CR является надёжным и гибким решением для интеграции в системы автоматизации, требующие эффективной и безопасной передачи данных по шине CAN. Его технические характеристики и возможности программирования делают его подходящим для широкого спектра промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 2 Вт |
| Количество последовательных портов | 1 |
| Габаритные размеры, мм | 31 x 91 x 115 |
| Светодиодные индикаторы | PWR LED, RUN LED, ERR LED |
| Количество портов CAN | 1 |
| Интерфейс передачи данных | CAN2.0A/2.0B |
| Тип разъема | Съемный 5-контактный блок |
| Материал корпуса | Пластик |
| Максимальная скорость передачи данных | до 1 Мбит/с |
| Передаваемые сигналы | Data+, Data- |
| Напряжение изоляции, В | 2500 3000 для пост.; 2500 для оптопары |
| Защита ESD (IEC 61000-4-2) | 2 кВ (Class A) |
| Тип шины | Параллельная |
| Память EEPROM | 16 Кб |
| Память SRAM | 512 Кб (две батарейки) |
| Встроенная Flash-память | 512 КБ |
| Процессор | 80186, 80МГц |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Профиль модуля | Высокий профиль |
| Монтаж | В контроллер |
| Скорость передачи данных | до 1 Мбита/сек |
| Контроллер CAN | NXP SJA1000T |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | Клемма |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
