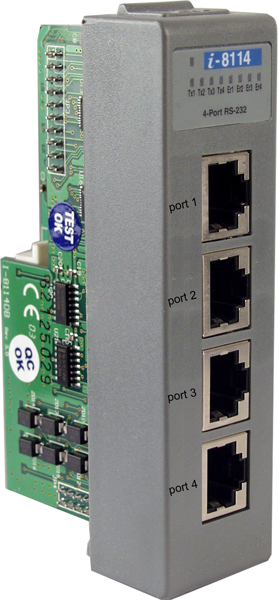

Модуль I-8114/C4-G CR от ICP DAS представляет собой коммуникационный модуль с четырьмя последовательными портами RS-232, предназначенный для интеграции в системы автоматизации и управления. Этот низкопрофильный модуль обеспечивает надежную и эффективную связь между различными устройствами в промышленных приложениях.
Ключевые технические особенности модуля I-8114/C4-G CR включают:
- Количество портов: 4 последовательных порта RS-232, обеспечивающих параллельную передачу данных.
- Скорость передачи данных: поддержка скоростей до 115200 бит/с, что позволяет эффективно передавать данные в реальном времени.
- Контроллер интерфейса: совместимость с контроллером 16C550C, обеспечивающим стабильную работу портов.
- Буфер данных FIFO: наличие внутреннего буфера на 16 байт для каждого порта, что способствует снижению потерь данных при высоких скоростях передачи.
- Защита от электростатических разрядов (ESD): каждый порт оснащен защитой до ±4 кВ, что повышает надежность работы в промышленных условиях.
- Индикация состояния: светодиодные индикаторы для передачи данных (TxD, RxD) и состояния питания, упрощающие диагностику и обслуживание.
- Электропитание: потребление мощности до 0,9 Вт, что способствует энергоэффективности системы.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 5% до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Габаритные размеры: 31 мм в ширину, 63 мм в длину и 114 мм в высоту, что позволяет интегрировать модуль в ограниченные пространства.
Модуль I-8114/C4-G CR предназначен для использования в различных областях промышленности, включая:
- Автоматизация производственных процессов: интеграция с промышленными контроллерами и системами управления для мониторинга и управления оборудованием.
- Системы сбора данных: подключение к датчикам и приборам для передачи данных в центральные системы обработки.
- Интеллектуальные устройства: взаимодействие с интеллектуальными сенсорами, считывателями штрих-кодов и другими периферийными устройствами.
- Сетевые решения: расширение возможностей существующих сетевых инфраструктур за счет добавления дополнительных последовательных портов.
Преимущества модуля I-8114/C4-G CR включают:
- Надежность: защита от электростатических разрядов и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость: поддержка различных параметров передачи данных (бит данных, четность, стоповые биты) позволяет адаптировать модуль под конкретные требования системы.
- Компактность: низкопрофильный дизайн и компактные размеры упрощают интеграцию в ограниченные пространства.
- Энергоэффективность: низкое потребление мощности способствует снижению эксплуатационных расходов.
Модуль I-8114/C4-G CR совместим с различными промышленными контроллерами и системами, оснащенными параллельным интерфейсом ввода/вывода. Для подключения к последовательным устройствам рекомендуется использовать кабели CA-RJ0903, которые входят в комплект поставки. Интеграция модуля в существующие системы автоматизации позволяет расширить функциональность и повысить эффективность процессов без значительных дополнительных инвестиций.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 0.9 Вт |
| Количество последовательных портов | 4 |
| Буфер данных FIFO, байт | 16 |
| Габаритные размеры, мм | 31 x 63 x 114 |
| Светодиодные индикаторы | Передача данных |
| Материал корпуса | Пластик |
| Передаваемые сигналы | TTL: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| Контроллер последовательного интерфейса | 16C550C |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 1.5, 2 |
| Разъем последовательного порта | RJ45 |
| Тип последовательных портов | RS-232 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Тип устройства | Коммуникационный модуль |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Профиль модуля | Низкий профиль |
| Монтаж | В контроллер |
