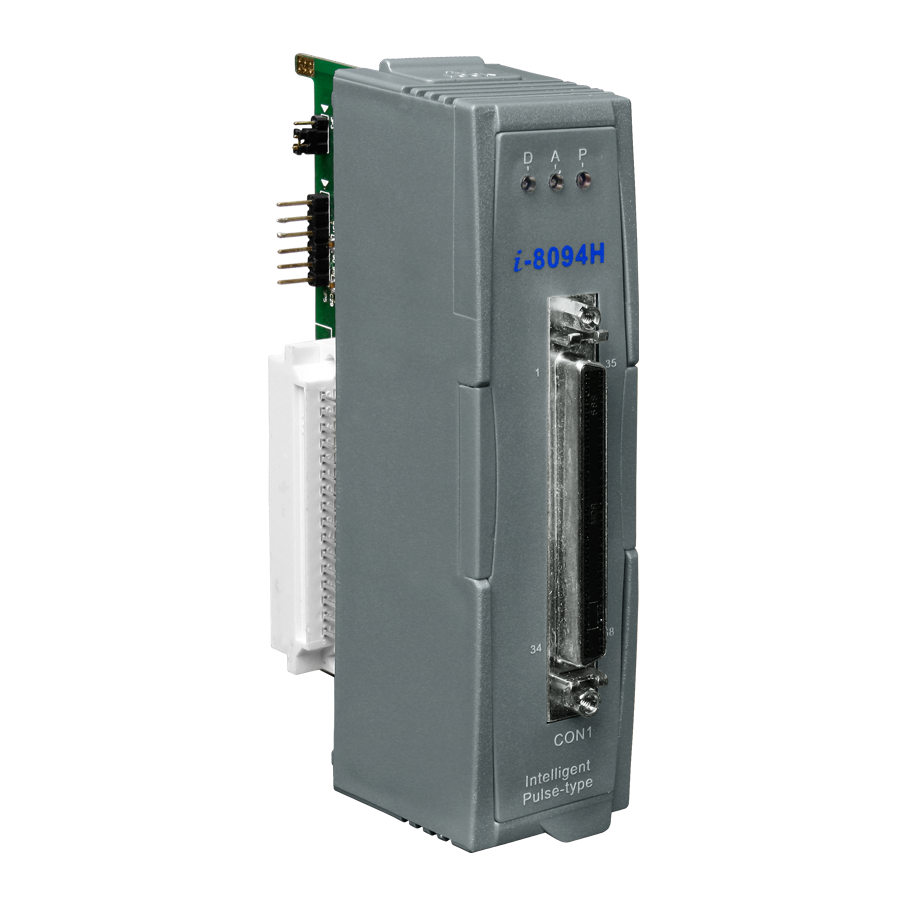

Модуль I-8094H-G от ICP DAS представляет собой высокоскоростной контроллер движения с четырьмя осями, оснащённый встроенным процессором и портом FRnet для расширения возможностей ввода/вывода. Этот модуль предназначен для интеграции в контроллеры серии ICP DAS PAC, обеспечивая эффективное управление сервоприводами и шаговыми двигателями в различных промышленных приложениях.
Ключевые технические особенности модуля I-8094H-G включают:
- Четырёхкоординатное управление: поддержка независимого управления четырьмя осями с максимальной частотой импульсов 4 МГц на каждую ось.
- Встроенный процессор: наличие внутреннего процессора позволяет выполнять операции управления движением без необходимости использования внешнего контроллера, снижая нагрузку на центральный процессор системы.
- Порт FRnet: двухпроводной порт FRnet обеспечивает быструю удалённую передачу данных, позволяя автоматически сканировать до 128 входных и 128 выходных каналов за 2,88 мс, что ускоряет процесс ввода/вывода.
- Интерполяция: поддержка линейной интерполяции до 3 осей и круговой интерполяции 2 осей, обеспечивая точное и плавное движение в сложных траекториях.
- Типы выходных сигналов: возможность выбора между CW/CCW и Pulse/Dir для гибкости в подключении различных типов приводов.
- Режимы энкодера: поддержка CW/CCW и Quadrant Counting для точного отслеживания положения и скорости осей.
- Разрешение счётчика/энкодера: 32 бита, обеспечивающее высокую точность измерений и управления.
- Точность воспроизведения частоты: 1 МГц, что гарантирует стабильную работу системы при высоких скоростях.
- Рабочие условия: широкий диапазон рабочих температур от -20 до +75°C и влажности от 5% до 90% без конденсации, что делает модуль надёжным в различных климатических условиях.
- Напряжение изоляции: 2500 В, обеспечивающее защиту от электрических помех и повышающее надёжность системы.
- Профиль модуля: низкий профиль и пластиковый корпус способствуют компактной установке и эффективному теплоотведению.
Модуль I-8094H-G идеально подходит для применения в системах автоматизации, требующих точного и быстрого управления движением, таких как:
- Системы позиционирования с четырьмя осями;
- Оборудование для лазерной резки и гравировки;
- Машины для сборки и упаковки;
- Роботизированные комплексы;
- Оборудование для тестирования и измерений.
Благодаря встроенному процессору и поддержке FRnet, модуль I-8094H-G обеспечивает высокую производительность и гибкость в интеграции с различными системами автоматизации, что делает его ценным компонентом для предприятий, стремящихся повысить эффективность и точность своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Тип шины | Параллельная |
| Потребление тока | 500 мА @ +5 В |
| Монтаж | В контроллер |
| Рабочая температура, °C | -20 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +85 |
| Напряжение изоляции, В | 2500 |
| Тип шины модуля | Параллельная |
| Частота | 4 МГц |
| Координаты | 4 |
| Разрядность | 32 бита |
| Тип выходного сигнала | CW/CCW Pulse/Dir |
| Напряжение изоляции | 2500 В |
| Режим энкодера | CW/CCW Quadrant Counting |
| Разрешение счетчика/энкодера, бит | 32 |
| Точность воспроизведения частоты | 1 МГц |
| Профиль модуля | Низкий профиль |
| Материал корпуса | Пластик |
