Модуль I-8092F-G High Speed 2-Axis Motion Control Module

Модуль I-8092F-G от ICP DAS представляет собой высокоскоростной двухкоординатный контроллер движения, предназначенный для интеграции в системы автоматизации с параллельной шиной передачи данных. Он обеспечивает независимое управление двумя осями, поддерживая функции линейной и круговой интерполяции, а также программируемые ускорение и замедление с использованием T/S-кривых. Максимальная частота импульсного выхода достигает 4 ММпс для каждой оси, что обеспечивает точное и быстрое управление движением.

Контроллер оснащен 32-битными счетчиками для каждой оси, поддерживающими режимы энкодера CW/CCW и Quadrant Counting. Это позволяет точно отслеживать положение и скорость приводов. Входные сигналы энкодера могут быть представлены в виде фаз A/B или Up/Down, что обеспечивает гибкость при подключении различных типов датчиков. Модуль также поддерживает программируемую автоматическую калибровку для каждой оси, а также программируемые программные ограничения, что повышает безопасность и надежность системы.

Модуль I-8092F-G предназначен для использования в промышленных приложениях, где требуется высокоточное и быстрое управление движением. Он идеально подходит для интеграции в системы автоматизации, где необходимо контролировать два независимых привода, такие как роботизированные системы, автоматизированные линии сборки и другие сложные механизмы. Благодаря поддержке параллельной шины передачи данных и интерфейсу FRnet, модуль обеспечивает быструю и надежную связь с другими компонентами системы, что упрощает процесс интеграции и расширения функциональности системы.

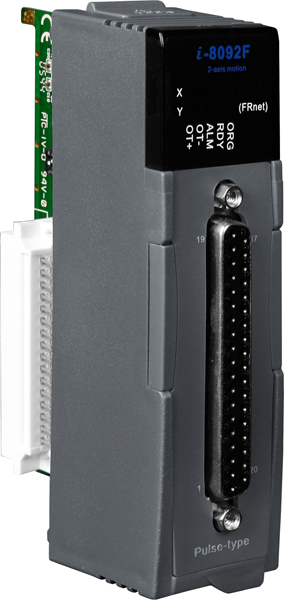

Среди преимуществ I-8092F-G можно отметить низкопрофильный корпус, выполненный из пластика, что облегчает монтаж в ограниченных пространствах. Модуль оснащен разъемом DB37 'папа', обеспечивающим надежное подключение к внешним устройствам. Рабочий диапазон температур от -20 до +75°C и поддержка влажности от 5 до 95% без конденсации позволяют использовать модуль в различных промышленных условиях. Напряжение изоляции 2500 В гарантирует защиту от электрических помех и повышает надежность работы устройства в сложных электрических средах.

Основные характеристики:
