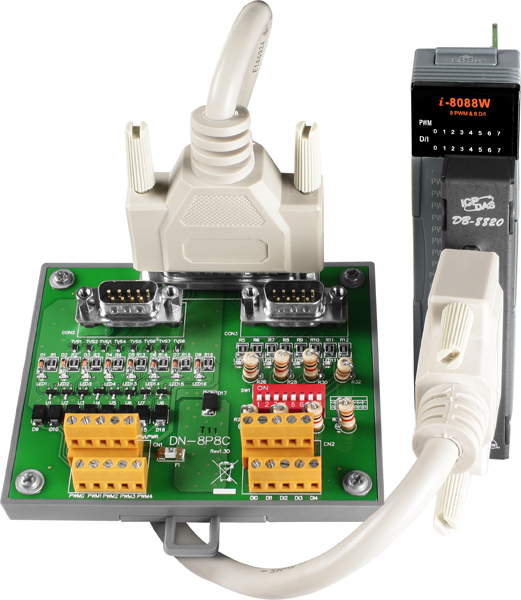

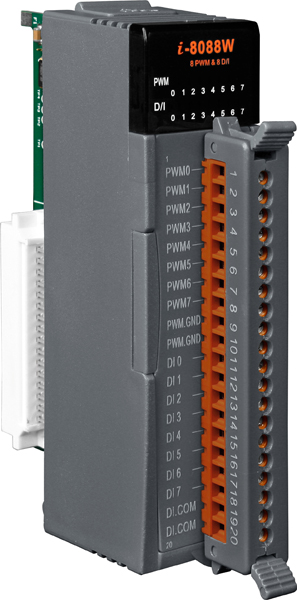

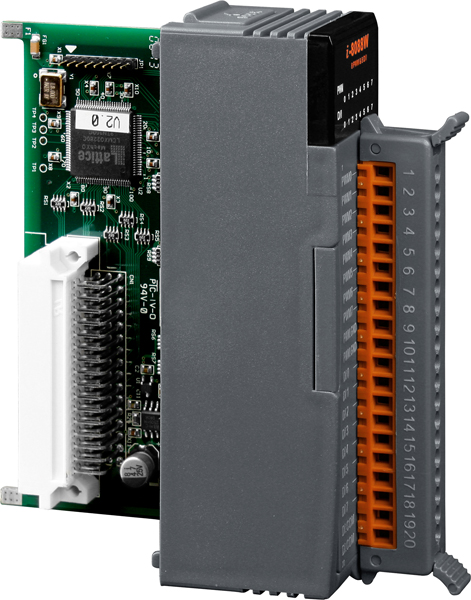

Модуль I-8088W-G CR 8-channel PWM Output And 8-Channel isolated DI Module

Модуль I-8088W-G CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного цифрового ввода и 8 каналами вывода с широтно-импульсной модуляцией (ШИМ). Он предназначен для интеграции в системы автоматизации, требующие точного контроля аналоговых сигналов и надежного сбора цифровых данных.

**Ключевые технические особенности:**

• Выходы ШИМ: 8 каналов с частотой от 10 Гц до 500 кГц (непрерывный режим) и скважностью от 0,1% до 99,9%. Каждый канал поддерживает аппаратный и программный режимы запуска, а также индивидуальный и синхронный режимы работы. Максимальная нагрузка на канал составляет 1 мА.
• Входы цифрового сигнала: 8 каналов с входным сопротивлением 4,7 кОм и напряжением изоляции 3750 В. Напряжение в открытом состоянии варьируется от +5 до +30 В постоянного тока, в закрытом — менее 8 В постоянного тока.
• Питание и монтаж: Модуль питается от 5 В постоянного тока с потреблением тока 40 мА. Он устанавливается непосредственно в контроллер, что обеспечивает компактность и удобство монтажа.
• Условия эксплуатации: Рабочая температура модуля составляет от -20 до +75 °C, а влажность — от 5% до 95% без конденсации. Температура хранения варьируется от -30 до +85 °C.
• Габариты: Размеры модуля — 30 x 102 x 115 мм, что позволяет эффективно использовать его в ограниченных пространствах.

**Области применения и целевая аудитория:**

Модуль I-8088W-G CR предназначен для использования в различных сферах промышленной автоматизации, включая:

• Управление позиционированием и скоростью двигателей: Точные выходы ШИМ позволяют контролировать скорость вращения и позицию двигателей в системах автоматизации.
• Регулировка яркости освещения: Возможность плавного изменения скважности сигнала ШИМ обеспечивает эффективное управление яркостью осветительных приборов.
• Контроль скорости вентиляторов: Модуль позволяет точно регулировать скорость вращения вентиляторов, обеспечивая оптимальные условия работы оборудования.

**Преимущества и совместимость:**

• Автономная генерация ШИМ: Аппаратная генерация сигналов ШИМ без необходимости программного вмешательства повышает надежность и снижает нагрузку на центральный процессор системы.
• Гибкость конфигурации: Возможность настройки каналов ШИМ в индивидуальном или синхронном режиме, а также выбор между аппаратным и программным запуском, позволяет адаптировать модуль под конкретные задачи.
• Высокая изоляция: Напряжение изоляции 3750 В и защита от электростатического разряда (4 кВ) обеспечивают надежную работу в промышленных условиях с высоким уровнем помех.
• Совместимость: Модуль интегрируется с контроллерами ICP DAS, такими как WP-8846-1500-EN и WP-8449-1500-EN, расширяя функциональность системы автоматизации.

Модуль I-8088W-G CR является эффективным решением для задач, требующих точного контроля аналоговых сигналов и надежного сбора цифровых данных в системах промышленной автоматизации.
