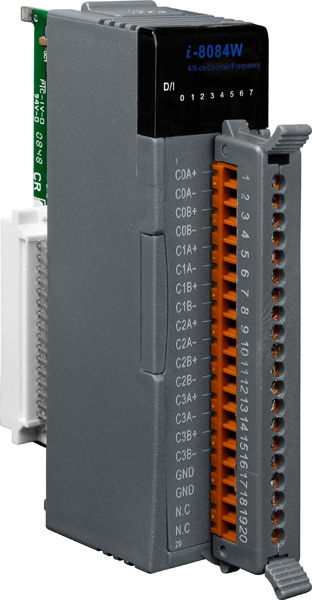

Модуль I-8084W-G CR 4/8-channel Counter/Frequency/Encoder Module

Модуль I-8084W-G CR от компании ICP DAS представляет собой высокоскоростной 32-битный модуль ввода с 4/8 каналами, предназначенный для работы в качестве счетчика, частотомера и энкодера. Устройство оснащено параллельным интерфейсом и обеспечивает изоляцию входных сигналов до 1000 В, что повышает надежность эксплуатации в промышленных условиях.

Ключевые технические особенности модуля I-8084W-G CR включают:

• Многофункциональность: поддержка различных режимов работы, включая 8 каналов счетчика, 8 каналов частотомера, 4 канала инкрементного/дикрементного счетчика, 4 канала счетчика с направлением (Dir/Pulse) и 4 канала фазового счетчика A/B.
• Высокая скорость обработки: минимальная длительность импульса составляет 2 мкс, что позволяет точно измерять высокочастотные сигналы.
• Цифровой фильтр: наличие цифрового фильтра с диапазоном от 1 до 32 767 мкс для устранения помех и повышения точности измерений.
• Гибкость входных сигналов: поддержка изолированных входных сигналов с диапазоном напряжений от 0 до 30 В, что обеспечивает совместимость с различными типами датчиков и устройств.
• Индикаторы состояния: наличие светодиодов для отображения состояния питания и входных сигналов, упрощает диагностику и обслуживание системы.

Модуль I-8084W-G CR предназначен для применения в различных областях промышленной автоматизации, включая:

• Измерение частоты: мониторинг и анализ частотных характеристик сигналов в системах контроля и управления.
• Счетчик импульсов: подсчет количества импульсов в процессах, где требуется точный учет событий или операций.
• Управление движением: использование в системах управления движением, где необходима обработка сигналов от энкодеров для определения положения и скорости объектов.

Преимущества модуля I-8084W-G CR включают:

• Высокая точность: минимальная погрешность воспроизведения частоты составляет ±0,02% ~ ±0,025% для изолированных входов при частоте от 1 Гц до 250 кГц.
• Широкий диапазон рабочих температур: устройство функционирует в температурном диапазоне от -25 до +75 °C, что делает его подходящим для эксплуатации в различных климатических условиях.
• Компактные размеры: габариты модуля составляют 30 x 102 x 115 мм, что облегчает интеграцию в ограниченные пространства оборудования.
• Низкое потребление энергии: потребляемая мощность составляет 1 Вт, что способствует энергоэффективности системы.

Модуль I-8084W-G CR совместим с контроллерами ICP DAS, оснащенными параллельным интерфейсом, и может быть интегрирован в системы автоматизации, требующие точной обработки импульсных сигналов. Его использование повышает надежность и эффективность промышленных процессов, связанных с измерением частоты, подсчетом импульсов и управлением движением.
