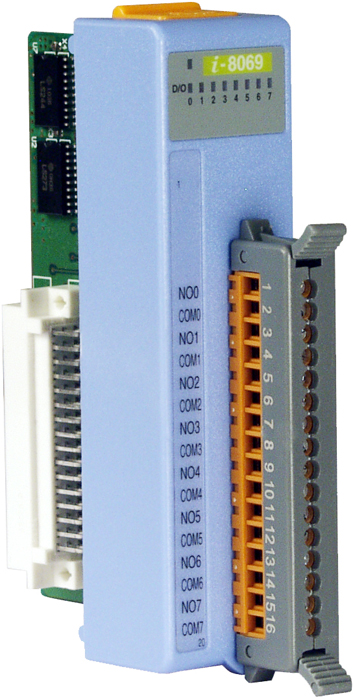

Модуль I-8069 8-channel Photo Mos Realy output module

Модуль I-8069 от ICP DAS представляет собой низкопрофильный модуль дискретного вывода с восемью каналами, оснащёнными твердотельными реле PhotoMOS типа Form A. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и быстрого переключения сигналов без механических частей.

Ключевые технические особенности модуля I-8069 включают:

• Количество каналов: 8 релейных выходов типа Form A.
• Тип реле: Твердотельные реле PhotoMOS, обеспечивающие отсутствие механического износа и повышенную надёжность.
• Время переключения реле: 0,7 мс (типичное значение), что обеспечивает быструю реакцию системы.
• Время восстановления реле: 0,05 мс (типичное значение), минимизируя задержки при переключении.
• Нагрузочная способность: Максимальное рабочее напряжение 350 В при токе до 0,4 А на канал.
• Гальваническая изоляция: Внутреннее изолирование между каналами и системой с выдержкой до 5000 В, что повышает устойчивость к электромагнитным помехам.
• Защита от электростатического разряда (ESD): Каждый канал защищён от ESD до ±4 кВ, соответствуя стандарту IEC 61000-4-2, что снижает риск повреждения от статического электричества.
• Габаритные размеры: Компактные размеры 30 x 88 x 115 мм позволяют интегрировать модуль в ограниченные пространства.
• Потребление энергии: Низкое потребление — 0,5 Вт, что способствует экономии энергии в системе.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 5% до 95% без конденсации обеспечивают надёжную работу в различных промышленных условиях.

Модуль I-8069 предназначен для применения в различных областях промышленной автоматизации, включая:

• Системы управления технологическими процессами, где требуется быстрое и надёжное переключение сигналов.
• Устройства управления промышленным оборудованием, требующие изоляции управляющих сигналов от управляющих цепей.
• Системы мониторинга и управления в условиях повышенных электромагнитных помех, где необходима защита от ESD.
• Интеграция в контроллеры и системы управления с параллельной шиной, обеспечивая расширение функциональности без значительного увеличения габаритов.

Преимущества модуля I-8069 включают:

• Высокая надёжность: Отсутствие механических частей в реле PhotoMOS снижает износ и повышает срок службы устройства.
• Быстрая реакция: Низкое время переключения и восстановления реле обеспечивают оперативное реагирование системы на изменения.
• Защищённость: Гальваническая изоляция и защита от ESD повышают устойчивость модуля к внешним воздействиям и помехам.
• Компактность: Малые габариты позволяют интегрировать модуль в ограниченные пространства без значительного увеличения размеров системы.
• Энергоэффективность: Низкое потребление энергии способствует экономии и снижению эксплуатационных расходов.

Модуль I-8069 совместим с контроллерами и системами управления, использующими параллельную шину для подключения периферийных устройств. Для обеспечения корректной работы рекомендуется учитывать технические характеристики и условия эксплуатации при интеграции модуля в систему.

Основные характеристики:
