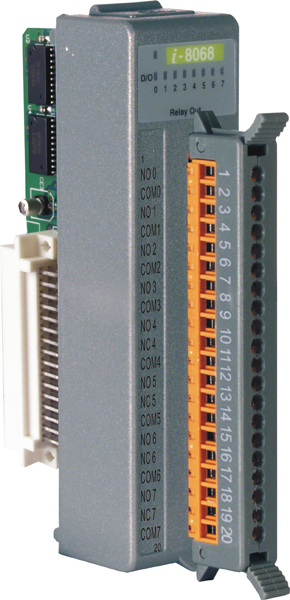

Модуль I-8068-G CR от компании ICP DAS представляет собой устройство с 8 каналами дискретного релейного вывода, предназначенное для интеграции в системы автоматизации и управления. Модуль оснащён четырьмя силовыми реле типа Form A и четырьмя типа Form C, что обеспечивает гибкость в подключении различных типов нагрузок.
Ключевые технические особенности модуля включают:
- Рабочие напряжения: переменный ток 5–110 В при токе до 0,5 А и постоянный ток 0–30 В при токе до 1 А.
- Время переключения реле: максимальное время включения составляет 7 мс, а время восстановления — 3 мс, что обеспечивает быструю реакцию системы.
- Износостойкость реле: механический ресурс достигает 10 миллионов циклов, а электрический — 500 тысяч циклов при 30 В и 1 А, что гарантирует долговечность и надёжность работы устройства.
- Габаритные размеры: 30 мм в ширину, 88 мм в длину и 115 мм в высоту, что позволяет эффективно использовать пространство в распределительных щитах и шкафах управления.
- Потребление энергии: 2,4 Вт при напряжении 5 В, что способствует энергоэффективности системы.
- Температурный диапазон: рабочая температура от –25 до +75 °C и температура хранения от –30 до +75 °C, что расширяет возможности применения модуля в различных климатических условиях.
- Влажность: рабочая влажность от 5% до 95% без конденсации, что обеспечивает стабильную работу устройства в условиях повышенной влажности.
Модуль I-8068-G CR предназначен для использования в системах автоматизации, где требуется управление различными типами нагрузок, включая освещение, обогревательные системы, насосы и другие устройства. Он может быть интегрирован в распределительные щиты, шкафы управления и другие элементы автоматизированных систем управления для обеспечения надёжного и быстрого переключения нагрузок.
Преимущества модуля включают:
- Гибкость подключения: наличие различных типов реле (Form A и Form C) позволяет подключать как нормально открытые, так и нормально закрытые контакты, обеспечивая совместимость с широким спектром устройств.
- Компактность: низкий профиль модуля позволяет экономить пространство при монтаже в ограниченных по размеру распределительных щитах и шкафах.
- Надёжность: высокая износостойкость реле гарантирует долговечность и минимизирует необходимость в техническом обслуживании.
- Универсальность: широкий диапазон рабочих температур и влажности расширяет возможности применения модуля в различных климатических условиях.
Модуль I-8068-G CR совместим с контроллерами ICP DAS, оснащёнными параллельной шиной, что обеспечивает простоту интеграции в существующие системы автоматизации. Для подключения сигналов используются клеммные колодки под винт, что упрощает процесс монтажа и обслуживания устройства.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Индикаторы ввода/вывода | 8 индикаторов релейного вывода |
| Потребление тока | 2.4 Вт |
| Количество каналов релейного вывода | 8 |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор питания |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Тип шины модуля | Параллельная |
| Тип каналов | Релейный вывод |
| Тип устройства | Модуль дискретного вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
| Время переключения реле | 7 мс |
| Рабочее напряжение | 5 ~ 110 В пер. @ 0.5 А; 0 ~ 30 В пост. @ 1 А |
| Тип каналов релейного вывода | Силовое реле (Form A × 4, Form C × 4) |
| Время восстановления | 3 мс |
| Механическая износостойкость | 10000000 переключений |
| Электрическая износостойкость | 500000 переключений |
| Нагрузочная способность реле | 1 А |
