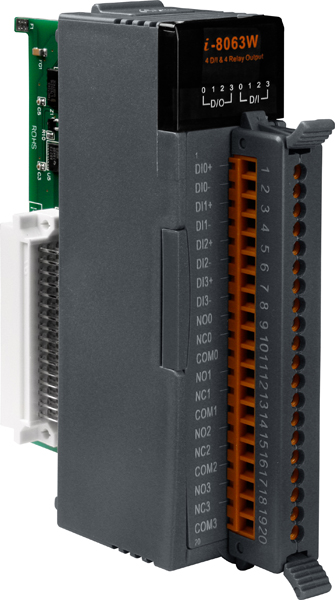

Модуль I-8063W-G CR 4DI Isolated and 4DO Relay Module

Модуль I-8063W-G CR от компании ICP DAS представляет собой устройство с четырьмя изолированными цифровыми входами и четырьмя релейными выходами типа Form C, предназначенное для расширения функциональности промышленных контроллеров. Этот модуль обеспечивает надежную и эффективную интеграцию в системы автоматизации, требующие изоляции сигналов и управления различными устройствами.

Ключевые технические особенности модуля I-8063W-G CR включают:

• Цифровые входы: 4 изолированных дифференциальных канала с входным сопротивлением 3 кОм и мощностью 0,5 Вт. Напряжение в открытом состоянии составляет +10 ~ +30 В постоянного тока, в закрытом — до +4 В постоянного тока.
• Релейные выходы: 4 канала с силовыми реле типа Form C, способные переключать токи до 5 А при 30 В постоянного тока и 3 А при 277 В переменного тока. Время переключения реле — до 10 мс, время восстановления — до 5 мс. Механическая износостойкость реле достигает 10 миллионов циклов, электрическая — 500 тысяч циклов при 30 В постоянного тока и 2 А.
• Изоляция и защита: Гальваническая изоляция между входами и выходами составляет 3750 В постоянного тока, защита от электростатического разряда — 4 кВ, защита от электромагнитных помех — 4000 В постоянного тока, сопротивление изоляции — минимум 100 МОм при 500 В постоянного тока.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C, рабочая влажность от 5 до 95% без конденсации.
• Питание и монтаж: Потребление тока — 2 Вт, монтаж осуществляется в контроллер с использованием параллельной шины и клемм под винт для подключения сигналов.

Модуль I-8063W-G CR находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: Управление системами освещения, отопления и вентиляции с обеспечением изоляции сигналов для повышения надежности.
• Фабричная автоматизация: Интеграция с промышленными контроллерами для мониторинга и управления производственными процессами.
• Автоматизация машин: Управление различными машинами и оборудованием с использованием релейных выходов для включения/выключения устройств.
• Удаленное обслуживание и диагностика: Сбор и передача данных с удаленных объектов для анализа и технического обслуживания.
• Тестирование оборудования: Использование в качестве интерфейса для подключения тестируемых устройств к системе управления.

Преимущества модуля I-8063W-G CR включают:

• Высокая степень изоляции: Обеспечивает защиту от помех и повышает надежность системы.
• Гибкость подключения: Возможность выбора типа цифрового входа (sink или source) через соединения проводов.
• Индикация состояния: 8 светодиодных индикаторов для мониторинга статуса входов и выходов.
• Устойчивость к внешним воздействиям: Защита от электростатического разряда и электромагнитных помех, что делает модуль подходящим для работы в сложных промышленных условиях.

Модуль I-8063W-G CR совместим с контроллерами ICP DAS, оснащенными параллельной шиной, и может быть интегрирован в существующие системы автоматизации для расширения их функциональности и повышения надежности.

Основные характеристики:
