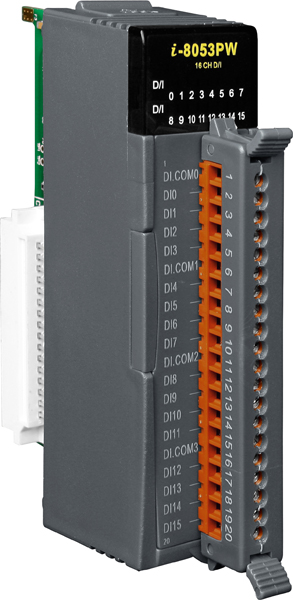

Модуль I-8053PW-G CR от ICP DAS представляет собой устройство с 16 изолированными цифровыми входами, оснащёнными фильтром нижних частот. Он предназначен для интеграции в системы автоматизации, требующие надёжного сбора и обработки цифровых сигналов в промышленных условиях.
Ключевые технические особенности модуля включают:
- Количество каналов: 16 цифровых входов с возможностью работы в режимах "сухой" и "мокрый" контакт, поддерживающие как Sink, так и Source конфигурации.
- Входное сопротивление: 3 кОм при мощности 0,25 Вт, обеспечивающее совместимость с различными типами датчиков и устройств.
- Уровни напряжения: Входное напряжение в состоянии "включено" составляет +19 ~ +30 В постоянного тока, в состоянии "выключено" — до +11 В постоянного тока, что соответствует стандартам для промышленных цифровых входов.
- Фильтрация сигналов: Время отклика фильтра нижних частот на переходы с "выключено" в "включено" и наоборот можно настроить в диапазоне от 1 до 70 мс с помощью джампера или параметров процессора, что позволяет адаптировать модуль под специфические требования системы.
- Гальваническая изоляция: Внутреннее изолирование между полем и логикой достигает 3750 В переменного тока, обеспечивая защиту от электромагнитных помех и повышая надёжность работы в сложных промышленных средах.
- Защита от электростатического разряда (ESD): Каждый канал оснащён защитой от ESD на уровне 4 кВ, что повышает устойчивость модуля к внешним воздействиям.
- Питание: Модуль потребляет 0,45 Вт при напряжении 5 В, что способствует эффективному использованию энергии в системах с ограниченными ресурсами.
- Условия эксплуатации: Рабочая температура модуля составляет от -25 до +75 °C, а температура хранения — от -30 до +85 °C, что делает его пригодным для использования в различных климатических условиях.
- Размеры: Компактные габариты 30 x 102 x 115 мм позволяют интегрировать модуль в ограниченные пространства оборудования.
Модуль I-8053PW-G CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг состояния оборудования, системы сигнализации и контроля доступа. Его высокая степень изоляции и защита от электростатических разрядов делают его идеальным для эксплуатации в средах с повышенным уровнем электромагнитных помех.
Преимущества модуля включают:
- Надёжность: Высокая степень изоляции и защита от ESD обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость настройки: Возможность выбора времени отклика фильтра нижних частот позволяет адаптировать модуль под специфические требования системы.
- Компактность: Компактные размеры облегчают интеграцию модуля в ограниченные пространства оборудования.
- Энергоэффективность: Низкое потребление энергии способствует эффективному использованию ресурсов в системах с ограниченным энергоснабжением.
Модуль I-8053PW-G CR совместим с контроллерами ICP DAS, оснащёнными параллельной шиной, и может быть интегрирован в системы, использующие протокол DCON. Для подключения сигналов предусмотрены клеммные колодки, обеспечивающие надёжное и удобное соединение с внешними устройствами.
В заключение, модуль I-8053PW-G CR от ICP DAS представляет собой надёжное и гибкое решение для сбора цифровых сигналов в промышленных системах автоматизации, обеспечивая высокую степень изоляции, защиту от электростатических разрядов и возможность настройки параметров фильтрации сигналов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Индикаторы ввода/вывода | 16 индикаторов дискретного ввода |
| Потребление тока | 0.45 Вт |
| Тип каналов дискретного ввода | входы с общим '+'/с общим '-' |
| Входное сопротивление | 3 кОм, 0.25 Вт |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | +11 В пост. макс. |
| Напряжение в открытом состоянии | +19 ~ +30 В пост. |
| Время отклика ФНЧ | OFF -> ON 1 мс ~ 70 мс (выбирается джамперомt) или настройка ЦПУ ON -> OFF 1 мс ~ 70 мс (выбирается джамперомt) или настройка ЦПУ |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор питания |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Тип шины модуля | Параллельная |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
