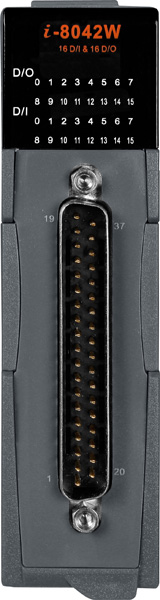

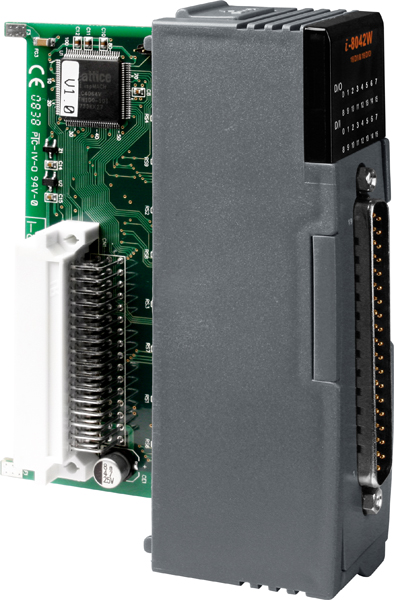

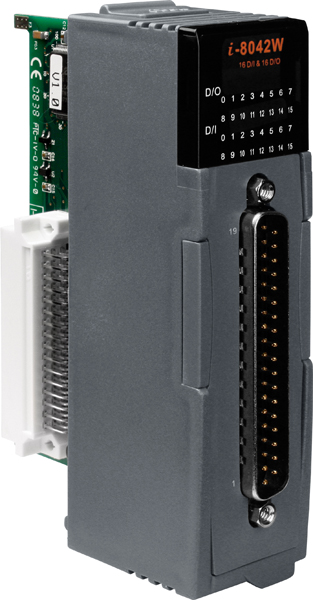

Модуль I-8042W-G CR Isolated 16-channel digital Input & 16-channel digital output module

Модуль I-8042W-G CR от компании ICP DAS представляет собой высокопрофильный модуль дискретного ввода-вывода, оснащённый 16 каналами цифрового ввода и 16 каналами цифрового вывода. Устройство предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного обмена сигналами между различными компонентами.

Ключевые технические особенности модуля включают:

• Гальваническая изоляция: 3750 В постоянного тока между полем и логикой, обеспечивающая защиту от помех и повышенную надёжность работы системы.
• Защита от электростатического разряда (ESD): каждый канал оснащён защитой до ±4 кВ, что минимизирует риск повреждения устройства при воздействии статического электричества.
• Типы входных каналов: возможность выбора между входами с общим контактом для всех каналов (sink) и входами с отдельным контактом для каждого канала (source), что повышает гибкость подключения.
• Входное сопротивление: 3 кОм при мощности 0,33 Вт, обеспечивающее совместимость с различными источниками сигналов.
• Выходные каналы: 16 каналов с открытым коллектором (sink), поддерживающие максимальную нагрузку до 100 мА на канал и напряжение нагрузки от +5 до +30 В постоянного тока.
• Потребление энергии: максимальное потребление составляет 1,5 Вт, что способствует эффективному использованию ресурсов системы.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 5 до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Габаритные размеры: 30 x 85 x 114 мм, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.

Модуль I-8042W-G CR находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация производственных процессов: для сбора и передачи сигналов от датчиков и исполнительных механизмов.
• Управление промышленным оборудованием: интеграция в системы управления для мониторинга и контроля состояния устройств.
• Системы диспетчерского управления: использование в качестве интерфейса между центральным контроллером и полевыми устройствами.
• Строительная автоматизация: управление системами освещения, отопления и вентиляции в зданиях.
• Пищевое и напитковое производство: мониторинг технологических процессов и обеспечение их автоматизации.
• Полупроводниковая промышленность: контроль процессов производства и тестирования полупроводниковых компонентов.
• Системы управления контролем: интеграция в системы контроля доступа и безопасности.

Преимущества модуля I-8042W-G CR включают:

• Высокая степень изоляции: защита от помех и статического электричества повышает надёжность работы системы.
• Гибкость подключения: возможность выбора типа входных каналов и поддержка различных уровней напряжения на выходах.
• Компактность: небольшие габариты облегчают монтаж в ограниченных пространствах.
• Широкий диапазон рабочих температур: возможность эксплуатации в различных климатических условиях.
• Низкое потребление энергии: эффективное использование ресурсов системы.

Модуль I-8042W-G CR совместим с контроллерами ICP DAS, оснащёнными параллельной шиной, что обеспечивает простоту интеграции в существующие системы автоматизации. Его использование способствует повышению эффективности и надёжности промышленных приложений, требующих изолированного ввода и вывода цифровых сигналов.

Основные характеристики:
