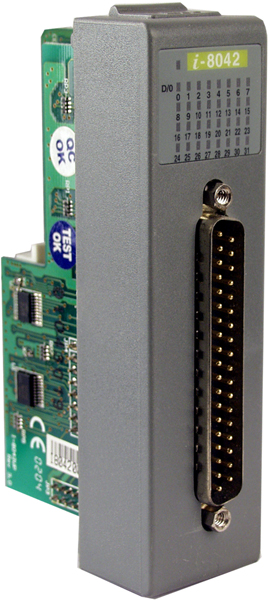

Модуль I-8042-G CR от компании ICP DAS представляет собой устройство с 16 каналами дискретного ввода (DI) и 16 каналами дискретного вывода (DO), оснащённое гальванической изоляцией. Он предназначен для расширения возможностей промышленных контроллеров, обеспечивая эффективное управление цифровыми сигналами в автоматизированных системах.
**Ключевые технические особенности:**
- Габаритные размеры: 30 x 72 x 114 мм, что позволяет интегрировать модуль в ограниченные пространства.
- Типы каналов: 16 каналов дискретного ввода с общим «+» или «-» и 16 каналов дискретного вывода с открытым коллектором, изолированным с общим «+».
- Входное сопротивление: 3 кОм при мощности 0,33 Вт, обеспечивающее совместимость с различными источниками сигналов.
- Напряжение в открытом состоянии: от +3,5 до +30 В постоянного тока для входных каналов, что расширяет диапазон применяемых устройств.
- Напряжение в закрытом состоянии: до +1 В постоянного тока для входных каналов, минимизируя вероятность ложных срабатываний.
- Максимальная нагрузка на канал вывода: 100 мА, что позволяет управлять различными исполнительными механизмами.
- Потребление тока: 1,5 Вт, обеспечивая энергоэффективность при работе устройства.
- Температурный диапазон: рабочая температура от -25 до +75°C и температура хранения от -30 до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Рабочая влажность: от 5% до 95% без образования конденсата, что расширяет области применения в условиях повышенной влажности.
- Материал корпуса: пластик, обеспечивающий лёгкость и надёжность конструкции.
- Монтаж: встраиваемый в контроллер, что упрощает процесс интеграции в существующие системы.
- Тип разъёма: DB37 «папа», обеспечивающий надёжное соединение с внешними устройствами.
- Тип шины модуля: параллельная, что способствует быстрому обмену данными между компонентами системы.
**Области применения и целевая аудитория:**
Модуль I-8042-G CR предназначен для использования в промышленных автоматизированных системах, где требуется управление и мониторинг цифровых сигналов. Он идеально подходит для интеграции в системы управления технологическими процессами, системы сбора данных и другие приложения, требующие надёжного и эффективного цифрового ввода/вывода. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием автоматизированных систем, а также компании, специализирующиеся на разработке и внедрении промышленных решений.
**Преимущества и совместимость:**
- Гальваническая изоляция: повышает надёжность системы, предотвращая влияние помех и обеспечивая защиту от коротких замыканий.
- Компактные размеры: позволяют интегрировать модуль в ограниченные пространства, сохраняя при этом высокую функциональность.
- Широкий диапазон рабочих температур и влажности: обеспечивают стабильную работу устройства в различных эксплуатационных условиях.
- Совместимость: модуль легко интегрируется с контроллерами ICP DAS и другими промышленными системами, поддерживающими параллельную шину и разъём DB37.
Модуль I-8042-G CR является надёжным и эффективным решением для расширения возможностей промышленных контроллеров, обеспечивая гибкость и адаптивность в различных приложениях автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 72 x 114 |
| Индикаторы ввода/вывода | 32 индикатора дискретного вывода |
| Потребление тока | 1.5 Вт |
| Тип каналов дискретного ввода | входы с общим '+'/с общим '-' |
| Входное сопротивление | 3 кОм, 0.33 Вт |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | +1 В пост. макс. |
| Напряжение в открытом состоянии | +3.5 ~ +30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор питания |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Тип шины модуля | Параллельная |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 16 |
| Максимальная нагрузка на канал | 100 мА |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный, с общим “+” |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип разъема | DB37 'папа' |
| Профиль модуля | Низкий профиль |
