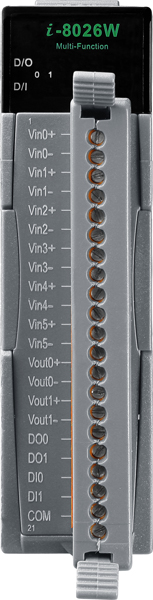

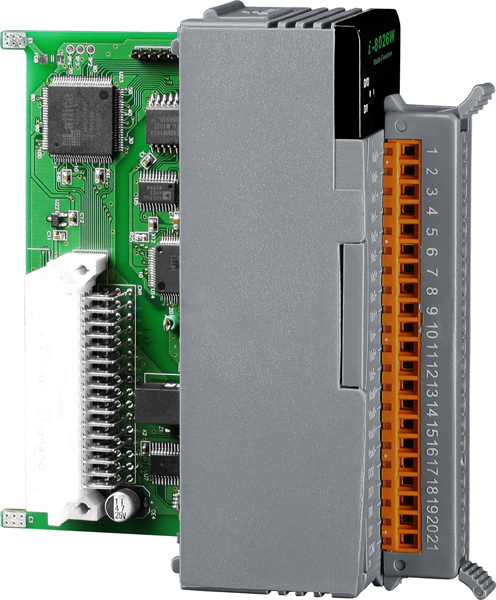

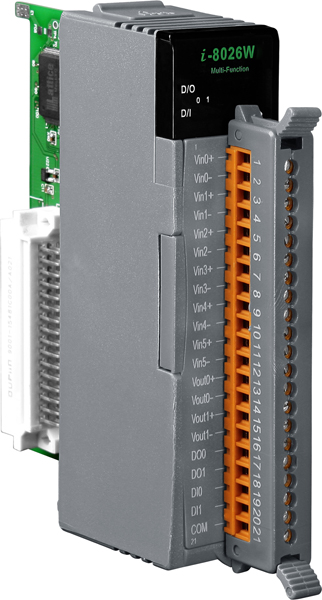

Модуль I-8026W-G CR 6-channel Analog Input, 2-channel Analog Output, 2-channel Digital Input and 2-c

Модуль I-8026W-G CR от компании ICP DAS представляет собой высокопрофильный модуль ввода-вывода, предназначенный для интеграции в контроллеры серии i-8000. Устройство оснащено 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, что обеспечивает гибкость в решении различных задач промышленной автоматизации.

Ключевые технические особенности модуля включают:

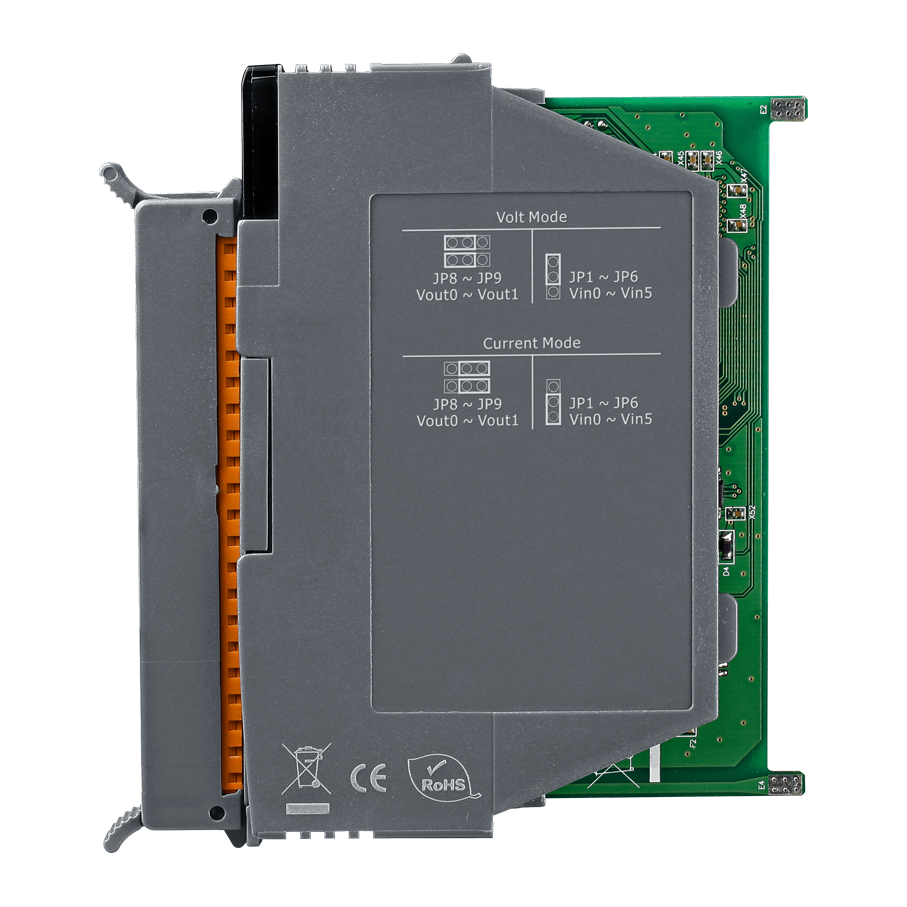

• Аналоговый ввод: 6 каналов с разрешением 12 бит и частотой дискретизации до 9 кГц. Диапазоны входных сигналов по напряжению: ±1,25 В, ±2,5 В, ±5 В, ±10 В; по току: ±20 мА (выбирается джампером). Входное сопротивление более 2 МОм. Каждый канал может быть индивидуально настроен, обеспечивая защиту от перенапряжения до 240 В.
• Аналоговый вывод: 2 канала с разрешением 12 бит. Диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0–5 В, 0–10 В; по току: 0–20 мА (выбирается джампером). Нагрузочная способность выхода по напряжению составляет 10 В при 20 мА. Каждый канал поддерживает индивидуальную настройку.
• Дискретный ввод: 2 канала с типом подключения «влажный контакт» и возможностью работы как в режиме источника, так и приемника. Напряжение в открытом состоянии: +10–30 В постоянного тока; в закрытом состоянии: до +4 В постоянного тока.
• Дискретный вывод: 2 канала с типом «открытый коллектор», изолированные, максимальная нагрузка на канал — 100 мА. Напряжение нагрузки: +5–30 В постоянного тока.
• Защита: Изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала; защита от пробоя по воздуху: ±8 кВ.
• Условия эксплуатации: Рабочая температура: от -25 до +75 °C; температура хранения: от -30 до +80 °C; рабочая влажность: 5–95% без образования конденсата.
• Электропитание: Потребление тока — не более 1,8 Вт.
• Габаритные размеры: 30 x 102 x 115 мм.

Модуль I-8026W-G CR предназначен для применения в системах промышленной автоматизации, где требуется надежный и гибкий интерфейс для сбора и передачи данных. Он идеально подходит для интеграции в контроллеры серии i-8000, обеспечивая расширение функциональности и повышение эффективности работы системы. Благодаря индивидуальной настройке каналов и защите от перенапряжений, модуль обеспечивает стабильную работу в различных условиях эксплуатации.

Преимущества модуля I-8026W-G CR:

• Гибкость в настройке входных и выходных сигналов, что позволяет адаптировать устройство под конкретные требования проекта.
• Высокая степень защиты от перенапряжений и электростатических разрядов, обеспечивающая надежность работы в промышленных условиях.
• Компактные размеры и возможность интеграции в контроллеры серии i-8000, что упрощает монтаж и экономит пространство в распределительных щитах.

Модуль I-8026W-G CR является надежным решением для расширения функциональности систем промышленной автоматизации, обеспечивая высокую гибкость и защиту в работе с различными типами сигналов.

Основные характеристики:
