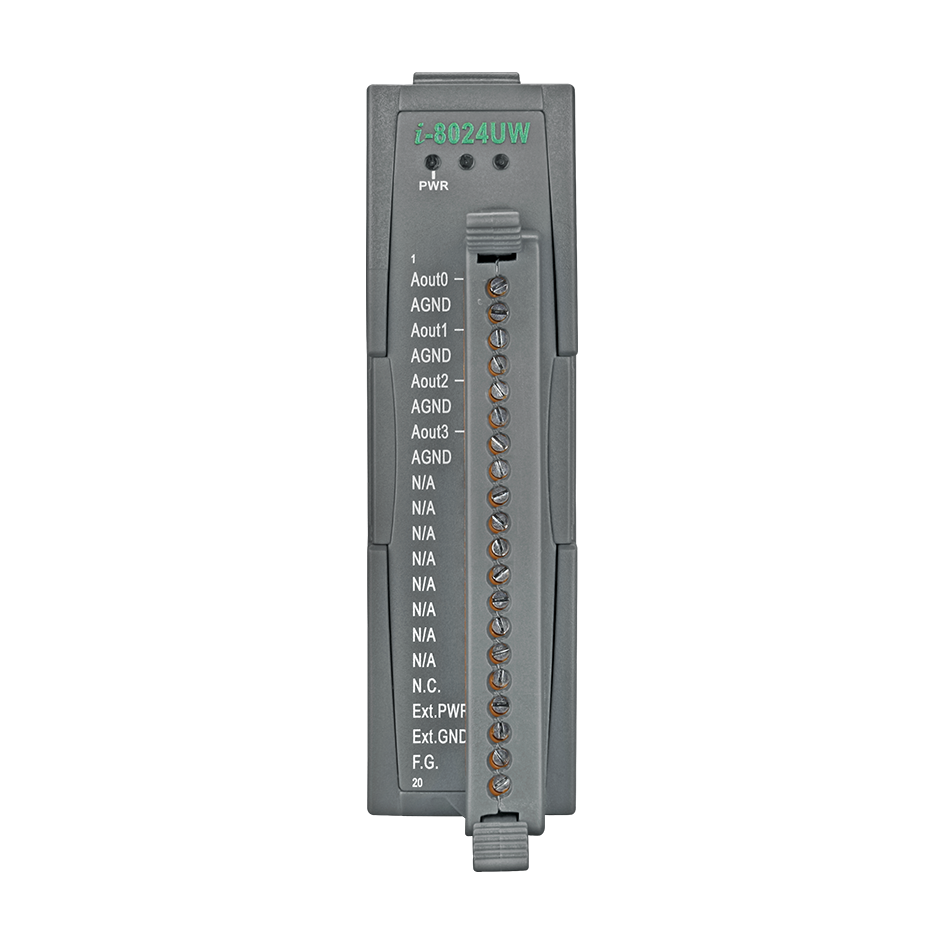

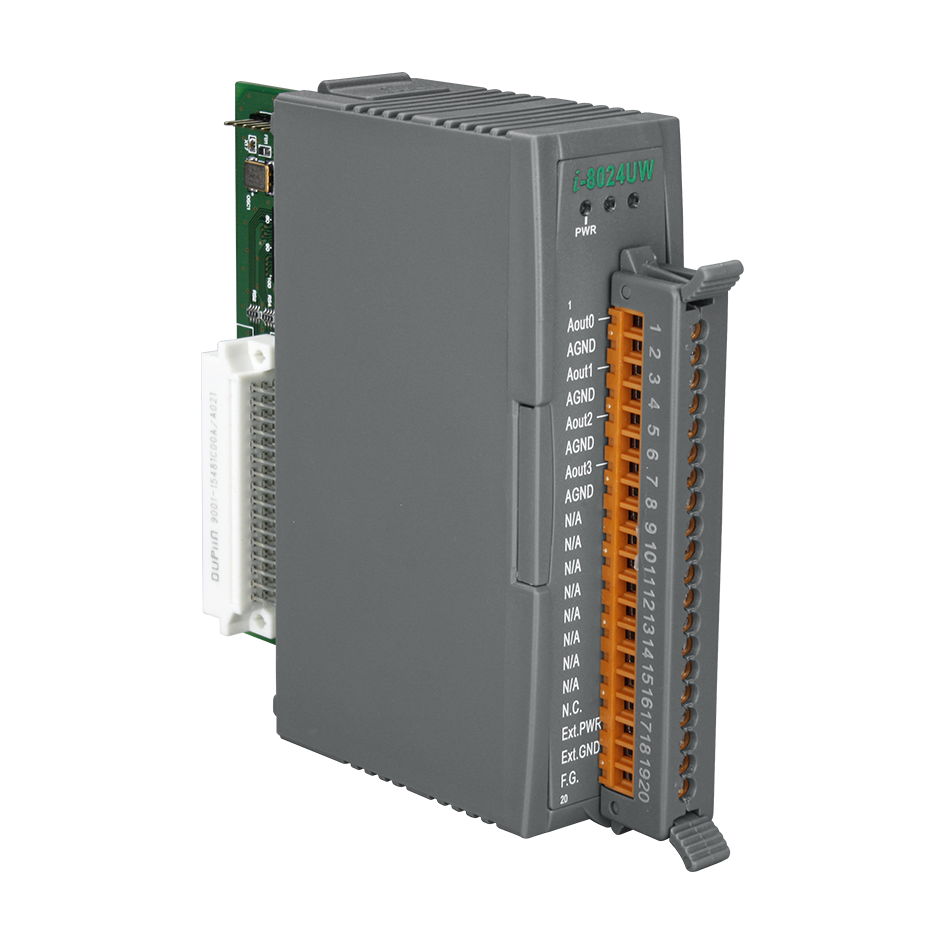

Модуль I-8024UW-G CR от ICP DAS представляет собой высококачественное устройство с четырьмя изолированными каналами аналогового вывода, предназначенное для интеграции в промышленные системы автоматизации и управления. Этот модуль обеспечивает точное и надежное преобразование цифровых сигналов в аналоговые, что делает его идеальным для применения в различных областях промышленности.
**Ключевые технические особенности:**
- Количество каналов ЦАП: 4
- Разрешение ЦАП: 16 бит
- Диапазон выходных сигналов по напряжению: ±10 В
- Диапазон выходных сигналов по току: 0 ~ 20 мА
- Точность ЦАП: ±0.1% от полного диапазона для выхода по напряжению; ±0.2% от полного диапазона для выхода по току
- Температурный дрейф шкалы: ±20 ppm/°C
- Температурный дрейф нуля: по напряжению: ±30 мкВ/°C; по току: ±0.2 мкА/°C
- Нагрузочная способность выхода по напряжению: 10 В при 20 мА
- Нагрузочная способность выхода по току: при внешнем напряжении 24 В: 1050 Ом
- Изоляция каналов внутренней логики: 3000 В постоянного тока
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала
- Потребление тока: 0.4 А при 5 В постоянного тока (2 Вт ±5%)
- Рабочая температура: от -25 до +75 °C
- Температура хранения: от -30 до +75 °C
- Рабочая влажность: 5 ~ 95%, без образования конденсата
- Габаритные размеры: 115 x 30 x 102 мм
- Материал корпуса: пластик
- Монтаж: в контроллер
- Тип разъема: клеммы под винт
- Тип шины модуля: параллельная
- Системные индикаторы: 1 индикатор питания
- Защита от неверной полярности: есть
- Установка безопасного значения: есть
- Установка значения при подаче питания: есть
- Напряжение изоляции: 3000 В
- Профиль модуля: высокий
**Области применения и целевая аудитория:**
Модуль I-8024UW-G CR предназначен для использования в промышленных системах автоматизации, где требуется точное управление аналоговыми сигналами. Он идеально подходит для интеграции в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сбора и обработки данных. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием промышленных автоматизированных систем, а также компании, специализирующиеся на разработке и внедрении решений в области промышленной автоматизации.
**Преимущества и совместимость:**
- Высокая точность и стабильность: благодаря 16-битному разрешению и низкому температурному дрейфу, модуль обеспечивает высокую точность и стабильность выходных сигналов, что критично для точных процессов управления.
- Широкий диапазон рабочих температур: возможность эксплуатации в температурном диапазоне от -25 до +75 °C позволяет использовать модуль в различных климатических условиях.
- Защищенность: наличие защиты от электростатического разряда (ESD) и изоляции каналов внутренней логики обеспечивает надежную работу устройства в промышленных средах с высоким уровнем электромагнитных помех.
- Удобство монтажа: компактные габаритные размеры и возможность монтажа в контроллер упрощают интеграцию модуля в существующие системы.
- Совместимость: модуль оснащен параллельной шиной и клеммами под винт, что обеспечивает легкую интеграцию с различными промышленными контроллерами и системами автоматизации.
Модуль I-8024UW-G CR от ICP DAS представляет собой надежное и высокоточное решение для преобразования цифровых сигналов в аналоговые в промышленных системах, обеспечивая высокую производительность и долговечность в различных условиях эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 115 x 30 x 102 |
| Потребление тока | 0.4 А при 5 В пост. = 2Вт ,+/- 5% |
| Температурный дрейф шкалы | ±20ppm/°C |
| Температурный дрейф нуля | По напряжению: ±30 мкВ/°C, По току: ±0.2 мкА/°C |
| Количество каналов ЦАП | 4 |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор питания |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Тип шины модуля | Параллельная |
| Нагрузочная способность выхода по току | При внешнем напряжении 24 В: 1050 Ом |
| Установка безопасного значения | Есть |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Сопротивление нагрузки | ±1% от полного диапазона |
| Установка значения при подаче питания | Есть |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона для выхода по напряжению ±0.2% от полного диапазона для выхода по току |
| Разрешение ЦАП | 16 бит |
| Напряжение изоляции, В | 3000 |
| Тип каналов | Аналоговый вывод |
| Тип устройства | Модуль аналогового ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
