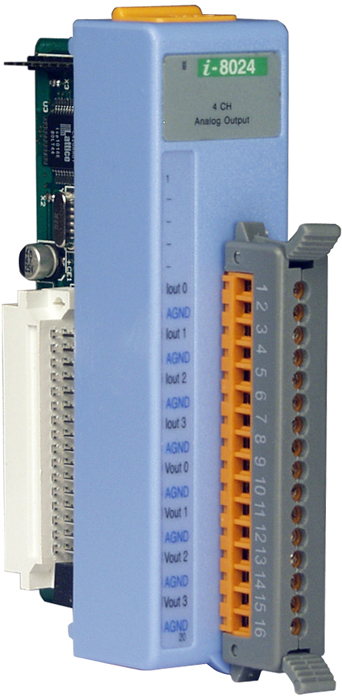

Модуль I-8024 CR от ICP DAS представляет собой устройство с четырьмя каналами аналогового вывода, обеспечивающее высокоточные и надежные сигналы для различных промышленных приложений. Каждый канал может быть настроен на индивидуальный диапазон выходного сигнала: ±10 В или 0–20 мА, что позволяет гибко интегрировать модуль в системы с различными требованиями к сигналам.
Ключевые технические особенности модуля I-8024 CR включают:
- Разрешение ЦАП: 14 бит, обеспечивающее высокую точность передачи сигналов.
- Точность: ±0,1% от полного диапазона для выходов по напряжению и ±0,2% для выходов по току, что гарантирует минимальные погрешности в работе системы.
- Температурный дрейф нуля: ±30 мкВ/°C для напряжения и ±0,2 мкА/°C для тока, обеспечивающий стабильность сигналов при изменении температуры.
- Температурный дрейф шкалы: ±20 ppm/°C, минимизируя отклонения выходных сигналов при температурных колебаниях.
- Нагрузочная способность: 10 В при 5 мА для выходов по напряжению и максимальное сопротивление нагрузки 1050 Ом при внешнем напряжении 24 В для выходов по току, что расширяет возможности подключения различных устройств.
- Гальваническая изоляция: 3000 В постоянного тока между каналами внутренней логики, обеспечивая защиту от электрических помех и повышая надежность системы.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого терминала, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним воздействиям.
- Широкий диапазон рабочих температур: от -25 до +75 °C, позволяющий использовать модуль в различных климатических условиях.
- Компактные размеры: 30 x 88 x 115 мм, что облегчает интеграцию в ограниченные пространства оборудования.
Модуль I-8024 CR предназначен для применения в системах автоматизации зданий, промышленной автоматизации, машиностроении, а также в задачах удаленного обслуживания и диагностики. Его высокая точность и надежность делают его идеальным выбором для предприятий, требующих стабильной передачи аналоговых сигналов в реальном времени.
Преимущества использования модуля I-8024 CR включают:
- Гибкость настройки: возможность индивидуальной конфигурации каждого канала под различные диапазоны выходных сигналов.
- Высокая точность и стабильность: минимальные погрешности и температурные дрейфы обеспечивают надежную работу системы в различных условиях.
- Защищенность: гальваническая изоляция и защита от электростатического разряда повышают устойчивость устройства к внешним воздействиям.
- Широкий диапазон рабочих температур: возможность эксплуатации в различных климатических условиях расширяет области применения модуля.
- Компактность: небольшие размеры облегчают интеграцию в ограниченные пространства оборудования.
Модуль I-8024 CR совместим с контроллерами ICP DAS, оснащенными параллельной шиной, и может быть интегрирован в системы с различными архитектурами. Для подключения используются клеммные колодки, обеспечивающие надежное и удобное соединение с внешними устройствами. Установка безопасных значений при подаче питания и при потере связи повышает надежность работы системы в критических ситуациях.
В заключение, модуль I-8024 CR от ICP DAS представляет собой высокоточное и надежное решение для передачи аналоговых сигналов в промышленных системах, обеспечивая гибкость настройки, защиту от внешних воздействий и стабильную работу в различных условиях эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Потребление тока | 0.25 А при 5 В = 1.25 Вт, +/- 5% для аппаратной ревизии 3.1 |
| Температурный дрейф шкалы | ±20ppm/°C |
| Температурный дрейф нуля | По напряжению: ±30 мкВ/°C, По току: ±0.2 мкА/°C |
| Частота дискретизации | Режим опроса единичного канала: 100 кГц, режим прерывания единичного канала: 50 кГц, режим 8-канального сканирования : 16 кГц |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Тип шины модуля | Параллельная |
| Количество каналов ЦАП | 4 |
| Установка безопасного значения | Есть |
| Нагрузочная способность выхода по напряжению | 10 В при 5 мА |
| Сопротивление нагрузки | ±1% от полного диапазона |
| Установка значения при подаче питания | Есть |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона для выхода по напряжению ±0.2% от полного диапазона для выхода по току |
| Разрешение ЦАП | 14 бит |
| Тип каналов | Аналоговый вывод |
| Тип устройства | Модуль аналогового вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
