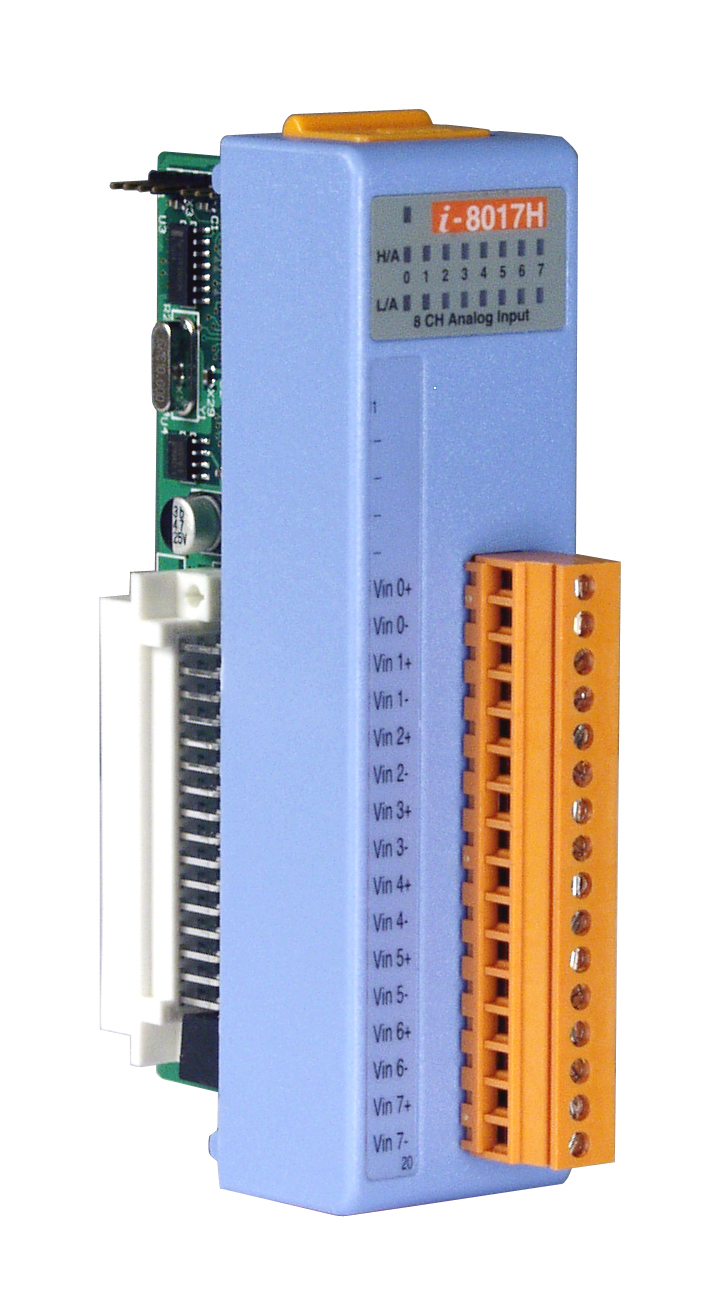

Модуль I-8017H CR 14-bit 100K sampling rate 8-channel analog input module

Модуль I-8017H CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для интеграции в системы автоматизации и сбора данных. Он обеспечивает высокоточное измерение аналоговых сигналов с разрешением 14 бит и точностью ±0,1% от полного диапазона, что делает его подходящим для применения в различных промышленных и научных областях.

Ключевые технические особенности модуля I-8017H CR включают:

• Частота дискретизации: 16 кГц в режиме сканирования 8 каналов, что обеспечивает быструю обработку входных сигналов.
• Диапазоны входных сигналов по напряжению: ±1,25 В, ±2,5 В, ±5 В и ±10 В, позволяющие работать с различными уровнями сигналов.
• Диапазон входных сигналов по току: от -20 мА до +20 мА с использованием внешнего резистора 125 Ом, что расширяет возможности подключения различных датчиков.
• Входное сопротивление: 20 МОм, 200 кОм и 20 кОм, выбираемое с помощью джампера, обеспечивая гибкость в подключении различных источников сигналов.
• Пропускная способность: 100 кГц, что гарантирует высокую скорость передачи данных.
• Защита по току: ±35 В, обеспечивая защиту от возможных перенапряжений.
• Потребление тока: не более 2 Вт, что способствует энергоэффективности системы.
• Рабочие условия: температура от -25 °C до +75 °C и влажность от 5% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Габаритные размеры: 30 x 88 x 115 мм и вес 0,1 кг, что обеспечивает компактность и легкость монтажа.

Модуль I-8017H CR предназначен для использования в системах автоматизации, мониторинга и управления, где требуется высокоточное измерение аналоговых сигналов. Он может быть интегрирован в контроллеры ICP DAS серии I-8000, обеспечивая расширение функциональности и гибкость системы. Благодаря низкому профилю и компактным размерам, модуль легко устанавливается в ограниченных пространствах, что делает его идеальным для применения в промышленных шкафах управления и распределительных щитах.

Преимущества модуля I-8017H CR включают:

• Высокая точность измерений: 14-битное разрешение и точность ±0,1% от полного диапазона обеспечивают надежные данные для анализа и принятия решений.
• Гибкость подключения: поддержка различных диапазонов входных сигналов по напряжению и току позволяет подключать широкий спектр датчиков и устройств.
• Энергоэффективность: низкое потребление тока способствует снижению эксплуатационных расходов системы.
• Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
• Компактность и удобство монтажа: низкий профиль и небольшие размеры облегчают установку в ограниченных пространствах.

Модуль I-8017H CR является надежным и эффективным решением для интеграции в системы автоматизации, требующие точного измерения аналоговых сигналов. Его технические характеристики и возможности делают его подходящим для использования в различных промышленных и научных приложениях, обеспечивая высокую производительность и надежность системы в целом.

Основные характеристики:
