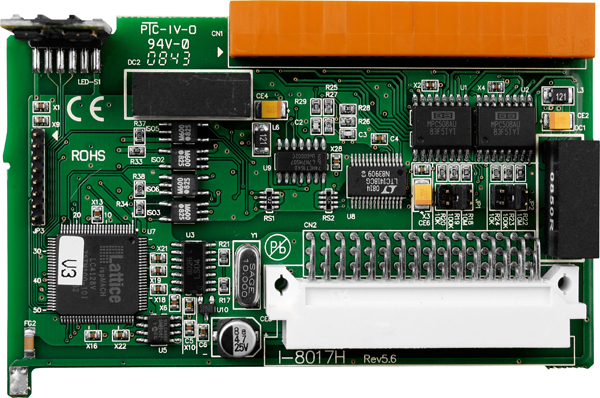

Модуль I-8017H-G CR от ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для интеграции в системы сбора и обработки данных. Он обеспечивает высокоточное измерение аналоговых сигналов с разрешением 14 бит и частотой дискретизации до 100 кГц, что делает его подходящим для применения в различных промышленных и научных областях.
Ключевые технические особенности модуля включают:
- Дифференциальные входы: 8 каналов, обеспечивающих высокую точность измерений и устойчивость к помехам.
- Гибкость входных диапазонов: возможность выбора диапазонов входных сигналов по напряжению (±1,25 В, ±2,5 В, ±5 В, ±10 В) и току (±20 мА), что позволяет адаптировать устройство под различные типы сенсоров и датчиков.
- Высокая частота дискретизации: до 100 000 выборок в секунду в режиме одиночного канала с опросом, что обеспечивает быструю обработку сигналов в реальном времени.
- Точность измерений: погрешность ±0,1% от полного диапазона, что гарантирует надежность получаемых данных.

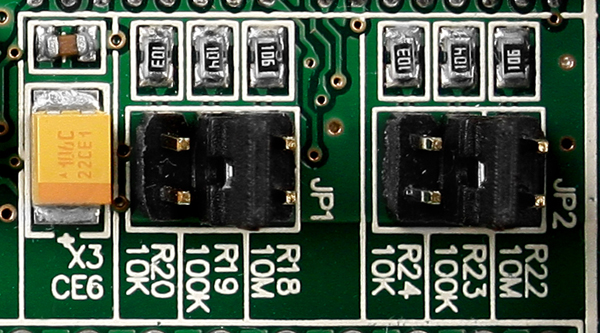

- Выбор входного сопротивления: возможность установки входного сопротивления 20 кОм, 200 кОм или 20 МОм с помощью джампера, что расширяет совместимость с различными источниками сигналов.
- Защита от электростатического разряда: защита до 4 кВ, обеспечивающая надежную работу устройства в промышленных условиях.
- Гальваническая изоляция: изоляция между каналами и внутренней логикой на уровне 2500 В постоянного тока, повышающая устойчивость к помехам и защищающая оборудование от перенапряжений.
Модуль I-8017H-G CR предназначен для использования в системах высокоскоростного сбора данных, мониторинга и управления процессами, анализа вибраций и других приложениях, требующих точного измерения аналоговых сигналов. Он идеально подходит для интеграции в контроллеры ICP DAS, обеспечивая расширение функциональности и гибкость системы.
Преимущества модуля включают:
- Компактные размеры: габариты 30 x 88 x 115 мм и низкий профиль модуля позволяют экономить пространство в шкафах управления и облегчают монтаж.
- Низкое потребление энергии: максимальное потребление тока составляет 2 Вт, что снижает общие эксплуатационные расходы системы.
- Широкий диапазон рабочих температур: от -25 до +75 °C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Устойчивость к влажности: рабочая влажность от 5% до 95% без образования конденсата, обеспечивая надежную работу в условиях повышенной влажности.
Модуль I-8017H-G CR совместим с контроллерами ICP DAS, оснащенными параллельной шиной, и может быть интегрирован в системы, требующие точного и быстрого сбора аналоговых данных. Его гибкость в настройке входных диапазонов и высокая точность делают его универсальным решением для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Потребление тока | 2 Вт |
| Частота дискретизации | Single Channel Polling Mode :100 кГц Single Channel Interrupt Mode: 50 кГц 8 channel Scan Mode : 16 кГц |
| Пропускная способность | 100 кГц |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/1 индикатор статуса |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Тип шины модуля | Параллельная |
| Разрешение АЦП, бит | 14 |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 8 |
| Входное сопротивление | 20 МОм 200 кОм 20 кОм |
| Диапазон входных сигналов по току | -20 ~ +20 мА ±20 мА |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Разрешение АЦП | 14 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
