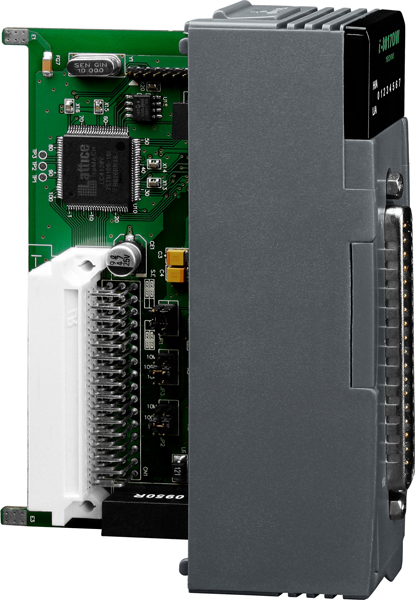

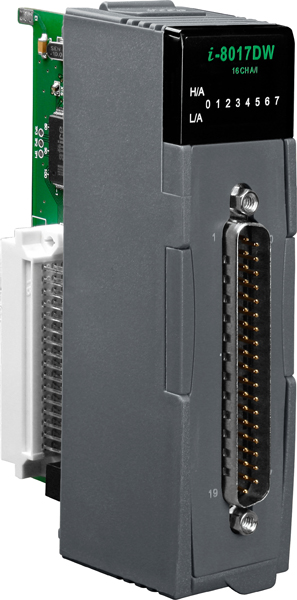

Модуль I-8017DW-G CR 8-channel Analog Input Module (Gray Cover ) (RoHS)

Модуль I-8017DW-G CR от ICP DAS представляет собой высокопроизводительный компонент для сбора аналоговых сигналов, предназначенный для интеграции в промышленные системы автоматизации. Этот модуль обеспечивает надежное и точное измерение аналоговых сигналов в различных приложениях, требующих высокой скорости и точности обработки данных.

**Ключевые технические особенности:**

• Количество каналов: 16 однополярных или 8 дифференциальных аналоговых входов, обеспечивающих гибкость в выборе конфигурации в зависимости от требований системы.
• Разрешение АЦП: 14 бит, что гарантирует высокую точность преобразования аналоговых сигналов в цифровую форму.
• Частота дискретизации: до 16 кГц в режиме сканирования 8 каналов, обеспечивая быструю обработку сигналов в реальном времени.
• Диапазоны входных сигналов: поддержка различных диапазонов напряжения (±10 В, ±5 В, ±2,5 В, ±1,25 В) и тока (±20 мА), что позволяет подключать широкий спектр датчиков и устройств.

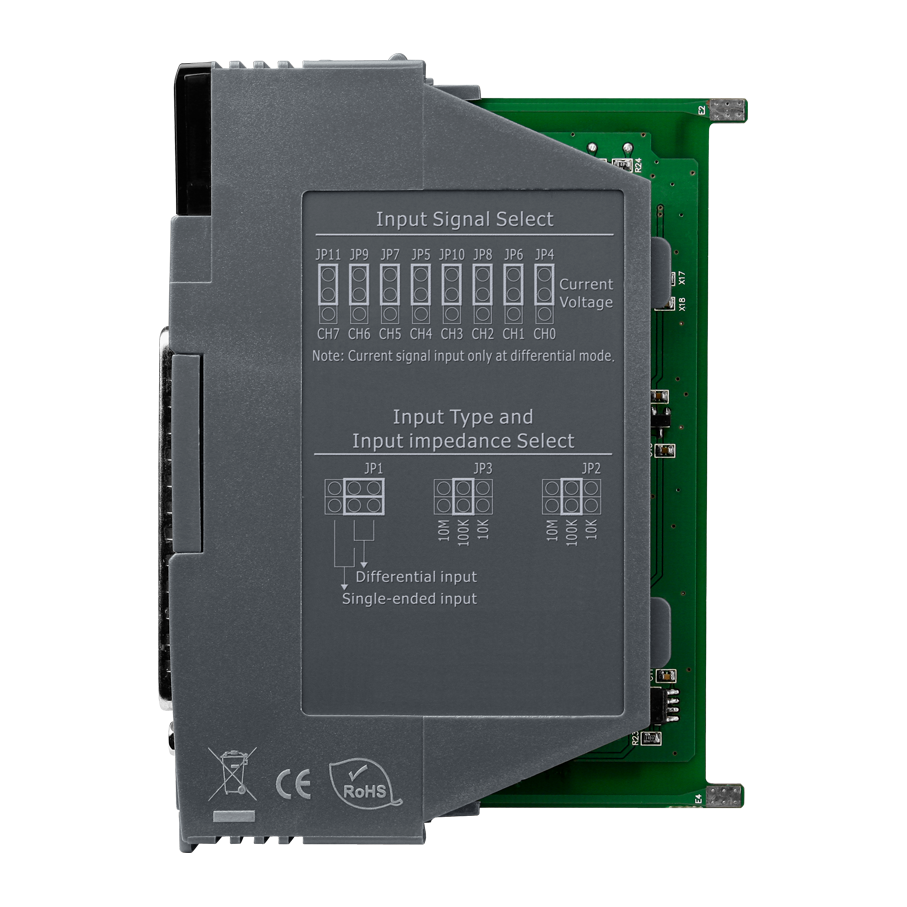

• Входное сопротивление: выбор между 20 МОм, 200 кОм и 20 кОм с помощью джампера, обеспечивая оптимальные условия для различных типов сигналов.
• Температурный дрейф нуля: ±0,1 мкВ/°C, что минимизирует погрешности измерений при изменении температуры окружающей среды.
• Температурный дрейф шкалы: ±10 ppm/°C, обеспечивая стабильность измерений при температурных колебаниях.
• Гальваническая изоляция: 2,5 кВ между каналами и внутренней логикой, повышая защиту от электрических помех и обеспечивая надежность работы системы.
• Защита от электростатического разряда (ESD): 4 кВ, соответствующая стандарту IEC 61000-4-2, защищает устройство от повреждений, вызванных статическим электричеством.
• Потребление энергии: максимальное потребление тока составляет 2 Вт, что способствует энергоэффективности системы.
• Габаритные размеры: 30 x 102 x 115 мм, что позволяет интегрировать модуль в ограниченные пространства промышленных шкафов и панелей.
• Материал корпуса: пластиковый корпус обеспечивает легкость и устойчивость к внешним воздействиям.
• Монтаж: предназначен для установки непосредственно в контроллер, упрощая процесс интеграции и монтажа.
• Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 5% до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.

**Области применения и целевая аудитория:**

Модуль I-8017DW-G CR идеально подходит для использования в системах сбора данных, мониторинга и управления процессами, где требуется высокая точность и скорость обработки аналоговых сигналов. Он находит применение в следующих сферах:

• Системы сбора данных: для мониторинга и анализа различных физических параметров, таких как температура, давление, уровень и другие.
• Процессный контроль: в автоматизированных системах управления технологическими процессами, где необходима точная обработка аналоговых сигналов.
• Анализ вибраций: в оборудовании для диагностики и мониторинга состояния машин и механизмов, где важно отслеживать изменения в вибрационных сигналах.
• Генерация цифровых паттернов: для создания тестовых сигналов в системах цифрового ввода/вывода.

**Преимущества и совместимость:**

• Гибкость конфигурации: возможность выбора между однополярными и дифференциальными входами, а также различных диапазонов сигналов, что позволяет адаптировать модуль под конкретные задачи.
• Высокая точность и стабильность: 14-битное разрешение АЦП и минимальные температурные дрейфы обеспечивают надежные и точные измерения в различных условиях.
• Защищенность: гальваническая изоляция и защита от электростатического разряда повышают надежность работы устройства в промышленных средах с высоким уровнем помех.
• Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов и увеличивает срок службы системы.
• Простота интеграции: компактные размеры и возможность монтажа непосредственно в контроллер упрощают процесс установки и настройки системы.

Модуль I-8017DW-G CR от ICP DAS является надежным и высокоточным решением для сбора и обработки аналоговых сигналов в промышленных приложениях, обеспечивая гибкость, точность и защиту, необходимые для эффективной работы автоматизированных систем.

Основные характеристики:
