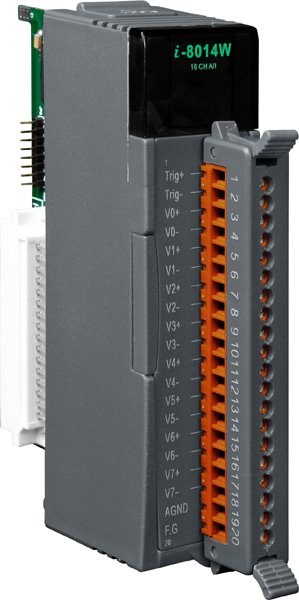

Модуль I-8014W-G CR 16-bit 250K sampling rate 8/16-channel analog input module

Модуль аналогового ввода ICP DAS I-8014W-G CR предназначен для высокоточного измерения аналоговых сигналов в промышленных системах автоматизации. Он оснащён 16 каналами с разрешением 16 бит и частотой дискретизации до 250 000 выборок в секунду, что обеспечивает высокую точность и скорость обработки данных.

Ключевые технические особенности модуля включают:

• Режимы ввода: поддержка опроса по одному каналу и режима "Magic Scan", позволяющего виртуальную дискретизацию с запоминанием отсчётов.
• Буфер FIFO: встроенный 8-канальный буфер на 4 000 отсчётов для эффективного хранения данных.
• Защита от перенапряжения: защита входных каналов от перенапряжения в диапазоне от +60 до -45 В.
• Изоляция: гальваническая изоляция каналов внутренней логики на уровне 2 500 В RMS, обеспечивающая защиту от электромагнитных помех.

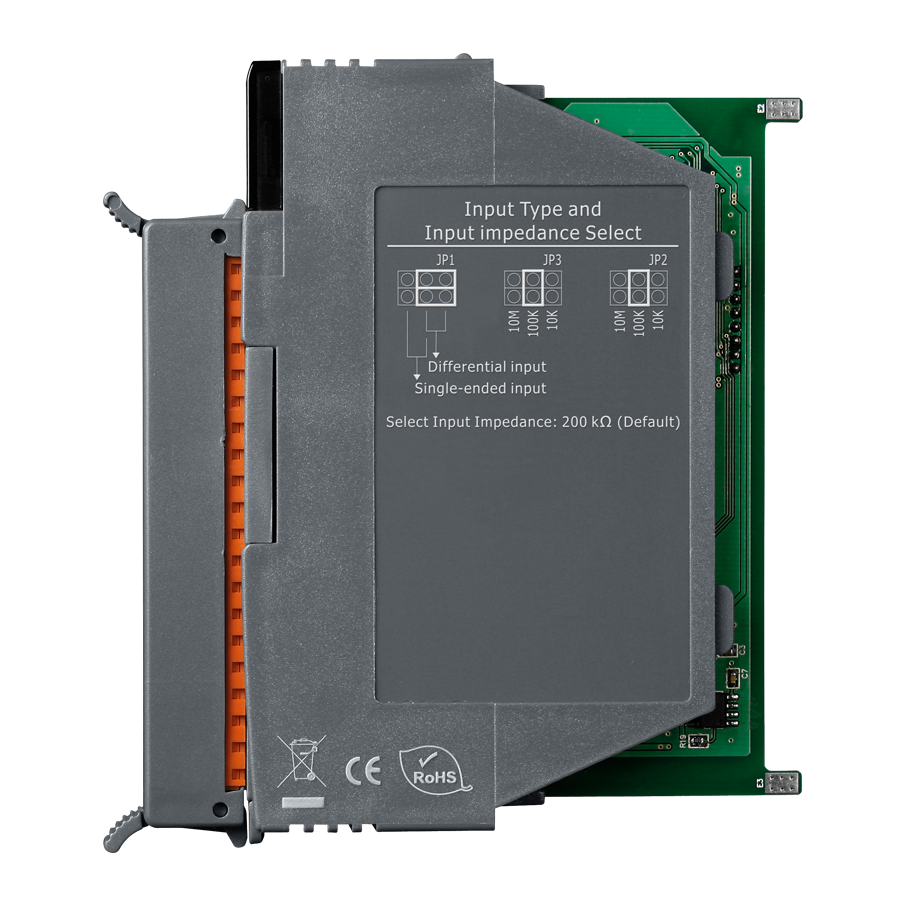

• Входное сопротивление: возможность выбора между 20 МОм, 200 кОм и 20 кОм с помощью джампера, что позволяет адаптировать модуль под различные типы датчиков.
• Диапазоны входных сигналов: поддержка сигналов по току (-20 ~ +20 мА) с использованием внешнего резистора 125 Ом и по напряжению (0 ~ 500 мВ), что расширяет возможности подключения различных датчиков.

Модуль I-8014W-G CR предназначен для использования в системах автоматизации, где требуется высокоточное измерение аналоговых сигналов. Он идеально подходит для применения в следующих областях:

• Промышленный контроль: мониторинг и управление технологическими процессами, требующими точных измерений.
• Энергетика: сбор данных с датчиков для анализа и оптимизации работы энергетических систем.
• Системы безопасности: интеграция с системами сигнализации и контроля для обеспечения безопасности объектов.
• Научные исследования: использование в лабораторных установках для точных измерений физических величин.

Преимущества модуля I-8014W-G CR включают:

• Высокая точность: 16-битное разрешение и точность ±0,05% от полного диапазона обеспечивают достоверность измерений.
• Гибкость подключения: поддержка различных типов входных сигналов и возможность выбора входного сопротивления позволяют интегрировать модуль с широким спектром датчиков.
• Надёжность: защита от перенапряжений и электромагнитных помех гарантирует стабильную работу в сложных промышленных условиях.
• Компактность: габаритные размеры 30 x 102 x 115 мм и монтаж в контроллер экономят пространство в распределительных щитах.

Модуль I-8014W-G CR совместим с контроллерами ICP DAS, оснащёнными параллельной шиной, что обеспечивает простоту интеграции в существующие системы автоматизации. Для эффективного использования модуля рекомендуется ознакомиться с документацией и программным обеспечением, предоставляемыми производителем.

Основные характеристики:
