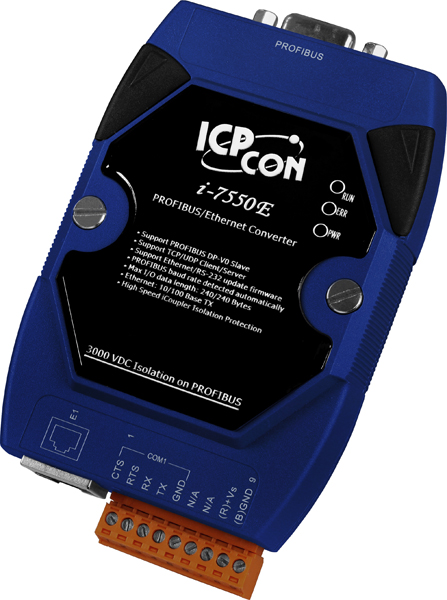

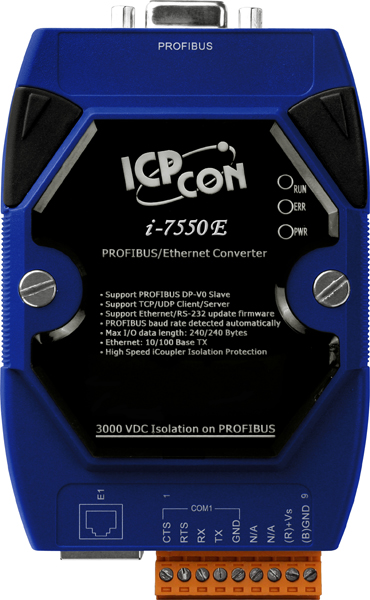

Преобразователь I-7550E CR от ICP DAS предназначен для интеграции устройств с интерфейсом PROFIBUS DP в сети Ethernet, обеспечивая эффективный обмен данными между различными промышленными системами. Это устройство служит мостом между PROFIBUS и Ethernet, позволяя PROFIBUS-мастерам взаимодействовать с устройствами, поддерживающими протоколы TCP/UDP.
Ключевые технические особенности I-7550E CR включают:
- Протоколы и иерархия: поддержка PROFIBUS DP-V0 в режиме подчиненного устройства (slave), автоматическое определение скорости передачи данных в диапазоне от 9,6 до 12 000 кбит/с, максимальная длина входных и выходных данных — 240 байт.
- Сетевые интерфейсы: один порт Ethernet 10/100 Base-T(X) с разъемом RJ-45, поддержка протоколов TCP/UDP в режимах сервера и клиента, возможность настройки через встроенный веб-интерфейс.
- Промышленные интерфейсы: один порт PROFIBUS DP с контроллером Siemens SPC3 и трансивером ADI ADM2486, разъем DB9 'мама', изоляция 3 кВ для DC-DC и 2,5 кВ для шина-логика.
- Питание и защита: входное напряжение 10–30 В постоянного тока, защита от неверной полярности, максимальная потребляемая мощность 2,5 Вт, защита от ESD (IEC 61000-4-2) до 4 кВ.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C, влажность 5–95% без конденсации, монтаж на DIN-рейку.
I-7550E CR находит применение в различных областях промышленности, включая автоматизацию производственных процессов, системы управления технологическими процессами и интеграцию старых устройств в современные сети. Он обеспечивает надежную и быструю передачу данных между PROFIBUS-устройствами и Ethernet-сетями, что делает его незаменимым инструментом для модернизации и расширения существующих систем автоматизации.
Преимущества I-7550E CR включают:
- Гибкость конфигурации: возможность работы в режимах TCP/UDP сервера и клиента, настройка через веб-интерфейс.
- Высокая изоляция: защита от скачков напряжения и электростатических разрядов, обеспечивающая надежность работы в промышленных условиях.
- Компактные размеры: габариты 72 x 33 x 119 мм, что упрощает монтаж в ограниченных пространствах.
I-7550E CR совместим с различными устройствами, поддерживающими PROFIBUS DP и Ethernet, и может быть интегрирован в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для предприятий, стремящихся повысить производительность и надежность своих систем управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 33 x 119 |
| Светодиодные индикаторы | PWR LED, RUN LED, ERR LED |
| Количество последовательных портов | 1 |
| Скорость передачи данных | 12 Мб/с макс. |
| Максимальная потребляемая мощность | 2.5 Вт |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Разъем последовательного порта | Клемма |
| Тип последовательных портов | RS-232 (консольный порт) |
| Скорость передачи данных, бит/с | 115200 |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет |
| Стоповые биты | 1 |
| Бит данных | 8 |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Протокол | PROFIBUS DP-V0 |
| Разъемы | DB9 'мама' |
| Контроллер | Profichip VPC3+C |
| Трансивер | ADI ADM2486 |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | Modbus TCP PROFIBUS Modbus UDP |
| Серия устройства | I-7500 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Flash | 512 Кб |
| RAM | 512 Кб |
| Память EEPROM | 16 Кб |
