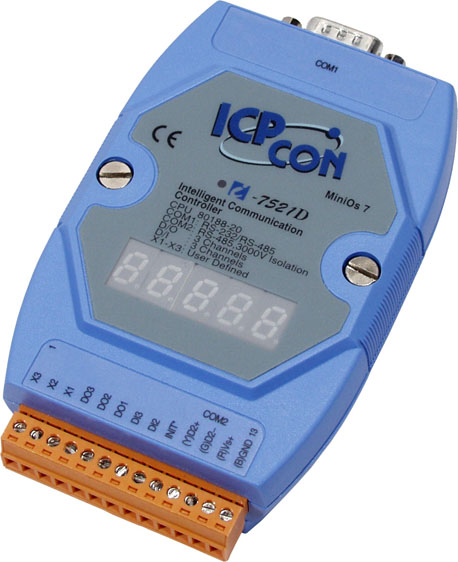

Контроллер I-7521D CR от компании ICP DAS представляет собой адресуемое устройство, предназначенное для преобразования сигналов между интерфейсами RS-232 и RS-485. Оснащённый 7-сегментным светодиодным дисплеем для индикации статуса и двумя последовательными портами (один RS-232 и один RS-485), этот контроллер обеспечивает эффективную и надёжную связь в промышленных системах автоматизации.
Ключевые технические особенности устройства включают:
- Процессор: 16-разрядный 80188 с тактовой частотой 20 МГц, обеспечивающий стабильную работу при различных нагрузках.
- Память: 128 КБ оперативной памяти, 256 КБ встроенной Flash-памяти и 2 КБ памяти EEPROM для хранения конфигурационных данных и программного обеспечения.
- Порты ввода-вывода: два цифровых входа (DI) с уровнями логической "1" от 0 до 1 В и логической "0" от 3,5 до 30 В, а также три цифровых выхода (DO) с открытым коллектором, поддерживающие выходное напряжение от 0 до 30 В и максимальный ток до 100 мА.
- Скорость передачи данных: до 115200 бит/с, обеспечивающая быструю и надёжную передачу информации.
- Гальваническая изоляция: 3 кВ для порта RS-485, повышающая устойчивость к электромагнитным помехам и защищающая оборудование от возможных повреждений.
- Электропитание: диапазон входного напряжения от 10 до 30 В постоянного тока с максимальной потребляемой мощностью 3,0 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 5 до 90%, что позволяет использовать контроллер в разнообразных промышленных средах.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и экономию пространства в распределительных щитах.
Контроллер I-7521D CR предназначен для применения в системах автоматизации, где требуется преобразование сигналов между интерфейсами RS-232 и RS-485. Он идеально подходит для использования в промышленных контроллерах, системах сбора данных, а также в устройствах, требующих надёжной и быстрой передачи информации между различными интерфейсами. Благодаря встроенному 7-сегментному дисплею, пользователи могут оперативно отслеживать статус устройства, что упрощает процесс диагностики и обслуживания.
Среди преимуществ I-7521D CR можно отметить:
- Гибкость подключения: наличие как RS-232, так и RS-485 портов позволяет интегрировать контроллер в различные системы с минимальными дополнительными адаптерами.
- Надёжность: гальваническая изоляция и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
Контроллер I-7521D CR от ICP DAS является надёжным и эффективным решением для преобразования сигналов между интерфейсами RS-232 и RS-485, обеспечивая высокую производительность и гибкость при интеграции в различные промышленные системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 119 x 72 x 33 |
| Количество портов RS-485 | 1 |
| Частота процессора | 20 МГц |
| Штатные линии ввода-вывода | 2DI/3DO |
| Количество портов RS-232 | 1 |
| Максимальная потребляемая мощность | 3.0 Вт |
| Процессор | 80188 |
| Сторожевой таймер | Есть |
| Cреда разработки | C |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 90 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Изоляция последовательной линии | 3 кВ для COM 2 |
| Оперативная память | 128 КБ |
| Встроенная Flash-память | 256 КБ |
| Память EEPROM | 2 КБ |
| Количество последовательных портов | 2 |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ 30 В |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | 30 В макс. |
