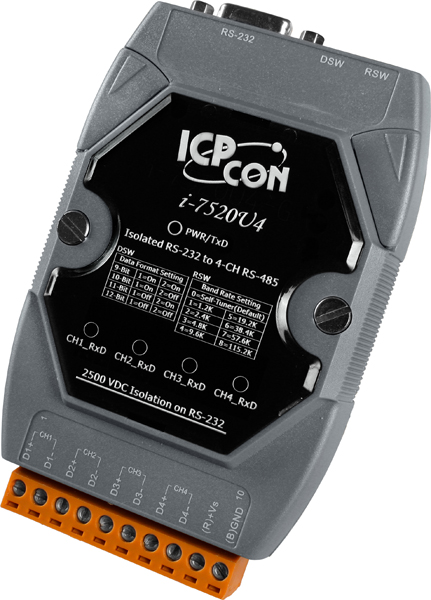

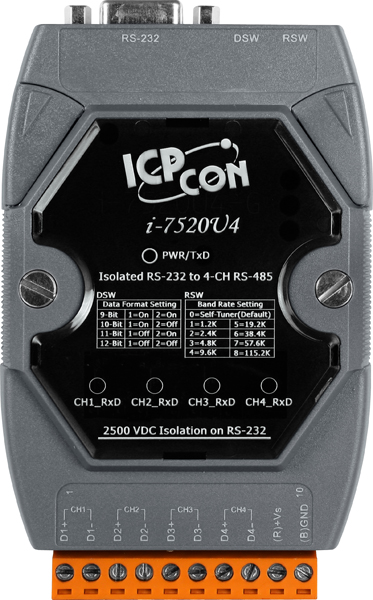

Преобразователь I-7520U4-G CR от компании ICP DAS предназначен для преобразования сигнала с интерфейса RS-232 в четыре независимых канала RS-485, обеспечивая эффективную и надежную связь в промышленных системах. Устройство оснащено изоляцией последовательной линии на уровне 2,5 кВ, что повышает устойчивость к электромагнитным помехам и защищает оборудование от возможных повреждений.
Ключевые технические особенности I-7520U4-G CR включают:
- Независимые драйверы для каждого канала RS-485: каждый из четырех выходных каналов оснащен отдельным драйвером, что обеспечивает стабильную и высококачественную передачу данных.
- Автоматическое управление направлением передачи RS-485: функция автоматического контроля направления передачи данных упрощает настройку и эксплуатацию устройства.
- Встроенные 120-омные терминаторы: для каждого канала предусмотрены терминаторы, которые можно включать или отключать с помощью перемычек, что позволяет адаптировать устройство к различным условиям эксплуатации.
- Индикаторы состояния: светодиоды отображают состояние питания и передачу данных, что облегчает диагностику и обслуживание системы.

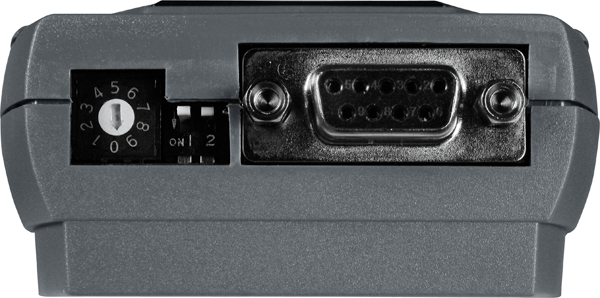

- Удобная настройка скорости передачи: с помощью вращающегося переключателя можно легко установить фиксированную скорость передачи данных в диапазоне от 1200 до 115200 бит/с, что обеспечивает гибкость при интеграции устройства в различные системы.
Устройство предназначено для использования в промышленных приложениях, где требуется надежная и изолированная передача данных между устройствами с интерфейсами RS-232 и RS-485. Оно идеально подходит для интеграции в системы автоматизации, мониторинга и управления, где необходимо обеспечить стабильную связь между различными компонентами оборудования.
Преимущества I-7520U4-G CR включают:
- Высокая степень изоляции: изоляция последовательной линии на уровне 2,5 кВ и защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2 повышают надежность устройства в сложных промышленных условиях.
- Широкий диапазон рабочих температур: устройство функционирует в температурном диапазоне от -25 до +75°C, что позволяет использовать его в различных климатических зонах.

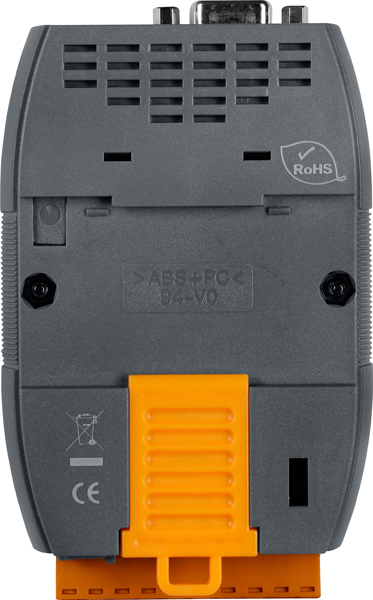

- Компактные размеры и монтаж на DIN-рейку: габариты 72 x 118 x 35 мм и возможность монтажа на DIN-рейку облегчают интеграцию устройства в существующие системы и экономят пространство в распределительных щитах.
- Низкое потребление энергии: максимальная потребляемая мощность составляет 1,2 Вт, что способствует энергоэффективности системы в целом.
I-7520U4-G CR совместим с различными устройствами, оснащенными интерфейсами RS-232 и RS-485, и может быть интегрирован в системы, требующие изолированной передачи данных между компонентами. Его использование повышает надежность и устойчивость коммуникаций в промышленных приложениях, обеспечивая эффективную и безопасную передачу данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 118 x 35 |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 4 |
| Светодиодные индикаторы | Питание/Передача данных |
| Максимальная потребляемая мощность | 1.2 Вт |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Изоляция последовательной линии | 2.5 кВ |
| Скорость передачи данных, бит/с | 0 ~ 115200 |
| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-485: Data+, Data- |
| Автоматическая настройка скорости | Есть |
| Тип входного интерфейса | RS-232 |
| Тип разъема | DB9 'мама' клеммы под винт |
| Защита ESD (IEC 61000-4-2) | Есть |
| Тип выходного интерфейса | RS-485 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Модуль преобразователя интерфейсов |
| Серия устройства | I-7500 |
