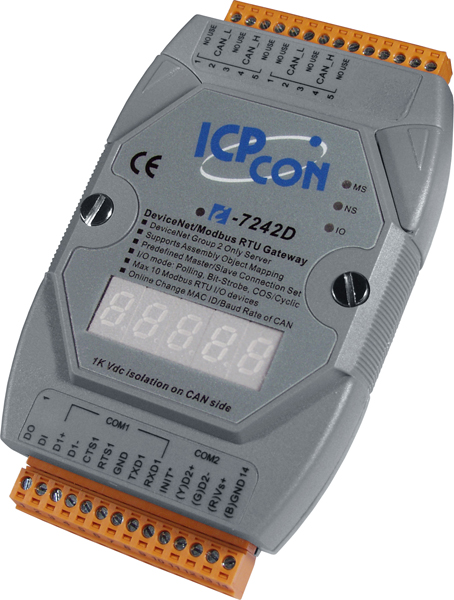

Преобразователь I-7242D-G от компании ICP DAS предназначен для эффективного преобразования протокола DeviceNet в Modbus RTU, обеспечивая надежную интеграцию устройств с различными коммуникационными стандартами в промышленных системах автоматизации.
**Ключевые технические особенности:**
- Интерфейсы связи: два последовательных порта — COM1 (RS-232) для настройки модуля и COM2 (RS-485) с функцией самонастройки (Self-turner), что упрощает процесс конфигурации и эксплуатации устройства.
- Протоколы: поддержка Modbus RTU (Master) и DeviceNet (Slave), обеспечивающая гибкость в выборе протокола в зависимости от требований системы.
- Скорость передачи данных: диапазон от 1200 до 115200 бит/с, позволяющий адаптировать устройство к различным условиям эксплуатации.
- Изоляция: 1000 В постоянного тока для DC-DC и 2500 В для оптопары, обеспечивающая защиту от электрических помех и повышающая надежность работы устройства.
- Защита: наличие защиты от перенапряжения и неверной полярности, что повышает устойчивость устройства к внешним воздействиям.
- Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа в распределительных щитах и шкафах управления.
- Индикаторы: светодиодные индикаторы MS LED, NS LED и IO LED, а также 7-сегментный дисплей для отображения статуса устройства и упрощения диагностики.
- Питание: рабочее напряжение 10–30 В постоянного тока и потребление 3 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
- Температурный диапазон: рабочая температура от -25 до +75°C и температура хранения от -30 до +80°C, что позволяет использовать устройство в различных климатических условиях.
- Влажность: рабочая влажность от 10 до 90% без образования конденсата, расширяя области применения устройства.
**Области применения и целевая аудитория:**
Преобразователь I-7242D-G идеально подходит для интеграции устройств, использующих протоколы DeviceNet и Modbus RTU, в промышленные системы автоматизации, системы управления зданием, а также в области мониторинга и управления технологическими процессами. Он обеспечивает надежную и эффективную связь между различными устройствами, повышая общую эффективность и безопасность работы системы.
**Преимущества и совместимость:**
- Гибкость: поддержка двух протоколов связи позволяет интегрировать устройства с различными стандартами, обеспечивая совместимость в многопротокольных системах.
- Надежность: высокая степень изоляции и защита от перенапряжения повышают устойчивость устройства к внешним воздействиям и продлевают срок его службы.
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс монтажа и экономят пространство в распределительных щитах.
- Энергоэффективность: низкое потребление энергии делает устройство экономичным в эксплуатации.
Преобразователь I-7242D-G от ICP DAS представляет собой надежное и эффективное решение для интеграции устройств с различными протоколами в промышленные системы автоматизации, обеспечивая гибкость, надежность и удобство эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 122 x 33 |
| Потребление тока | 3 Вт |
| COM1 | RS-232 (для настройки модуля) |
| COM2 | RS-485 (Self-turner) |
| Изоляция | 1000 В пост. для DC - DC, 2500 В для оптопары |
| Светодиодные индикаторы | MS LED, NS LED, IO LED |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Четность | нет, чет, нечет |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от перенапряжения | Есть |
| Протокол | Modbus RTU |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Разъем порта CAN | Клемма |
| Протоколы | DeviceNet |
| Контроллер CAN | NXP SJA1000T |
| Передаваемые сигналы | CAN_H CAN_L |
| Приемопередатчик CAN | NXP 82C250 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU DeviceNet |
| Серия устройства | I-7200 |
| Сторожевой таймер | Есть |
