Артикул:
I-7232D-G CR
Характеристики
Полное наименование:
—

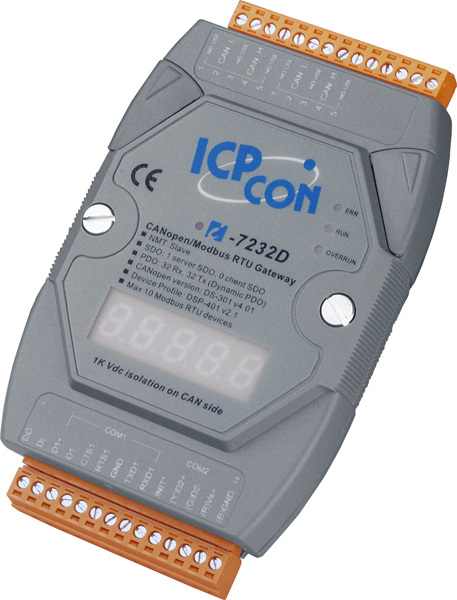

Преобразователь I-7232D-G CR CANopen/Modbus RTU Gateway
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь I-7232D-G CR от ICP DAS представляет собой шлюз, обеспечивающий двустороннюю связь между сетями CANopen и Modbus RTU. Это устройство позволяет интегрировать устройства, работающие по протоколу Modbus RTU, в сеть CANopen, расширяя возможности автоматизации и управления в промышленных системах.
Ключевые технические особенности I-7232D-G CR включают:
- Поддержка протоколов: CANopen (слейв) и Modbus RTU (мастер).
- Скорость передачи данных: CANopen — до 1 Мбит/с; Modbus RTU — до 115200 бит/с.
- Порты связи: один порт RS-232 для настройки модуля и один порт RS-485 с функцией самоподстройки (Self-turner).
- Изоляция: 1000 В постоянного тока для DC-DC и 2500 В для оптопары, обеспечивающая защиту от перенапряжений.
- Светодиодные индикаторы: MS LED, NS LED, IO LED для отображения состояния устройства.
- 7-сегментный дисплей: отображает Node ID, скорость передачи данных CAN и RS-485.
- Защита от неверной полярности и перенапряжения.
- Рабочие условия: температура от -25°C до +75°C, влажность 10–90% без конденсации.
- Габариты: 72 x 122 x 33 мм; монтаж на DIN-рейку.
Устройство предназначено для применения в различных областях промышленной автоматизации, включая:
- Контрольные системы: интеграция различных устройств в единую сеть для централизованного управления.
- Системы управления зданием: объединение оборудования с различными протоколами для эффективного мониторинга и управления.
- Фабричная автоматизация: расширение возможностей существующих систем за счет подключения новых устройств с протоколом Modbus RTU.
- Сбор данных: централизованный сбор и обработка данных от различных устройств в сети.
Преимущества I-7232D-G CR включают:
- Гибкость интеграции: возможность подключения устройств с протоколом Modbus RTU к сети CANopen без необходимости замены существующего оборудования.
- Удобство настройки: использование утилиты I-7232D для конфигурации параметров и создания EDS-файла для CANopen мастер-устройства.
- Надежность: защита от перенапряжений и неверной полярности, обеспечивающая стабильную работу в промышленных условиях.
- Компактность: компактные размеры и монтаж на DIN-рейку позволяют экономить пространство в распределительных щитах и шкафах управления.
I-7232D-G CR является эффективным решением для интеграции устройств с различными протоколами в единую сеть, обеспечивая надежную и гибкую связь между компонентами промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 122 x 33 |
| Потребление тока | 3 Вт |
| COM1 | RS-232 (для настройки модуля) |
| COM2 | RS-485 (Self-turner) |
| Изоляция | 1000 В пост. для DC - DC, 2500 В для оптопары |
| Светодиодные индикаторы | MS LED, NS LED, IO LED |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Четность | нет, чет, нечет |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от перенапряжения | Есть |
| Протокол | Modbus RTU Master |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Разъем порта CAN | Клемма |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Протоколы | CANopen |
| Контроллер CAN | NXP SJA1000T |
| Передаваемые сигналы | CAN_H CAN_L |
| Спецификация шины CAN | CANopen DS-301 версии 4.02 CANopen DS-401 версии 2.1 |
| Приемопередатчик CAN | NXP 82C250 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU CANopen |
| Серия устройства | I-7200 |
| Сторожевой таймер | Есть |
