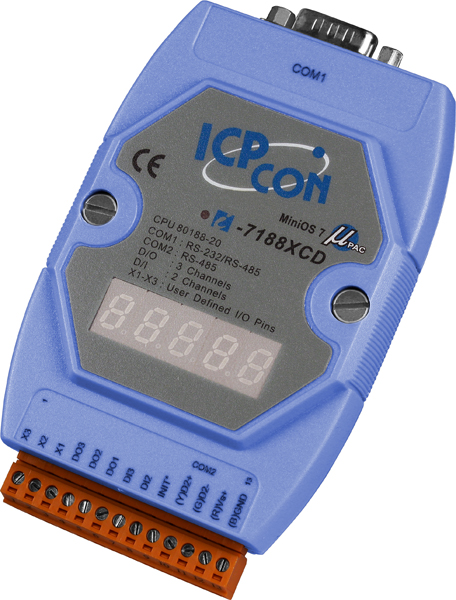

Контроллер I-7188XCD-512 CR от ICP DAS представляет собой программируемое устройство, предназначенное для интеграции в системы автоматизации и управления. Оснащённый двумя последовательными портами (один RS-232/RS-485 и один RS-485), он обеспечивает гибкость в подключении к различным устройствам и сетям. Дополнительно, контроллер оснащён 5-разрядным 7-сегментным светодиодным дисплеем, позволяющим отображать ключевую информацию о состоянии системы в реальном времени.
Ключевые технические особенности устройства включают:
- Процессор: 80188 с тактовой частотой 20 МГц, обеспечивающий стабильную работу при выполнении задач автоматизации.
- Память: 512 Кб Flash-памяти для хранения программного обеспечения и данных, 128 Кб SRAM для оперативных данных, 2 Кб EEPROM для сохранения конфигурационных настроек.
- Порты ввода-вывода: 2 канала дискретного ввода (сухой контакт) и 3 канала дискретного вывода (открытый коллектор) с максимальной нагрузкой 100 мА на канал, что позволяет подключать различные датчики и исполнительные механизмы.
- Скорость передачи данных: до 115200 бит/с, обеспечивающая быструю и надёжную передачу данных между устройствами.
- Электропитание: рабочее напряжение 10–30 В постоянного тока и максимальная потребляемая мощность 3.0 Вт, что делает устройство энергоэффективным и подходящим для использования в различных промышленных условиях.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 5 до 90%, что позволяет использовать контроллер в широком диапазоне климатических условий.
- Монтаж: на DIN-рейку, обеспечивающий удобство установки в распределительных щитах и шкафах управления.
Контроллер I-7188XCD-512 CR предназначен для применения в системах автоматизации, где требуется надёжное управление и мониторинг различных процессов. Он может быть использован в промышленной автоматизации, системах управления зданием, а также в решениях для сбора и обработки данных с удалённых объектов. Возможность расширения функциональности с помощью мезонинных модулей позволяет адаптировать устройство под специфические требования заказчика.
Преимущества использования контроллера I-7188XCD-512 CR включают:
- Гибкость подключения: наличие различных портов ввода-вывода и возможность расширения функциональности через мезонинные модули.
- Надёжность: широкий диапазон рабочих температур и условий эксплуатации, обеспечивающий стабильную работу в различных промышленных средах.
- Энергоэффективность: низкое потребление энергии при высокой производительности, что снижает эксплуатационные расходы.
- Удобство монтажа: стандартный монтаж на DIN-рейку, упрощающий установку и обслуживание устройства.
Контроллер I-7188XCD-512 CR совместим с различными промышленными устройствами и системами, поддерживающими интерфейсы RS-232 и RS-485. Его интеграция в существующие системы автоматизации позволяет повысить эффективность управления и мониторинга процессов, обеспечивая надёжную и гибкую платформу для реализации различных задач в сфере промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 119 x 72 x 33 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 1 |
| Штатные линии ввода-вывода | 2DI/3DO |
| Светодиодные индикаторы | Системный индикатор |
| Максимальная потребляемая мощность | 3.0 Вт |
| Сторожевой таймер | Есть |
| Cреда разработки | C |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 90 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Flash-память | 512 Кб |
| Память EEPROM | 2 КБ |
| SRAM | 128 Кб |
| Процессор | 80188, 20 МГц |
| Опциональный мезонинный модуль | Предусмотрен |
| Количество последовательных портов | 2 |
| Тип устройства | Контроллер |
| Слот для мезонинного модуля | Есть |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 2 |
| Тип каналов дискретного ввода | Сухой контакт |
| Тип каналов дискретного вывода | Открытый коллектор |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | 30 В макс. |
| Количество каналов дискретного вывода | 3 |
