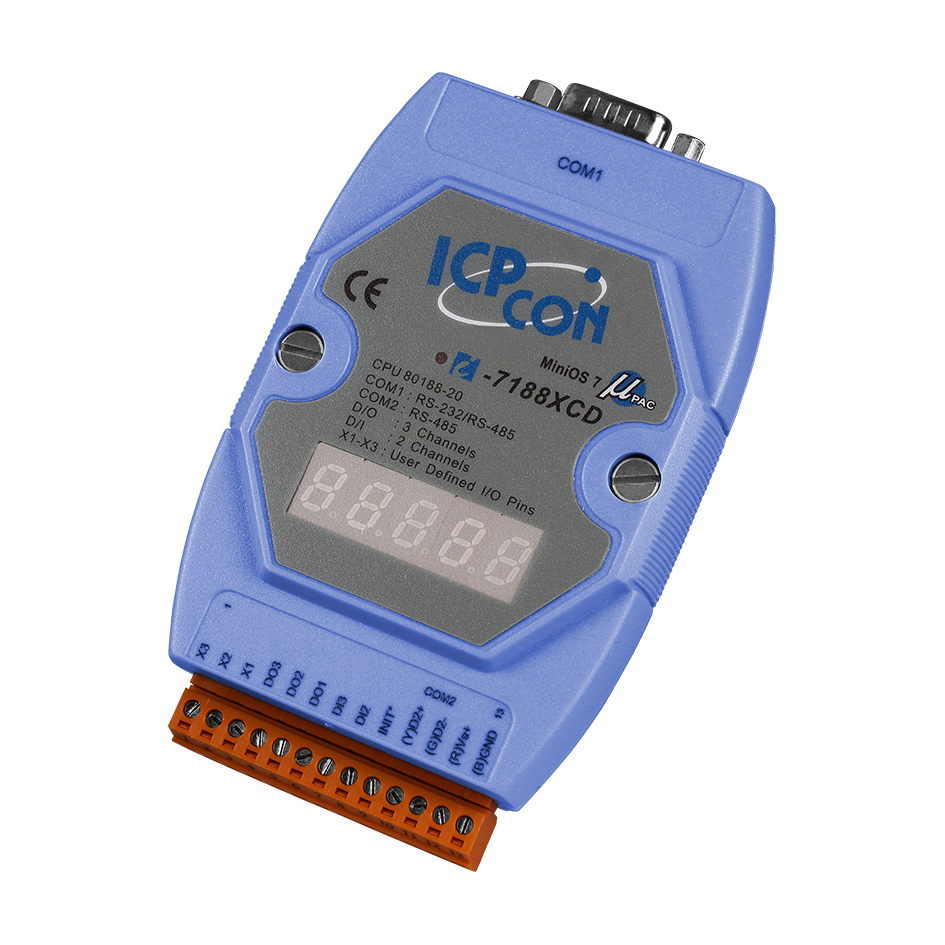

Контроллер I-7188XCD/512/RTC CR от ICP DAS представляет собой компактное промышленное устройство, предназначенное для встраивания в системы автоматизации, требующие надежности и совместимости с ПК. Оснащенный процессором 80188 с тактовой частотой 20 МГц, он обеспечивает эффективную обработку данных в реальном времени.
Устройство оснащено 512 КБ флеш-памяти и 2 КБ EEPROM, что позволяет хранить необходимые программы и данные. Встроенные часы реального времени (RTC) и сторожевой таймер обеспечивают точную синхронизацию и защиту от сбоев, что критично для промышленных приложений. Среда разработки C/C++ и предустановленная операционная система MiniOS7 упрощают процесс программирования и настройки устройства.

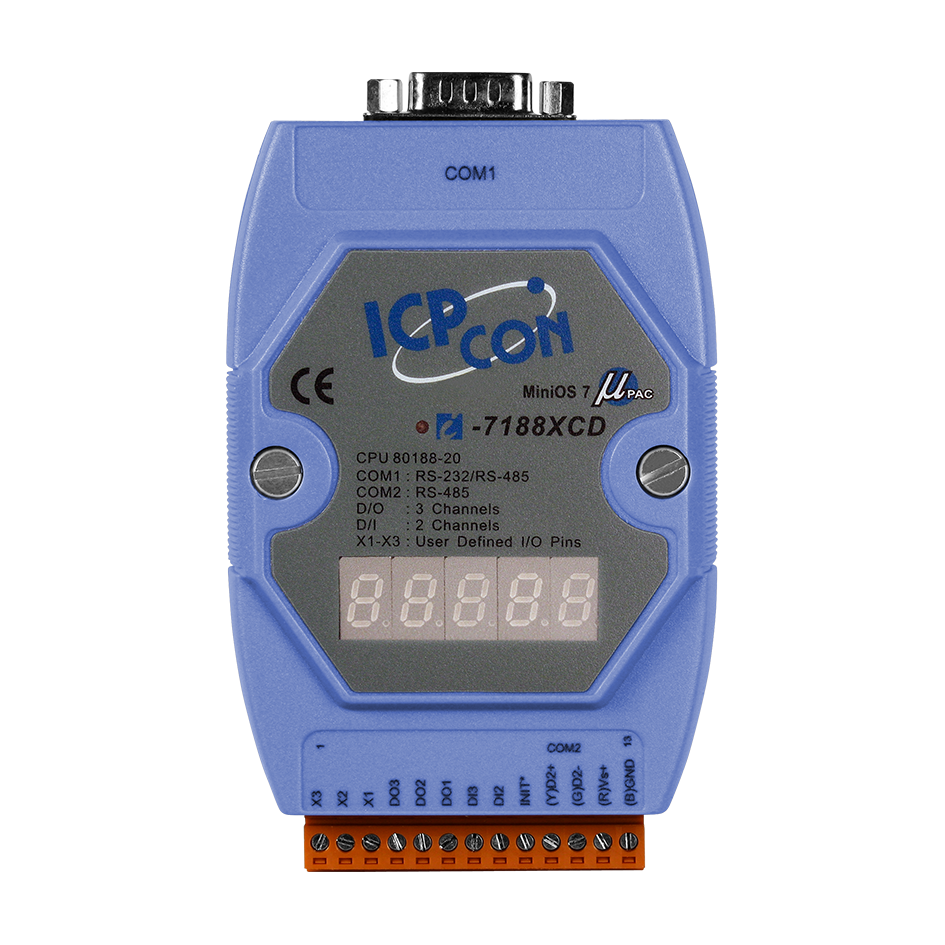

Контроллер оснащен двумя последовательными портами: один RS-232/485 и один RS-485, что обеспечивает гибкость в выборе интерфейса связи. Два канала дискретного ввода (сухой контакт) и три канала дискретного вывода (открытый коллектор) с максимальной нагрузкой 100 мА и выходным напряжением до 30 В позволяют интегрировать устройство в различные системы автоматизации. 5-разрядный 7-сегментный светодиодный дисплей предоставляет визуальную индикацию состояния устройства.

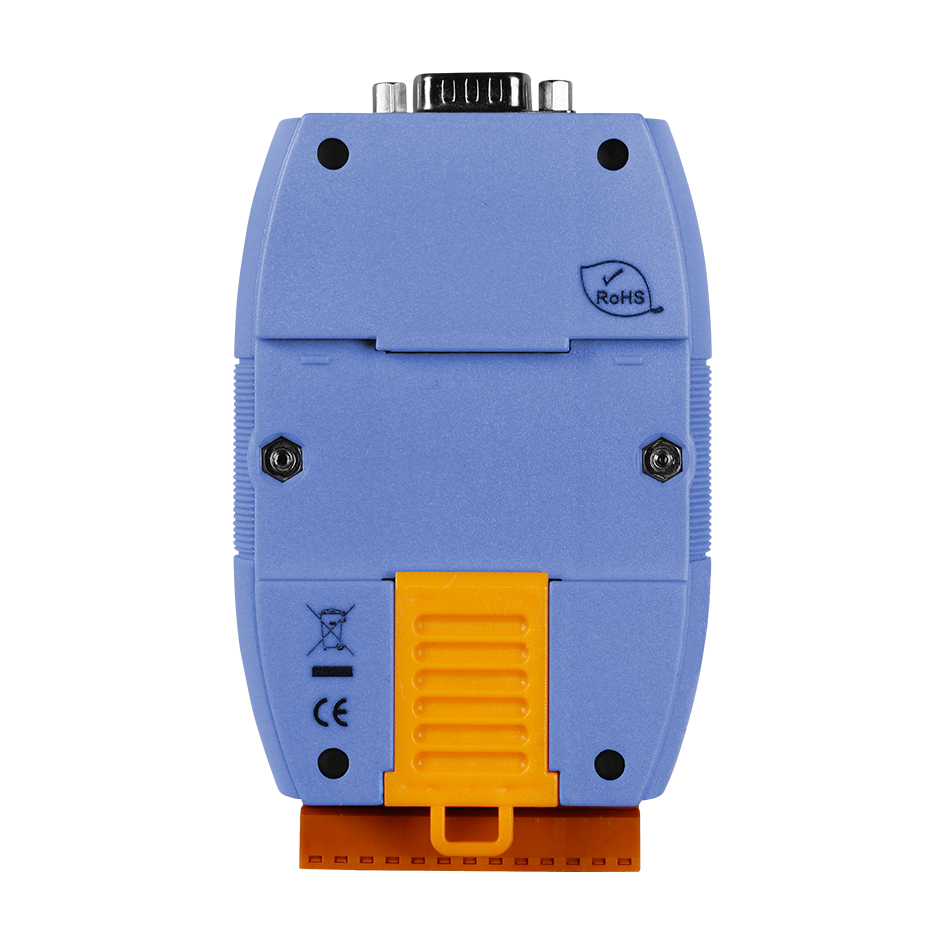

Контроллер предназначен для монтажа на DIN-рейку, что упрощает его установку в распределительные щиты и шкафы управления. Рабочий диапазон температур от -25 до +75°C и влажность от 5 до 90% гарантируют надежную эксплуатацию в различных климатических условиях. Питание осуществляется от постоянного тока с диапазоном напряжений от 10 до 30 В, при этом максимальная потребляемая мощность составляет 3,0 Вт.
Контроллер I-7188XCD/512/RTC CR идеально подходит для применения в системах автоматизации зданий, управления промышленными процессами, мониторинга и управления оборудованием, а также в качестве встраиваемого решения в OEM-продуктах. Возможность расширения функциональности с помощью мезонинных модулей и интеграция с различными промышленными протоколами делают его универсальным решением для широкого спектра задач в сфере промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 119 x 72 x 33 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 1 |
| Штатные линии ввода-вывода | 2DI/3DO |
| Буфер данных FIFO, байт | 1 |
| Максимальная потребляемая мощность | 3.0 Вт |
| Процессор | 80188 80188, 20 МГц |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть |
| Cреда разработки | C |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 90 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- Интерфейсы RS-232, RS-422 и RS-485 не могут использоваться одновременно |
| Flash-память | 512 Кб |
| Память EEPROM | 2 КБ |
| NVRAM | 31 байт |
| SRAM | 128 Кб |
| Опциональный мезонинный модуль | Предусмотрен |
| Количество последовательных портов | 2 |
| Тип устройства | Контроллер |
| Слот для мезонинного модуля | Есть |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 2 |
| Тип каналов дискретного ввода | Сухой контакт |
| Тип каналов дискретного вывода | Открытый коллектор |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | 30 В макс. |
| Количество каналов дискретного вывода | 3 |
