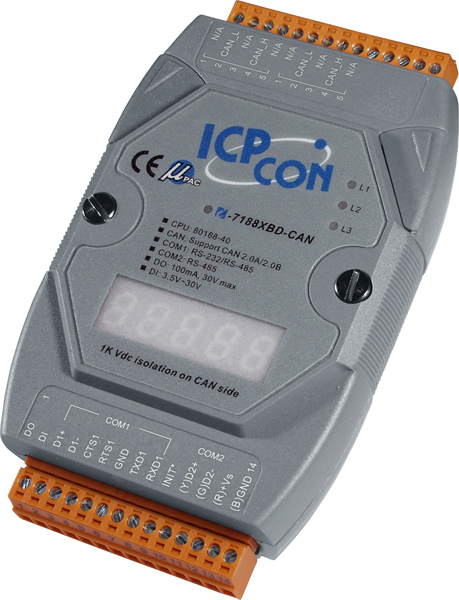

Контроллер I-7188XBD-CAN-G CR от ICP DAS представляет собой программируемое автоматическое устройство, оснащённое двумя последовательными портами и интерфейсом CAN, предназначенное для применения в промышленных системах автоматизации.
**Ключевые технические особенности:**
- Процессор: 8-битный 80188 с тактовой частотой 40 МГц, обеспечивающий эффективную обработку данных.
- Память: 512 Кб Flash-памяти для хранения программного обеспечения и данных, 512 Кб SRAM для оперативных вычислений, 2 Кб EEPROM для сохранения конфигурационных данных и 31 байт NVRAM для хранения критически важных параметров.
- Интерфейсы связи: один порт RS-232/485 и один порт RS-485, поддерживающие скорость передачи данных до 115200 бит/с, а также порт CAN с контроллером NXP SJA1000T и приёмопередатчиком NXP 82C250/NXP TJA1042, обеспечивающий скорость передачи до 1 Мбит/с и соответствующий спецификации ISO 11898-2 CAN 2.0A/B.
- Локальные I/O: одна линия цифрового входа и одна линия цифрового выхода для базового взаимодействия с внешними устройствами.
- Электропитание: рабочее напряжение 10–30 В постоянного тока с максимальной потребляемой мощностью 4,0 Вт, что обеспечивает экономичную эксплуатацию.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, температура хранения от –30 до +85 °C, влажность от 5% до 90%, что позволяет использовать контроллер в различных климатических условиях.
- Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа в распределительных щитах и шкафах управления.
- Дополнительные функции: наличие часов реального времени и сторожевого таймера для обеспечения надёжной работы в автономном режиме.
**Области применения и целевая аудитория:**
Контроллер I-7188XBD-CAN-G CR предназначен для использования в промышленных системах автоматизации, где требуется надёжная обработка данных и управление процессами. Он идеально подходит для интеграции в системы управления оборудованием, мониторинга и сбора данных, а также в качестве центрального элемента в распределённых системах управления. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем.
**Преимущества и совместимость:**
- Гибкость подключения: наличие различных портов связи (RS-232/485, RS-485, CAN) позволяет интегрировать контроллер с широким спектром промышленного оборудования и систем.
- Надёжность: изоляция интерфейсов (1 кВ для DC-DC и 2,5 кВ для оптопары) защищает устройство от электрических помех и повышает его долговечность в сложных промышленных условиях.
- Универсальность: поддержка среды разработки C и операционной системы MiniOS7 обеспечивает гибкость в программировании и настройке устройства под специфические задачи.
- Экономичность: низкое потребление энергии (максимум 4,0 Вт) способствует снижению эксплуатационных расходов при длительной работе устройства.
Контроллер I-7188XBD-CAN-G CR от ICP DAS является надёжным и гибким решением для реализации промышленных автоматизированных систем, обеспечивая высокую производительность, широкие возможности подключения и простоту интеграции в существующие инфраструктуры.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 122 x 72 x 33 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 1 |
| Количество портов CAN | 1 |
| Штатные линии ввода-вывода | 1DI/1DO |
| Светодиодные индикаторы | L1, L2, L3 |
| Изоляция | 1 кВ для DC-DC, 2.5 кВ для оптопары |
| Максимальная потребляемая мощность | 4.0 Вт |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть |
| Cреда разработки | C |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 90 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Контроллер CAN | NXP SJA1000T |
| Приемопередатчик CAN | NXP 82C250/NXP TJA1042 |
| Разъем порта CAN | Клемма |
| Скорость передачи данных | до 1 Мбита/с |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
| Уникальный аппаратный номер (64 бит) | Есть |
| Flash-память | 512 Кб |
| Память EEPROM | 2 КБ |
| NVRAM | 31 байт |
| SRAM | 512 Kб |
| Процессор | 80188, 40 МГц |
| Количество последовательных портов | 2 |
| Тип устройства | Контроллер |
| Слот для мезонинного модуля | Есть |
