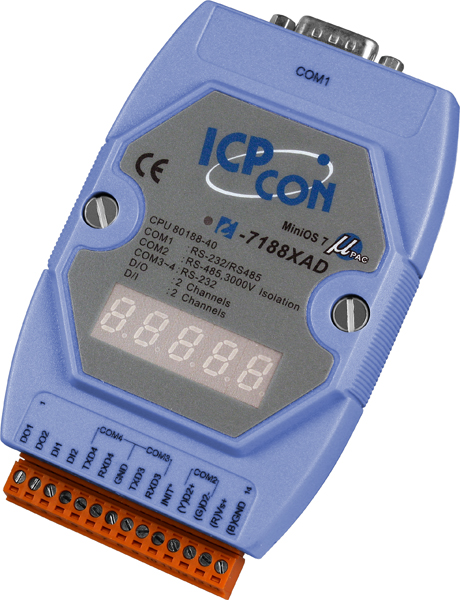

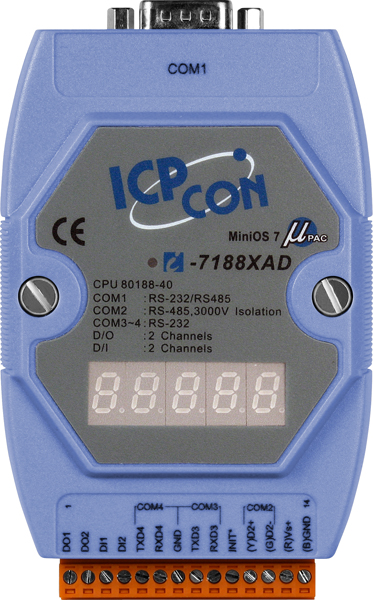

Контроллер I-7188XAD CR от ICP DAS представляет собой встраиваемое управляющее устройство, оснащённое четырьмя последовательными портами и 5-разрядным 7-сегментным светодиодным дисплеем. Это решение предназначено для реализации задач автоматизации в промышленных и коммерческих приложениях, требующих надёжного и гибкого управления.
**Ключевые технические особенности:**
- Процессор: 8-битный 80188 с тактовой частотой 40 МГц, обеспечивающий стабильную работу при низком энергопотреблении.
- Память: 512 КБ оперативной памяти (SRAM) и 512 КБ встроенной Flash-памяти для хранения программ и данных. Дополнительно имеется 2 КБ памяти EEPROM для сохранения конфигурационных данных и 31 байт энергонезависимой памяти (NVRAM) с батарейным питанием для хранения критически важных данных.
- Порты связи: четыре последовательных порта: два порта RS-232, один порт RS-485 и один порт, поддерживающий как RS-232, так и RS-485. Максимальная скорость передачи данных по всем портам достигает 115,2 Кбит/с.
- Ввод/вывод: два канала цифрового входа (DI) с типом "сухой контакт" и два канала цифрового выхода (DO) с открытым коллектором, способные выдерживать ток до 100 мА и напряжение до 30 В.
- Дисплей: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса и диагностической информации.
- Часы реального времени: встроенные часы реального времени (RTC) для отслеживания времени и даты, с диапазоном от 1980 до 2079 года.
- Сторожевой таймер: аппаратный сторожевой таймер для автоматического перезапуска устройства в случае сбоев.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, с максимальным потреблением 3,0 Вт, что делает устройство энергоэффективным.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 5 до 90% без конденсации.
- Размеры: габариты 119 x 72 x 33 мм, что позволяет компактно интегрировать устройство в различные системы.
**Области применения и целевая аудитория:**
Контроллер I-7188XAD CR предназначен для использования в системах автоматизации, где требуется надёжное управление и мониторинг. Он может быть интегрирован в системы диспетчерского управления, системы сбора данных, а также в устройства управления технологическими процессами. Целевая аудитория включает инженеров, занимающихся разработкой и внедрением автоматизированных систем, а также технических специалистов, ответственных за эксплуатацию и обслуживание таких систем.
**Преимущества и совместимость:**
- Гибкость подключения: наличие различных типов последовательных портов (RS-232 и RS-485) обеспечивает совместимость с широким спектром периферийных устройств и датчиков.

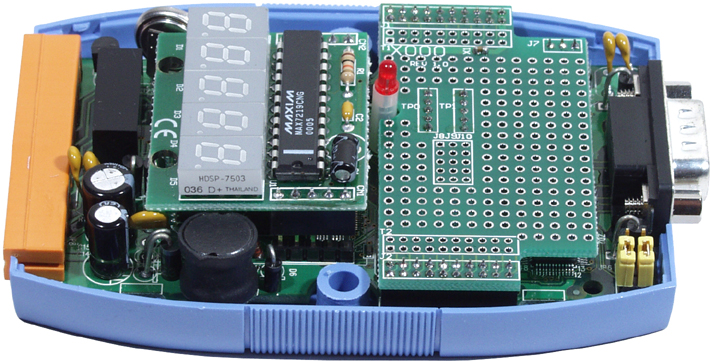

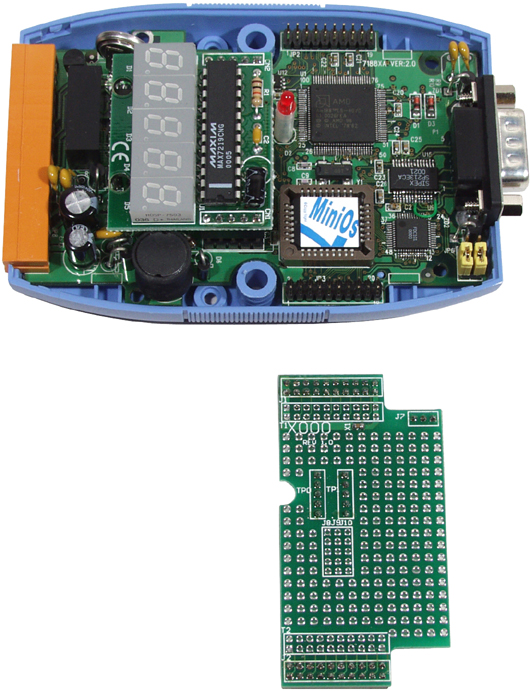

- Модульность: возможность расширения функциональности с помощью опциональных мезонинных модулей, поддерживающих только модули памяти, что позволяет адаптировать устройство под конкретные задачи.
- Надёжность: встроенные часы реального времени и сторожевой таймер повышают устойчивость системы к сбоям и обеспечивают точность временных меток.
- Универсальность монтажа: поддержка монтажа на DIN-рейку, а также возможность настольного или настенного монтажа (опционально) позволяют интегрировать устройство в различные типы шкафов и панелей управления.
Контроллер I-7188XAD CR от ICP DAS является надёжным и гибким решением для реализации задач автоматизации в промышленных и коммерческих приложениях, обеспечивая высокую степень интеграции и адаптивности к различным условиям эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 119 x 72 x 33 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 1 |
| Частота процессора | 40 МГц |
| Разрядность процессора | 8 бит |
| Количество портов RS-232 | 2 |
| Штатные линии ввода-вывода | 2DI/2DO |
| Максимальная потребляемая мощность | 3.0 Вт |
| Процессор | 80188 |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть |
| Cреда разработки | C |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 90 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Оперативная память | 512 КБ |
| Уникальный аппаратный номер (64 бит) | Есть |
| Встроенная Flash-память | 512 КБ |
| Память EEPROM | 2 КБ |
| Опциональный мезонинный модуль | Только модули памяти |
| Количество последовательных портов | 4 |
| Тип устройства | Контроллер |
