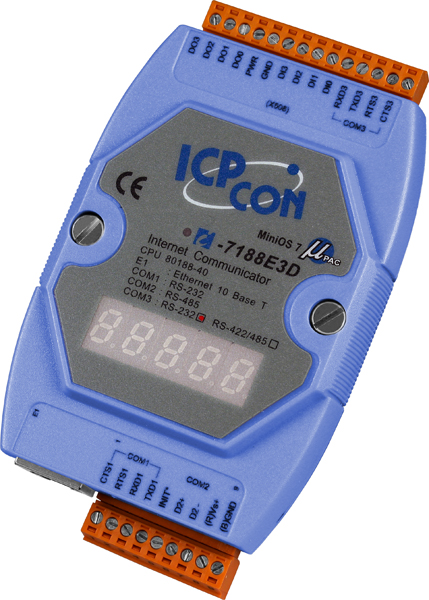

Контроллер I-7188E3D-232 CR от ICP DAS представляет собой промышленное устройство для управления и мониторинга, оснащённое одним портом Ethernet и двумя портами RS-232. Это решение предназначено для интеграции в системы автоматизации, требующие надёжной и гибкой коммуникации.
**Ключевые технические особенности:**
- Производительность: процессор 80188 с тактовой частотой 40 МГц или совместимый, обеспечивающий эффективную обработку данных.
- Память: встроенная Flash-память объёмом 512 КБ, оперативная память (SRAM) 384 КБ и EEPROM 2 КБ для хранения программ и данных.
- Коммуникационные интерфейсы: два порта RS-232 (TXD, RXD, RTS, CTS, GND), один порт RS-485 (Data+, Data-) и порт Ethernet 10BASE-T, совместимый с NE2000, для подключения к сети.
- Скорость передачи данных: поддержка скорости до 115200 бит/с для последовательных портов, обеспечивая быструю и надёжную передачу информации.
- Цифровые входы/выходы: четыре канала цифрового входа с уровнем логической "1" от 3,5 до 30 В и четыре канала цифрового выхода с открытым коллектором, максимальный ток на выходе — 100 мА.
- Дисплей: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса устройства.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, максимальная потребляемая мощность — 3,0 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 5 до 90%.
**Области применения и целевая аудитория:**
Контроллер I-7188E3D-232 CR предназначен для использования в промышленных системах автоматизации, где требуется надёжная связь между различными устройствами. Он идеально подходит для интеграции в системы управления, мониторинга и сбора данных, обеспечивая гибкость и расширяемость решений.
**Преимущества и совместимость:**
- Гибкость монтажа: возможность установки на DIN-рейку, настольный или настенный монтаж, что упрощает интеграцию в различные производственные среды.
- Надёжность: встроенный сторожевой таймер и поддержка различных протоколов TCP/IP, включая TCP, UDP, IP, ICMP и ARP, обеспечивают стабильную работу устройства в сложных условиях.
- Совместимость: поддержка различных стандартов передачи данных и интерфейсов позволяет интегрировать контроллер с широким спектром промышленного оборудования и систем автоматизации.
Контроллер I-7188E3D-232 CR от ICP DAS является надёжным и гибким решением для промышленных приложений, требующих эффективной и стабильной коммуникации между устройствами. Его технические характеристики и возможности обеспечивают высокую производительность и совместимость с различными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232 | 2 |
| Светодиодные индикаторы | Системный индикатор |
| Максимальная потребляемая мощность | 3.0 Вт |
| Процессор | 80188 80188, 40 МГц или совместимый |
| Сторожевой таймер | Есть |
| Cреда разработки | C |
| Монтаж | На DIN-рейку Настольный/настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 90 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Порты Ethernet | 10 Мбит/с |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1 |
| Бит данных | 7, 8 |
| Четность | нет, чет, нечет |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Flash-память | 512 Кб |
| Память EEPROM | 2 КБ |
| SRAM | 384 Кб |
| LAN-интерфейс | Есть |
| Количество последовательных портов | 3 |
| Тип устройства | Контроллер |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 3.5 ~ 30 В |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | 30 В макс. |
| Количество каналов дискретного вывода | 4 |
