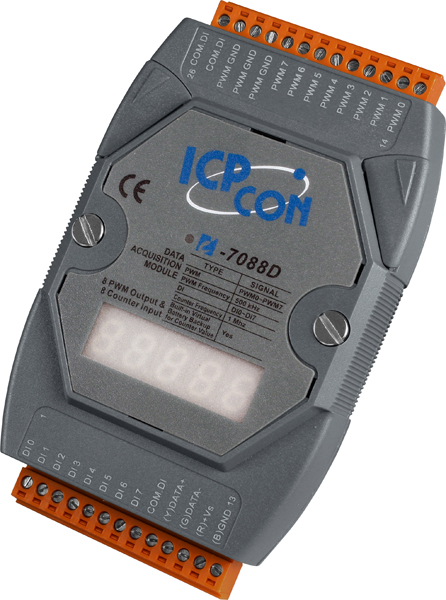

Модуль I-7088D CR от компании ICP DAS предназначен для расширения возможностей промышленных систем автоматизации за счет предоставления 8 каналов ШИМ-выходов и 8 каналов высокоскоростных счетчиков. Устройство оснащено 7-сегментным светодиодным дисплеем для индикации состояния и параметров работы, а также индикатором питания и передачи данных, что упрощает мониторинг и диагностику системы.
Ключевые технические особенности модуля I-7088D CR включают:
- ШИМ-выходы: 8 каналов с частотой от 1 Гц до 500 кГц, рабочим циклом от 0,1% до 99,9% и возможностью выбора режима работы: циклический или непрерывный. Напряжение нагрузки составляет +5 В постоянного тока.
- Счетчики: 8 каналов с максимальной частотой счета до 1 МГц и разрешением 32 бита, поддерживающие аппаратный и программный запуск.
- Интерфейс связи: RS-485 с протоколом DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности и потреблением до 3,4 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 10% до 95% без конденсации.
- Защита: Изоляция каналов внутренней логики до 2500 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и от быстрых транзиентов (EFT) ±4 кВ для линии питания.
Модуль I-7088D CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в системах сбора и обработки данных. Он идеально подходит для предприятий, требующих надежного и гибкого решения для управления сигналами ШИМ и высокоскоростными счетчиками.
Среди преимуществ модуля I-7088D CR можно отметить:
- Гибкость настройки: Возможность выбора режима работы ШИМ-выходов и счетчиков, а также настройка параметров через программное обеспечение.
- Надежность: Высокий уровень защиты от внешних воздействий и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Интеграция: Совместимость с промышленными протоколами DCON и RS-485 позволяет легко интегрировать модуль в существующие системы автоматизации.
Модуль I-7088D CR является эффективным решением для расширения функциональности промышленных систем, обеспечивая надежное управление и мониторинг в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 3.4 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Количество каналов ШИМ | 8 |
| Частота | 1 Гц ~ 500 кГц |
| Максимальная нагрузка на канал | Sink: 10 мА при +5 В пост., Source: 1 мА при +5 В пост. |
| Тип подключения каналов ШИМ | Sink/Source |
| Рабочий цикл | 0.1 ~ 99.9% |
| Режим работы | Циклический, Непрерывный |
| Количество ускоренных счетов | 1 ~ 65535 |
| Запуск | Аппаратный или программный |
| Тип каналов ШИМ | PWM, TTL |
| Напряжение нагрузки | +5 В пост.тока |
| Максимальная частота счета | 1 МГц |
| Количество каналов Энкодер/Частотомер/Счетчик | 8 |
| Разрешение счетчика/энкодера, бит | 32 |
| Режим счетчика | Счет вверх |
| Поддержка аварийного питания | Есть |
| Напряжение в закрытом состоянии | +1 В пост.тока макс. |
| Тип каналов | Приемник Энкодер/Частотомер/Счетчик |
| Напряжение в открытом состоянии | +3.5 ~ 5 В пост.тока |
| Тип устройства | Энкодер |
