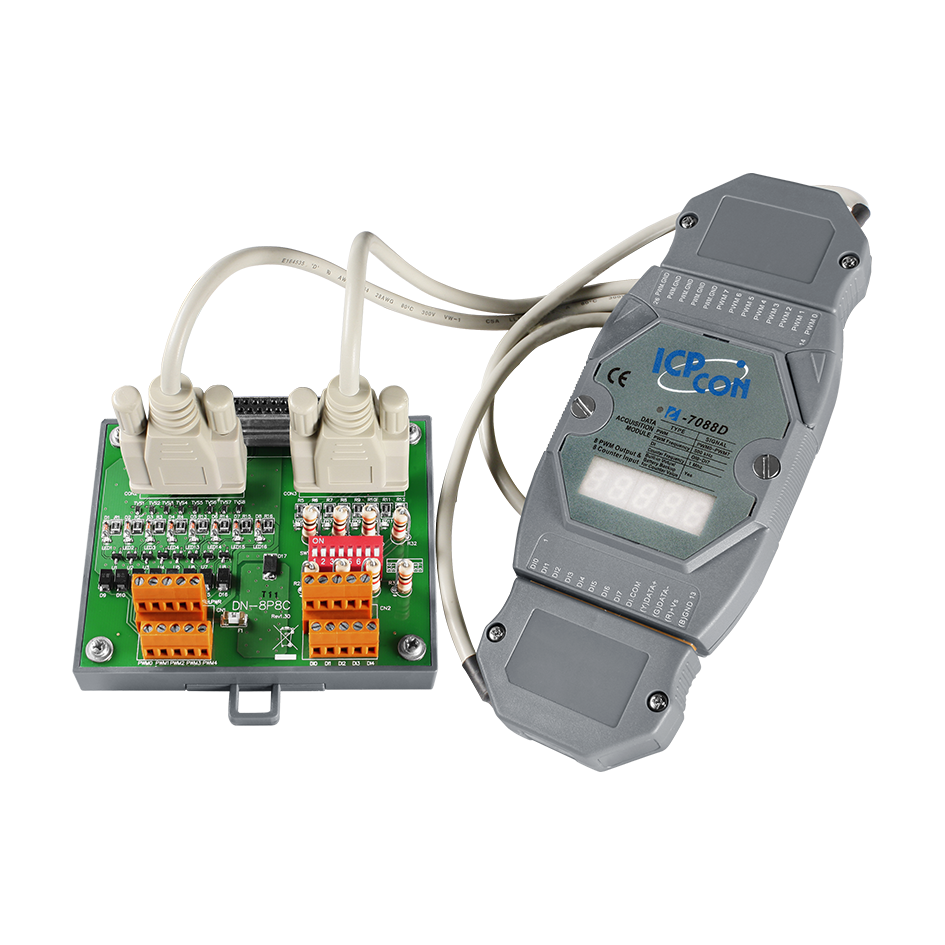

Модуль I-7088D-G/S CR I-7088D with DN-8P8C-CA External Board (Gray Cover) (RoHS)

Модуль I-7088D-G/S CR от ICP DAS представляет собой устройство с 8 каналами ШИМ (широтно-импульсной модуляции) и 8 каналами высокоскоростных счетчиков, оснащенное 7-сегментным светодиодным дисплеем для индикации состояния. Этот модуль предназначен для применения в промышленных системах автоматизации, где требуется точное управление и мониторинг различных процессов.

**Ключевые технические особенности:**

• ШИМ-выходы: 8 каналов с частотой от 1 Гц до 500 кГц, поддерживающие рабочий цикл от 0,1% до 99,9%. Напряжение нагрузки варьируется от +5 до +50 В постоянного тока, с максимальной нагрузкой 200 мА при 50 В. Режимы работы включают циклический и непрерывный, с возможностью аппаратного или программного запуска.
• Счетчики: 8 каналов с максимальной частотой счета до 1 МГц и 32-битной разрядностью. Напряжение входа составляет от +3,5 до +50 В постоянного тока, с максимальным напряжением в закрытом состоянии до +1 В. Режим работы — счет вверх.
• Интерфейс связи: Один порт RS-485, поддерживающий протоколы Modbus RTU и DCON, с диапазоном скорости передачи данных от 1200 до 115200 бит/с.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, с защитой от неверной полярности и потреблением до 3,4 Вт.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 10% до 95% без конденсации.
• Защита: Изоляция каналов внутренней логики до 2500 В постоянного тока, защита от ESD (IEC 61000-4-2) ±4 кВ для каждого канала, защита от EFT (IEC 61000-4-4) ±4 кВ для линии питания.

**Области применения и целевая аудитория:**

Модуль I-7088D-G/S CR предназначен для использования в промышленных системах автоматизации, где требуется точное управление и мониторинг различных процессов. Он может быть интегрирован в системы управления технологическими процессами, системы управления освещением, системы управления вентиляцией и кондиционированием воздуха, а также в системы управления позиционированием и скоростью вращения электродвигателей. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем.

**Преимущества и совместимость:**

• Гибкость в управлении: Возможность настройки различных параметров ШИМ и счетчиков позволяет адаптировать модуль под специфические требования различных приложений.
• Надежность: Высокий уровень защиты от электромагнитных помех и перенапряжений обеспечивает стабильную работу в сложных промышленных условиях.
• Интеграция: Совместимость с протоколами Modbus RTU и DCON позволяет легко интегрировать модуль в существующие системы автоматизации, обеспечивая гибкость и расширяемость решений.
• Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.

Модуль I-7088D-G/S CR от ICP DAS является надежным и гибким решением для задач, связанных с управлением и мониторингом в промышленных автоматизированных системах, обеспечивая высокую производительность и устойчивость к внешним воздействиям.
