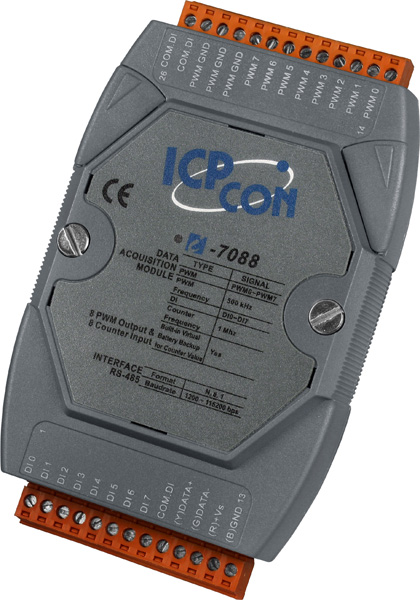

Модуль I-7088-G CR 8-Channel PWM Output and 8-Channel High Speed Counter Module (RoHS)

Артикул: I-7088-G CR
Характеристики
Полное наименование:
—
Модуль I-7088-G CR 8-Channel PWM Output and 8-Channel High Speed Counter Module (RoHS)
Срок гарантии
—
12 мес.
130 591 тенге/шт
Варианты цен
130 591 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-7088-G CR от ICP DAS предназначен для расширения функциональности промышленных систем автоматизации, обеспечивая 8 каналов ШИМ (широтно-импульсной модуляции) и 8 каналов высокоскоростных счетчиков. Это решение идеально подходит для задач, связанных с управлением приводами, измерением частоты и контролем процессов в реальном времени.

Ключевые технические особенности модуля I-7088-G CR включают:

  • 8 каналов ШИМ: Частота от 1 Гц до 500 кГц, с возможностью работы в режимах Sink и Source, что позволяет гибко настраивать выходные сигналы для управления различными устройствами.
  • 8 каналов высокоскоростных счетчиков: Максимальная частота счета до 1 МГц, разрешение 32 бита, поддержка аппаратного и программного запуска, что обеспечивает точное измерение частоты и импульсов.
  • Интерфейс RS-485: Скорость передачи данных от 1200 до 115200 бит/с, протокол DCON, что обеспечивает надежную и быструю связь с контроллерами и другими устройствами.
  • Защищенность: Изоляция каналов внутренней логики до 2500 В пост.тока, защита от ESD ±4 кВ для каждого канала и от EFT ±4 кВ для линии питания, что повышает надежность работы в промышленных условиях.
  • Условия эксплуатации: Рабочая температура от -25 до +75°C, влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.

Модуль I-7088-G CR находит применение в различных областях промышленности, включая:

  • Автоматизация управления приводами: Точное управление скоростью и положением двигателей с помощью каналов ШИМ.
  • Измерение частоты и импульсов: Мониторинг и анализ сигналов в системах контроля и учета.
  • Системы безопасности: Использование счетчиков для контроля событий и сигналов тревоги.

Преимущества модуля I-7088-G CR включают:

  • Компактные размеры: Габариты 123 x 72 x 35 мм и монтаж на DIN-рейку обеспечивают удобство установки в ограниченных пространствах.
  • Низкое потребление энергии: Потребление тока 2.9 Вт снижает общие эксплуатационные расходы.
  • Защита от неверной полярности: Предотвращает повреждение устройства при неправильном подключении питания.

Модуль I-7088-G CR совместим с различными промышленными контроллерами и системами автоматизации, поддерживающими протокол DCON и интерфейс RS-485. Это обеспечивает легкую интеграцию в существующие системы и расширение их функциональности без значительных изменений в инфраструктуре.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Потребление тока 2.9 Вт
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 2500 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Количество каналов ШИМ 8
Частота 1 Гц ~ 500 кГц
Максимальная нагрузка на канал Sink: 10 мА при +5 В пост., Source: 1 мА при +5 В пост.
Тип подключения каналов ШИМ Sink/Source
Рабочий цикл 0.1 ~ 99.9%
Режим работы Циклический, Непрерывный
Количество ускоренных счетов 1 ~ 65535
Запуск Аппаратный или программный
Тип каналов ШИМ PWM, TTL
Напряжение нагрузки +5 В пост.тока
Максимальная частота счета 1 МГц
Количество каналов Энкодер/Частотомер/Счетчик 8
Разрешение счетчика/энкодера, бит 32
Режим счетчика Счет вверх
Поддержка аварийного питания Есть
Напряжение в закрытом состоянии +1 В пост.тока макс.
Тип каналов Приемник
Энкодер/Частотомер/Счетчик
Напряжение в открытом состоянии +3.5 ~ 5 В пост.тока
Тип устройства Энкодер
